Pobierz kartę katalogową

ACT20X-HUI-SAO-S

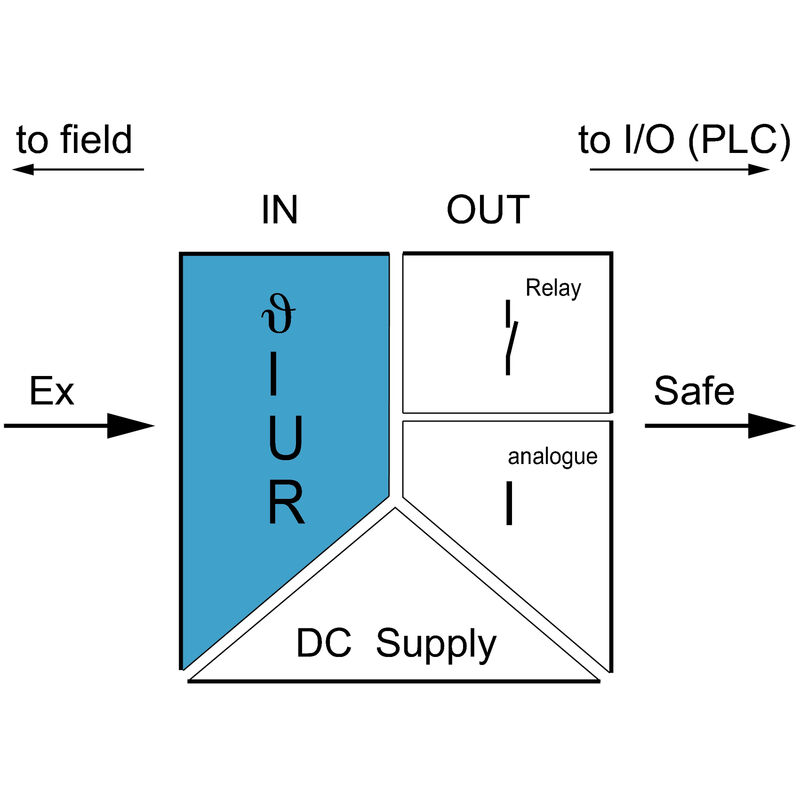

Przetwornik / separator sygnału EX, Wyjście Ex: U, I, R,ϑ, Wyjście bezpieczne: 4-20 mA / przekaźnik, 1-kanałowy

Nr. produktu 8965490000

Właściwości

Ogólne dane zamówieniowe

Wersja	Przetwornik / separator sygnału EX, Wyjście Ex: U, I, R,ϑ, Wyjście bezpieczne: 4-20 mA / przekaźnik, 1-kanałowy
Nr zam.	8965490000
Typ	ACT20X-HUI-SAO-S
GTIN (EAN)	4032248785100
Ilość	1 szt.

Wymiary i masa

Głębokość	113,6 mm
Głębokość (cale)	4,472 inch
Wysokość	119,2 mm
Wysokość (cale)	4,693 inch
Szerokość	22,5 mm
Szerokość (cale)	0,886 inch
Masa netto	202 g

Temperatury

Temperatura magazynowania	-20 °C...85 °C
Temperatura eksploatacyjna	-20 °C...60 °C
Wilgotność	0...95 % (bez obroszenia)

Prawdopodobieństwo usterki

SIL PAPER	[SIL certificate](PDF/Cert_Weidmueller_070902_P0002_C005_V2R1.pdf)
SIL zgodnie z normą IEC 61508	2
MTBF	74 a

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Assembling

Pozycja montażowa	poziome lub pionowe
rodzaj montażu	Szyna nośna do montażu zatrzaskowego
Szyna	TS 35

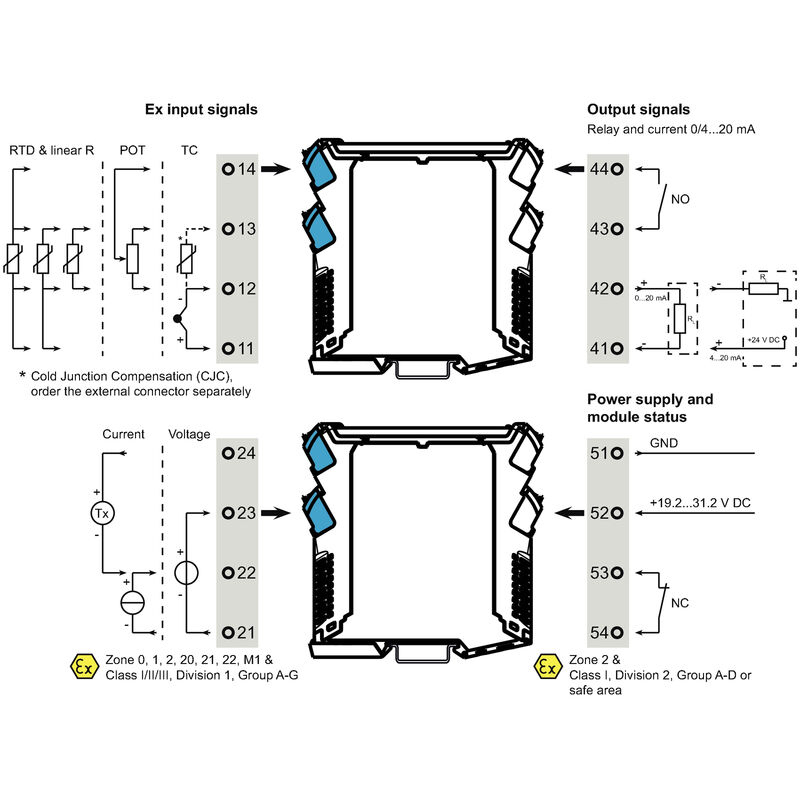

Wejście EX

czujnik	2-/3-/4-przewodowy RTD: PT10, PT20, PT50, PT100, PT250, PT300, PT400, PT500, PT1000, Ni50, Ni100, Ni120, Ni1000 termoelementy: B, E, J, K, N, R, S, T ; zgodnie z IEC 60584-1 i L, U zgodnie z DIN43710 Potencjometr Rezystor: 0 - 12 kΩ
napięcie wejściowe	konfigurowalny 0…1 V DC 0,2…1 V DC 1…5 V DC 0 - (5)10 V 2…10 V DC
Potencjometr	10 Ω…10 kΩ
Prąd wejściowy	0...20 mA 4...20 mA
Rezystancja przewodu w obwodzie pomiarowym	≤ 50 Ω
rezystancja wejścia napięcie	> 10 MΩ @ 600 mV 2 MΩ @ 28 V
rezystancja wejściowa	konfigurowalne 0…10 kΩ
rezystancja wejściowa prąd	20 Ω + PTC 50 Ω
Typ	obwód iskrobezpieczny aktywny (jako źródło prądowe) lub pasywny (jako dren)
zakres wejściowy temperatury	konfigurowalny PT100: -200…+850 °C K: (-180…+1372 °C) L: (-200…+900 °C) N: (-180…+1300 °C) R: (-50…+1760 °C) S: (-50…+1760 °C) T: (-200…+400 °C) U: (-200…+600 °C) W3: (0…+2300 °C) W5: (0…+2300 °C) LR: (-200…+800 °C) PT200: -200…+850 °C PT1000: -200…+850 °C NI100: -60°C…+250 °C Ni120: -80 °C…+320 °C NI1000: -60°C…+250 °C B: +100…+1820 °C E: (-100…+1000 °C) J: (-100…+1200 °C)
zasilanie czujnika	21,4…16,5 V DC / 0…20 mA

wyjście

ograniczenie sygnału wyjściowego	3,8…20,5 mA / 0…20,5 mA (zależy od odległości)
Prąd impedancji obciążenia	≤ 600 Ω

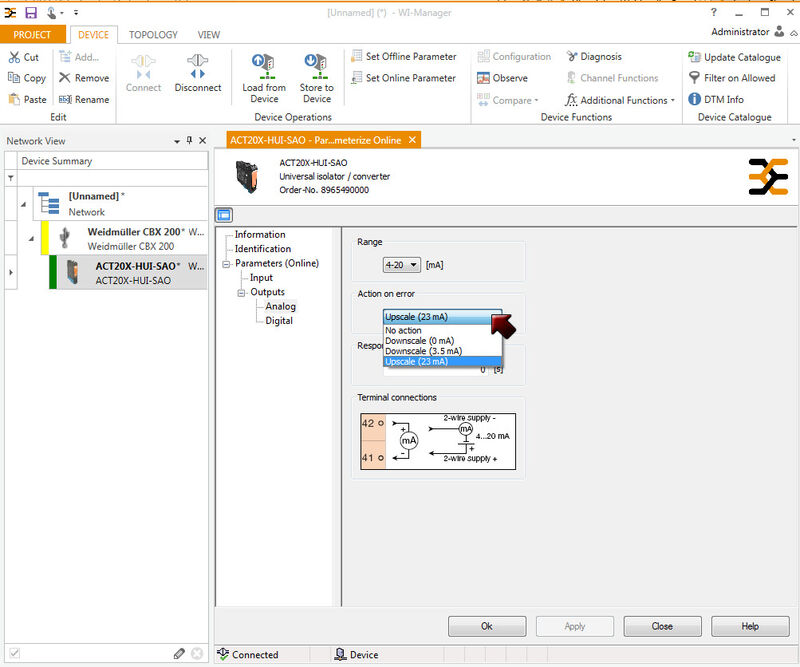

Prąd wyjściowy	0…23 mA, konfigurowalne: 0…20 / 4…20 / 20…0 / 20…4 mA konfigurowalne skalowanie w dół (3,5 mA) / w górę (23 mA) przy błędzie
Typ	aktywny (jako źródło prądowe) lub pasywny (jako dren)

Wyjście cyfrowe

Częstotliwość łączeniowa, max.	20 Hz
funkcja	konfigurowalne progi przełączające Funkcja okienka Błąd czujnika
moc znamionowa	≤ 500 VA / 60 W (zakres bezpieczny) ≤ 16 VA / 32 W (strefa 2)
prąd trwały	≤ 2 A AC/DC (zakres bezpieczny, strefa 2 zakres)
Typ	przekaźnik, 1 zestyk zwierny
znamionowe napięcie załączalne	≤ 250 V AC / 30 V DC (zakres bezpieczny) ≤ 32 V AC / 32 V DC (strefa 2)

wyjście alarmu

Funkcja alarmu	Zwarcie wejścia Otwarty obwód na wejściu Brak napięcia zasilania Błąd urządzenia
moc znamionowa	≤ 62,5 V AC / 32 W (zakres bezpieczny) ≤ 16 VA / 32 W (strefa 2)
prąd trwały	≤ 0,5 A AC / 0,3 A DC (zakres bezpieczny) ≤ 0,5 A AC / 1 A DC (strefa 2)
Typ	przekaźnik stanu 1 NC (beznapięciowe)
znamionowe napięcie załączalne	≤ 125 V AC / 110 V DC (zakres bezpieczny) ≤ 32 V AC / 32 V DC (strefa 2)

Informacje ogólne

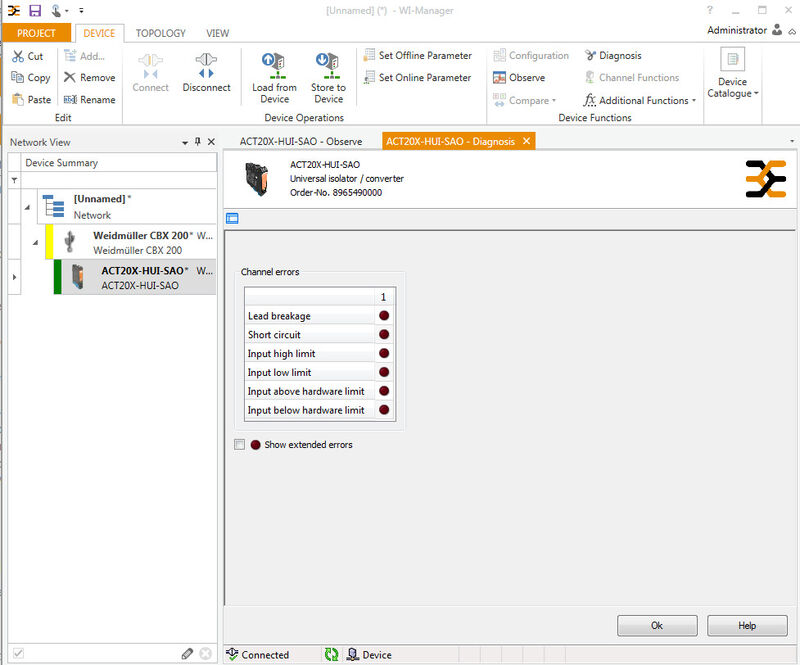

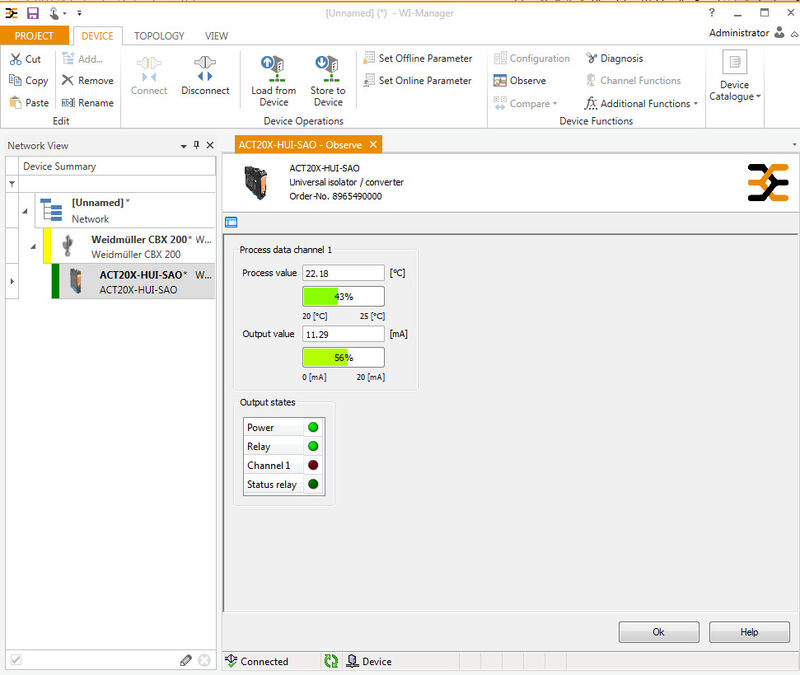

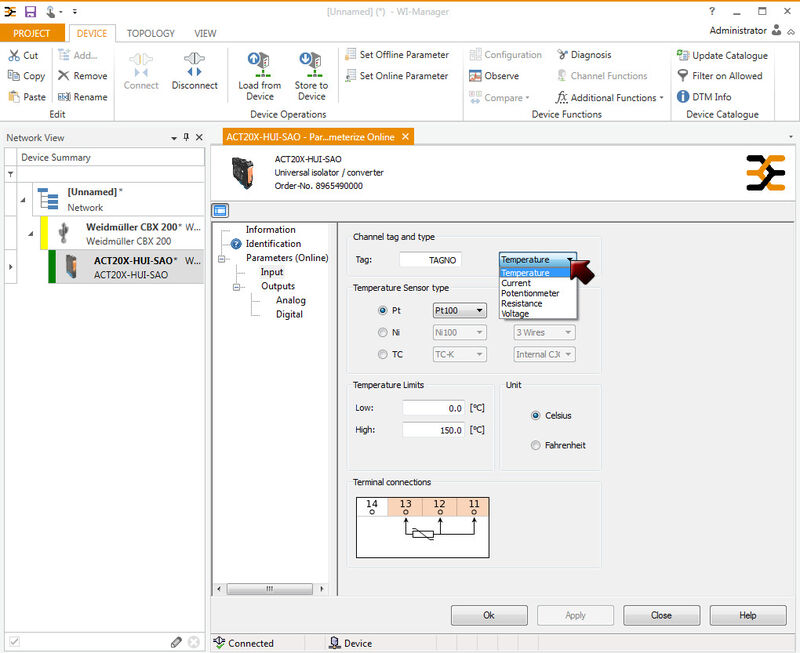

Konfiguracja	z oprogramowaniem FDT/DTM Wymaga adaptera konfiguracji 8978580000 CBX200 USB
pobór mocy	≤ 2.1 W
Robocza wysokość nad poziomem morza	≤ 2000 m
Rodzaj przyłącza	złącze śrubowe
Stopień ochrony	IP20
Wilgotność	0...95 % (bez obroszenia)
Zasilanie	19,2…31,2 V DC

koordynacja izolacji

Napięcie izolacji	2,6 kV (wejście / wyjście)
napięcie nominalne	300 V
Normy	EN 61010-1
Normy EMV	EN 61326-1
Stopień zanieczyszczenia	2

dane dla zastosowań w strefach zagrożenia wybuchem (ATEX)

Miejsce instalacji	Urządzenie instalowane w obszarze bezpiecznym, strefa 2
moc P₀	40 mW
napięcie U₀	8,7 V DC
Oznakowanie	II (1) G [Ex ia Ga] IIC/IIB/IIA I (M1) [Ex ia Ma] I II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC
prąd I₀	18,4 mA

Podstawowe parametry bezpieczeństwa technicznego

Description of the "safe state"	analogue Output ≤ 3.6 mA or output ≥ 21 mA de-energized (relay output)
Diagnostic test interval	30 s
T_proof	4 a
Total failure rate for safe detected failures (λ_SD)	0 FIT
typ urządzenia	B
tolerancja błędu sprzętu (HFT)	0
kategoria bezpieczeństwa	SIL 2
Relay lifetime	100000 times
Safe Failure Fraction (SFF)	93 %
Mean Time To Repair (MTTR)	24 h
Total failure rate for safe undetected failures (λ_SU)	278 FIT
Total failure rate for dangerous detected failures (λ_DD)	352 FIT
Total failure rate for dangerous undetected failures (λ_DU)	43 FIT
prawdopodobieństwo awarii PFH	4.33 x 10^-8 h^-1
Demand mode	High
Demand rate	3 000 s
Demand response time	Signal input: <0.5 s (opto output) Temperature input: <1.1 s (opto output)

Parametry bezpieczeństwa technicznego Low demand mode

Average Probability of Failure on Demand (PFD_avg)

2.82 x 10^-4 (T_proof = 1 year)
4.63 x 10^-4 (T_proof = 2 years)
1.00 x 10^-3 (T_proof = 5 years)
dodatkowe dane w instrukcji bezpieczeństwa

Dane przyłączeniowe

Rodzaj przyłącza	złącze śrubowe
Moment obrotowy dociągający, min.	0,4 Nm
Moment obrotowy dociągający, maks.	0,6 Nm
Zakres zacisków przyłącza pomiarowego	2,5 mm²
Zakres zaciskania, min.	0,25 mm²
Zakres zaciskania, maks.	2,5 mm²
przekrój przyłącza przewodu AWG, min.	AWG 26
przekrój przyłączeniowy przewodu AWG, maks.	AWG 12

Gwarancja

Czasokres

3 lata

Pobieranie

Dopuszczenie/Certyfikat/Deklaracja zgodności	[Certification SIL](https://mdcop.weidmueller.com/mediadelivery/asset/900_37753) [Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_42626) [Certification ATEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_97036) [Certification IECEx](https://mdcop.weidmueller.com/mediadelivery/asset/900_97154) [Certification UL](https://mdcop.weidmueller.com/mediadelivery/asset/900_103197) [UL certification for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321817) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35395)
Dane projektowe	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66786)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.8965490000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8965490000)
Oprogramowanie	[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364) [Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446)
Dokumentacja użytkownika	[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_37922) [Safety Manual for SIL application](https://mdcop.weidmueller.com/mediadelivery/asset/900_40046) [Handbuch ACT20X- Serie, deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_102720) [Manual ACT20X- series, english](https://mdcop.weidmueller.com/mediadelivery/asset/900_102722) [20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)

Klasyfikacje

ETIM 6.0	EC002653
ETIM 7.0	EC002653
ETIM 8.0	EC002653
ETIM 9.0	EC002653
ECLASS 9.0	27-21-01-20
ECLASS 9.1	27-21-01-20
ECLASS 10.0	27-21-01-20
ECLASS 11.0	27-21-01-20
ECLASS 12.0	27-21-01-20
ECLASS 13.0	27-21-01-20
ECLASS 14.0	27-21-01-20

Karty specyfikacji przetargowych

Długa specyfikacja

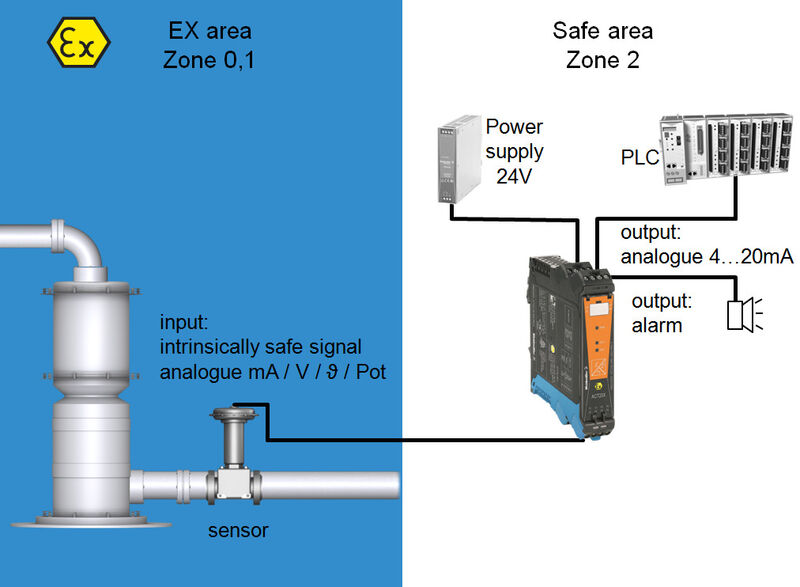

Ex universal measurement isolating transformer and trip amplifier for RTD-/ TC temperature and DC-current-/ voltage signals
1-channel measurement isolating transformer and trip amplifier in 22.5 mm width with external power supply,
for capturing and isolating RTD- / TC sensors, resistors , potentiometers and DC current signals
0(4)...20 mA and voltages 0...12 V from Ex zones 0,1,2. Sensors can be supplied via the 0...20 mA current loop.

The output can be operated as either an active 0(4)...20 mA signal or as a passive 4...20 mA current loop.
A relay contact (NO) is available on the output side for limit value monitoring.
Status/error messages are issued via a relay contact (NO).
The component can be configured using standard FDT/DTM software.

Add-on housing for TS35 rail mounting
Dimensions: L/W/H 119.2/ 22.5/ 113.6
Screw connection/ Nominal cross-section 2.5 mm²Protection degree: IP 20

Input                          RTD: PT100, PT500, PT1000, Ni50, Ni100, Ni120, Ni1000
                                       Resistance 0...10 kOHm / Potentiometer 10 Ohm... 10 kOhm
                                       TC- Type: B, E, J, K, N, R, S, T, U, L
                                       0(4)...20 mA
                                       0...12 V/ 2...10 V
Sensor supply 28...16.5 VDC / 0...20 mA
Output
active                                                         0(4)...20 mA / 20..0 mA configurable
passive 4...20 mA current loop 3.5...26 V DC
Load                             < 600 Ohm
Alarm output relay 1 NO contact
                                      250 V AC / 30 V DC @ 2A safe zone
                                      32 V AC @ 0.5 A/ 32 VDC @ 1 A Zone 2
Accuracy                  < 0,1 % v.E
Temperature coefficient   < 0,01% v.E./°C (Tu)
Alarm output relay 1 NO contact
                                      250 V AC / 30 V DC @ 2A safe zone
                                      32 V AC @ 0.5 A/ 32 VDC @ 1 A Zone 2
Auxiliary power                                     19...31.2 V DC
Power loss approx. 3.5 W
Ambient
temperature range -20 °C...+60 °C

Secure isolation                   EN 61010, 3-way isolation up to 2.6 kV AC/DC of all circuits against each other
Working voltage                     300 V AC/DC at overvoltage category II and pollution degree 2
Approvals cULus, ATEX IECEX, FM

ATEX marking II 3 G ExnA nC IIC T4
ATEX characteristic data U₀ = 8.7 V DC
                                      I₀ = 18.4 mA DC
                                      P₀ = 40 mW^_TypeACT20X-HUI-SAO-S

Krótka specyfikacja

Uniwersalny rozłączny przetwornik pomiarowy Ex i przełącznik wartości granicznych od sygnałów RTD/TC temperatury
oraz prądowych i napięciowych DC
1-kanałowy rozłączny przetwornik pomiarowy i przełącznik wartości granicznych o szerokości 22,5 mm z zasilaniem zewnętrznym,
do rejestracji i separacji czujników RTD / TC, rezystorów, potencjometrów oraz sygnałów prądowych DC
0(4)...20 mA i napięć 0...12 V ze strefy Ex 0,1,2. Czujniki mogą być zasilanie poprzez pętlę prądową 0...20 mA
.
Wyjście można eksploatować w obszarze bezpiecznym opcjonalnie jako aktywną 0(4)...20 mA sygnał lub pasywną 4...20 mA pętlę prądową
. Po stronie wyjścia dostępny jest styk przekaźnikowy (zwierny) do monitorowania wartości granicznych.
Komunikaty o statusie / awariach są wydawane przez styk przekaźnikowy (zwierny).
Moduł można skonfigurować używając standardowego programu FDT/DTM.

Dopuszczenia

Dopuszczenia	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![FMEX](/picture/FMEX.gif) ![FUSAFETY](/picture/FUSAFETY.gif) ![IECEXKEM](/picture/IECEXKEM.gif) ![KEMAATEX](/picture/KEMAATEX.gif)
Dopuszczenia	DNVGL;
ROHS	Zgodny
UL File Number Search	[Witryna UL](LINK/UL_search.html)
Nr certyfikatu (cULus)	E337701
