AL2C 4 BL

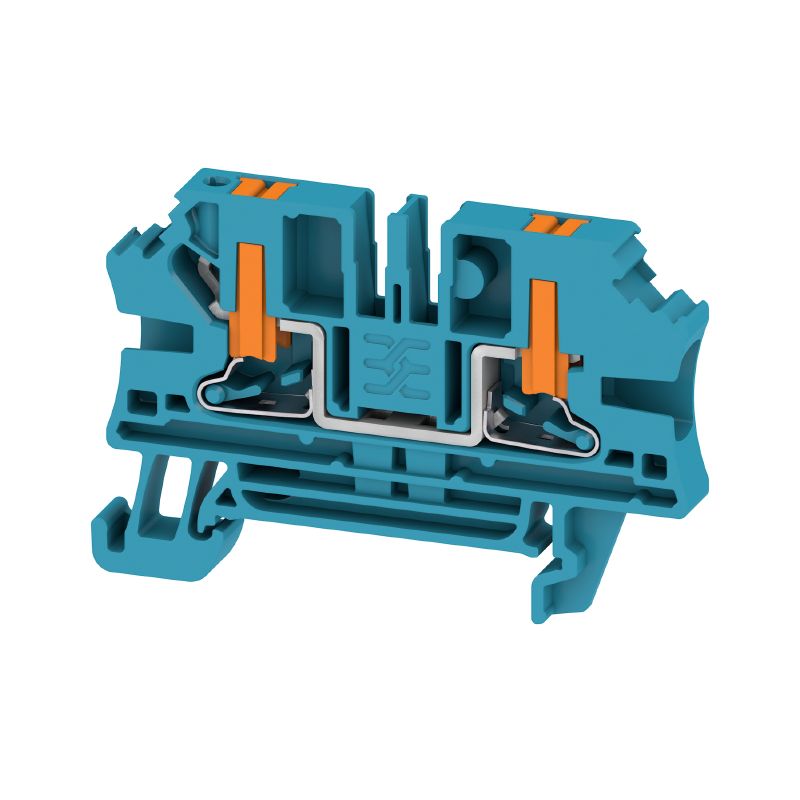

Blok zacisku przelotowego, PUSH IN, niebieski, 4 mm², 32 A, 1000 V, liczba przyłączeń: 2

Produkt-ID 2871870000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 60 Använda produkter 1056
Approvals Ogólne dane zamówieniowe 치수 및 중량 Temperatures Zgodność produktu z wymogami środowiska naturalnego Material data 정격 데이터 IECEx/ATEX System specifications weitere technische Daten Conductors for clamping (additional connection) Klämbara ledare (Märkanslutning) CSA rating data 일반 Rating data UL rating data Klassificeringar

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Ogólne dane zamówieniowe

Utförande
Blok zacisku przelotowego, PUSH IN, niebieski, 4 mm², 32 A, 1000 V, liczba przyłączeń: 2
Art.nr.
2871870000
Typ
AL2C 4 BL
GTIN (EAN)
4064675639992
Förp.
50 items

치수 및 중량

Djup
39,5 mm
Głębokość (cale)
1,555 inch
Höjd
60 mm
Bygghöjd (tum)
2,362 inch
Bredd
6,1 mm
Byggbredd (tum)
0,24 inch
Nettovikt
8,535 g

Temperatures

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-60 °C…85 °C
Varaktig driftstemperatur, min.
−60 °C
Varaktig driftstemperatur, max.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS-kompatibilitetsstatus
Zgodne, bez wyłączenia
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Produktens koldioxidavtryck
  • Vagga till grind:
    0.257 kg CO2 eq.

Material data

Grundläggande material
Wemid
Färgkod
blå
Färg manöverelement
orange
Brännbarhetsklass enligt UL 94
V-0

정격 데이터 IECEx/ATEX

Certifikat nr. (ATEX)
.
Certifikat nr. (IECEX)
.
Max. spänning (ATEX)
550 V
Ström (ATEX)
28 A
Ledararea max. (ATEX)
6 mm²
Max. spänning (IECEX)
550 V
Ström (IECEX)
28 A
Ledararea max. (IECEX)
6 mm²

System specifications

Ändplatta krävs
Yes
Antal potentialer
1
Antal våningar
1
Antal klämställen per våning
2
Antal potentialer per våning
1
Nivåer internt överkopplade
Nej
Montageskena obestyckad
TS 35
N-Funktion
Nej
PE-Funktion
Nej
PEN-Funktion
Nej

weitere technische Daten

explosionstestat utförande
Nein
Montagesätt
monté
Monteringsanvisning
(installation de l'équerre incluse dans la livraison)
Monteringstyp
TS 35
rastbar
Igen
Öppna sidor
오른쪽

Conductors for clamping (additional connection)

Anslutningstyp, ytterligare anslutning
PUSH IN

Klämbara ledare (Märkanslutning)

Anslutningsarea, fintrådig, min.
0,14 mm²
Anslutningsarea, flertrådig, max.
4 mm²
Anslutningsarea, flertrådig, min.
0,14 mm²
Anslutningsområde, max.
6 mm²
Anslutningsområde, min.
0,14 mm²
Anslutningsriktning
na straně
Anslutningstyp
PUSH IN
Antal anslutningar
2
Avisoleringslängd
12 mm
Klingmått
0,6 x 3,5 mm
Ledararea, entrådig, max.
6 mm²
Ledararea, entrådig, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
4 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
4 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,14 mm²
Ledararea, fintrådig, min.
0,14 mm²
Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 26
Ledardiameter, fintrådig, max.
6 mm²
Tolkdorn enligt 60 947-1
A4
Tvilling-ändhylsa, max.
1,5 mm²
Tvilling-ändhylsa, min.
0,5 mm²

CSA rating data

Certifikat nr. (CSA)
227442-80177078
Ledararea max. (CSA)
10 AWG
Ledararea min. (CSA)
24 AWG
Spänning grupp B (CSA)
600 V
Spänning grupp C (CSA)
600 V
Spänning grupp D (CSA)
600 V
Ström Gr B (CSA)
30 A
Ström Gr C (CSA)
30 A
Ström Gr D (CSA)
5 A

일반

Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 26
Montageskena obestyckad
TS 35
Monteringsanvisning
(installation de l'équerre incluse dans la livraison)
Normer
IEC 60947-7-1

Rating data

Märkarea
4 mm²
Märkspänning
1 000 V
Märkspänning DC
1 000 V
Märkström
32 A
Ström med max. ledare
32 A
Normer
IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1 mΩ
Märkstötspänning
8 kV
Förlusteffekt enligt IEC 60947-7-x
1,02 W
Nedsmutsningsgrad
3
Överspänningskategori
III

UL rating data

Certifikat nr (cURus)
E60693
Ledarstorlek Factory wiring max (cURus)
10 AWG
Ledarstorlek Factory wiring min (cURus)
24 AWG
Ledarstorlek Field wiring max (cURus)
10 AWG
Ledarstorlek Field wiring min (cURus)
24 AWG

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
