Właściwości
| Wersja | Blok zacisku przelotowego, Port płaski, beżowy / żółty, 2.5 mm², 20 A, 500 V, liczba przyłączeń: 4, liczba poziomów: 1, TS 35, V-2, PA 66, 100 °C |
| Nr zam. | 0699660000 |
| Typ | AST 1/35 6.3/2.8 |
| GTIN (EAN) | 4008190041861 |
| Ilość | 50 szt. |
| Głębokość | 46 mm |
| Głębokość (cale) | 1,811 inch |
| Wysokość | 40 mm |
| Wysokość (cale) | 1,575 inch |
| Szerokość | 6,5 mm |
| Szerokość (cale) | 0,256 inch |
| Masa netto | 10,52 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 100 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | PA 66 |
| Barwny | beżowy / żółty |
| Klasa palności wg UL 94 | V-2 |
| Wykonanie |
Ze złączem końcówki kablowej oczkowej F2.8
Ze złączem końcówki kablowej oczkowej F6.3 do przykręcanego połączenia poprzecznego wolne z jednej strony |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 4 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| liczba identycznych złączy | 1 |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Nie |
| Wskazówka montażowa | montaż bezpośredni |
| Rodzaj przyłącza, kolejne przyłącze | Port płaski |
| kierunek podłączenia | u góry |
| liczba przyłączeń | 4 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 2,5 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 2,5 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| Rodzaj przyłącza | Port płaski |
| Zakres zaciskania, maks. | 2,5 mm² |
| Zakres zaciskania, min. | 0,5 mm² |
| Napięcie rozm. C (CSA) | 300 V |
| Nr certyfikatu (CSA) | 12400-142 |
| Prąd Gr C (CSA) | 16 A |
| Normy |
IEC 61210
Zgodnie z wymaganiami IEC 60947-7-1 |
| Szyna | TS 35 |
| Wskazówka montażowa | montaż bezpośredni |
| Przekrój pomiarowy wtyku płaskiego 2,8 mm | 1 mm² |
| Przekrój pomiarowy wtyku płaskiego 6,3 mm | 2,5 mm² |
| Wykonanie wtyku płaskiego | rowkowany |
| Przekrój pomiarowy | 2,5 mm² |
| Napięcie znamionowe | 500 V |
| Znamionowe napięcie stałe | 500 V |
| Prąd znamionowy | 20 A |
| Prąd przy maksymalnym oprzewodowaniu | 20 A |
| Normy |
IEC 61210
Zgodnie z wymaganiami IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 1,33 mΩ |
| Znamionowe napięcie udarowe | 6 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 0,77 W |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. C (UR) | 300 V |
| Nr certyfikatu (UR) | E60693 |
| Prąd Gr C (UR) | 13 A |

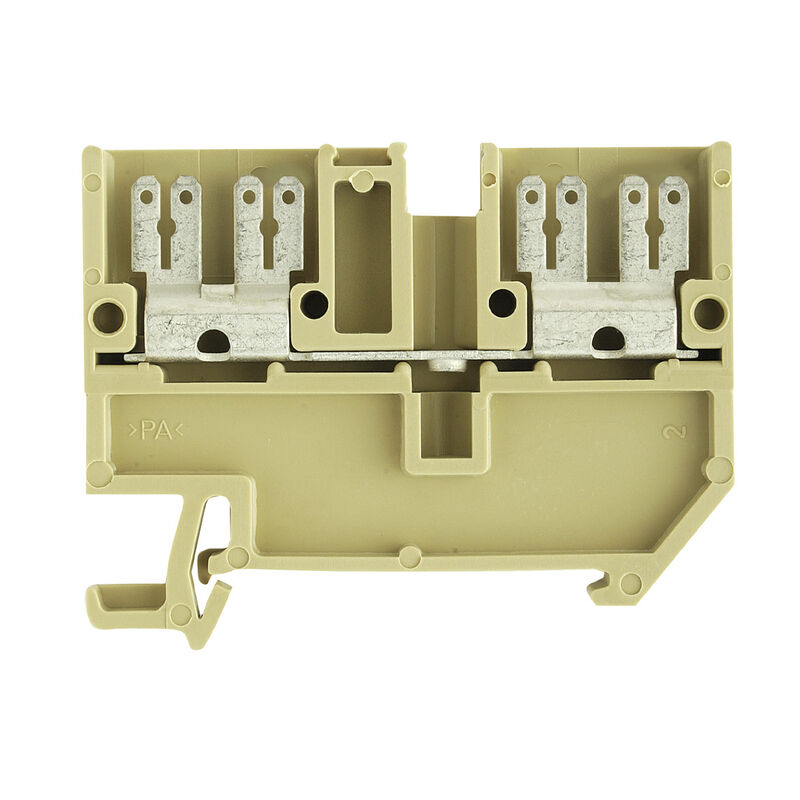

| Nagłówek obrazu-02 | Zdjęcie produktu |
| Podpis obrazu-02 | Podobny do przedstawionego na ilustracji |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36734)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59270) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0699660000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0699660000) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Dopuszczenia |     |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E60693 |
