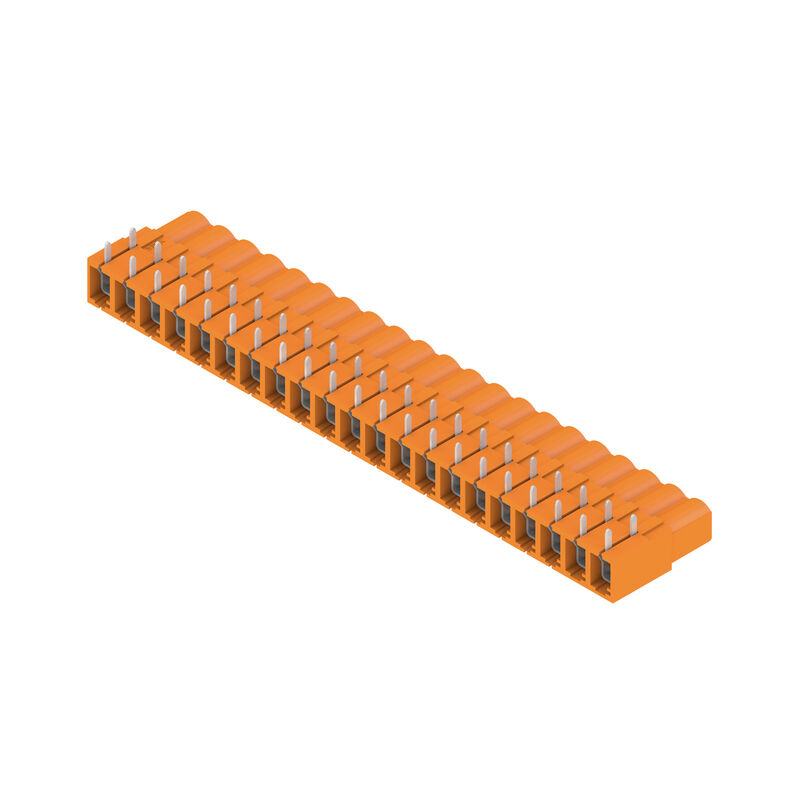

BLL 5.08/21/90 3.2 SN OR BX
Obrázek výrobku
BLL 5.08/21/90 3.2 SN OR BX
Obrázek výrobku
BLL 5.08/21/90 3.2 SN OR BX
Dimensional drawing
BLL 5.08/21/90 3.2 SN OR BX
Příklad použití

BLL 5.08/21/90 3.2 SN OR BX

Zásuvný konektor PCB plug in, řada zdířek, zavřená strana, Připojení pájením přetavením průchozím otvorem, 5.08 mm, Počet pólů: 21, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box

ID výrobku 1648500000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2 Protikusy 16 Příbuzné výrobky 30
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Důležitá poznámka Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Všeobecné objednací údaje

Version
Zásuvný konektor PCB plug in, řada zdířek, zavřená strana, Připojení pájením přetavením průchozím otvorem, 5.08 mm, Počet pólů: 21, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box
Order No.
1648500000
Type
BLL 5.08/21/90 3.2 SN OR BX
GTIN (EAN)
4008190292973
Qty.
12 ks
Údaje výrobku
IEC: 400 V / 23 A
UL: 300 V / 15 A
Balení
Box

Rozměry a hmotnosti

Net weight
19,74 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Skupina produktů
OMNIMATE Signal - řada BL/SL 5,08
Typ připojení
Připojení desky
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Rozteč v mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Výstupní tvarovka
90°
Počet pólů
21
Number of solder pins per pole
2
Pájecí kolík, délka (l)
3,2 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Solder pin dimensions
0,4 x 1,00 mm
Solder eyelet hole diameter (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 in mm
101,6 mm
L1 v palcích
4 "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem hřbetu ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené
Stupeň krytí
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Cykly zapojování
25
Zásuvná síla / pól, max.
5 N
Tažná síla / pól, max.
5 N

Údaje o materiálu

Insulating material
PBT GF
Colour
Oranžová
Colour chart (similar)
RAL 2000
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 200
Insulation resistance
108 Ω
Klasifikace hořlavosti UL 94
V-0
Contact material
Slitina mědi
Contact surface
pocínované
Struktura vrstev pájeného připojení
4...6 µm Sn žárově pocínované
Layer structure of plug contact
4...6 µm Sn žárově pocínované
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
23 A
Rated current, max. number of poles (Tu=20°C)
16 A
Rated current, min. number of poles (Tu=40°C)
20 A
Rated current, max. number of poles (Tu=40°C)
14 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 V
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1 s se 120 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
15 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
15 A
Rated current (Use group D / UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Box
Délka VPE
131 mm
Šířka VPE
121 mm
VPE Höhe
48 mm

Důležitá poznámka

IPC conformity
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Notes
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
