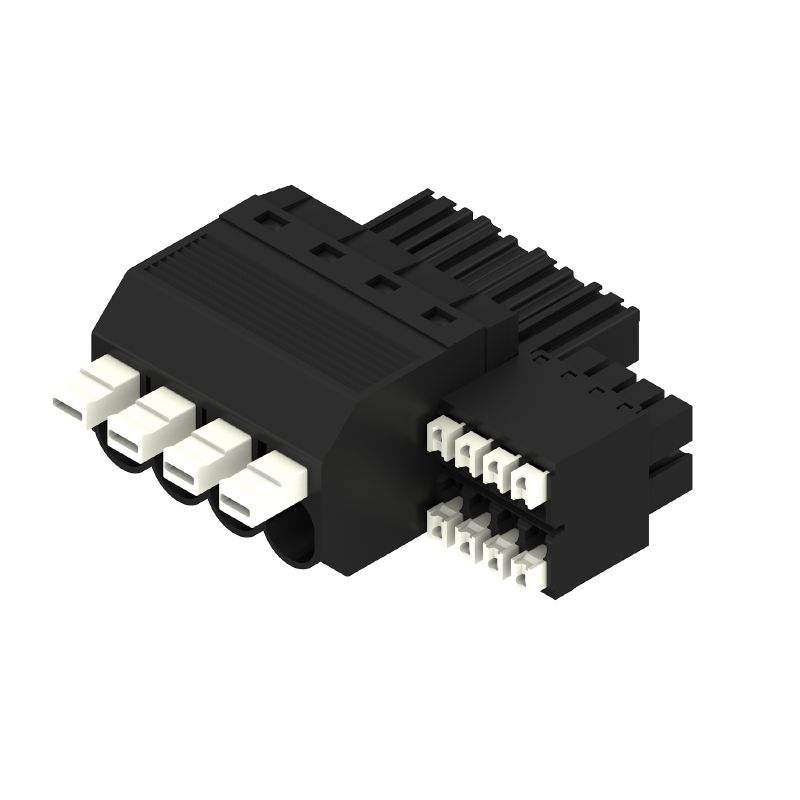

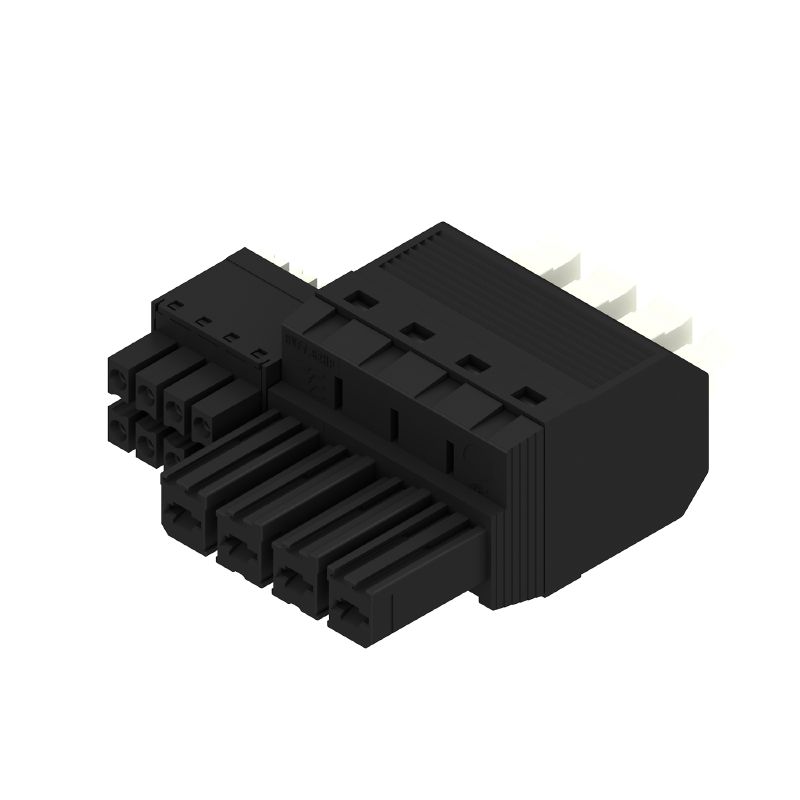

BVFL 7.62HP/04/180 BCF/08R SN BK BX
Złącze wtykowe do druku, wtyk żeński, 7.62 mm, Liczba biegunów: 4, 180°, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 6 mm², skrzynia
Nr. produktu
2549440000
Właściwości
| Wersja | Złącze wtykowe do druku, wtyk żeński, 7.62 mm, Liczba biegunów: 4, 180°, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 6 mm², skrzynia |
| Nr zam. | 2549440000 |
| Typ | BVFL 7.62HP/04/180 BCF/08R SN BK BX |
| GTIN (EAN) | 4050118558876 |
| Ilość | 42 szt. |
| parametry produktu |
IEC: 1000 V / 38 A / 0.5 - 6 mm² UL: 600 V / 35 A / AWG 24 - AWG 8 |
| opakowanie | skrzynia |
| Masa netto | 20,328 g |
| Rodzina produktów | OMNIMATE Power - seria BV/SV 7.62HP |
| Rodzaj przyłącza | Przyłącze pola |
| Metoda wykonywania złącz | PUSH IN z aktuatorem |
| Raster w mm (P) | 7,62 mm |
| Raster w calach (P) | 0,3 " |
| Kierunek odejścia przewodu | 180° |
| Liczba biegunów | 4 |
| L1 in mm | 30,48 mm |
| L1 w calach | 1,2 " |
| L2 w mm | 11,43 mm |
| L2 w calach | 0,45 " |
| liczba rzędów z biegunami | 1 |
| Przekrój pomiarowy | 6 mm² |
| zabezpieczenie przed dotykiem wg DIN VDE 57 106 | zabezpieczony przed dotknięciem palcami |
| zabezpieczenie przed dotykiem wg DIN VDE 0470 | IP 20 |
| Rezystancja skrośna | 4,50 mΩ |
| element kodowany | Tak |
| Długość odizolowania | 12 mm |
| końcówka wkrętaka | 0,6 x 3,5 |
| Cykle wpinania | 25 |
| Materiał izolacyjny | PA GF |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | II |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 500 |
| Klasa palności wg UL 94 | V-0 |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Struktura warstwowa wtyku | 6...8 µm Sn błyszczące |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 125 °C |
| Zakres temperatur montaż, min. | -25 °C |
| Zakres temperatur montaż, max. | 125 °C |
| Zakres zaciskania, min. | 0,5 mm² |
| Zakres zaciskania, maks. | 6 mm² |
| jednodrutowe, min. H05(07) V-U | 0,5 mm² |
| jednodrutowe, maks. H05(07) V-U | 6 mm² |
| cienkodrutowe, min. H05(07) V-K | 0,5 mm² |
| cienkodrutowe, maks. H05(07) V-K | 6 mm² |
| z AEH z kołnierzem DIN 46 228/4, min. | 0,5 mm² |
| z AEH z kołnierzem DIN 46 228/4, maks. | 6 mm² |
| z tulejką zaciskową, DIN 46228 pt 1, min. | 0,5 mm² |
| z końcówką kablową wg DIN 46 228/1, maks. | 6 mm² |
| Zaciskany przewód |
|
| Tekst referencyjny |
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego. |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 38 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 38 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 34 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 34 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 1 000 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 1 000 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 800 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 6 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 8 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 8 kV |
| odporność na zwarcia | 3 x 1s z 420 A |
| Odstęp izolacyjny po izolacji, min. | 12,7 mm |
| Odstęp izolacyjny powietrzny, min. | 10,4 mm |
| Instytut (cURus) | CURUS |
| Nr certyfikatu (cURus) | E60693 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 600 V |
| Napięcie znamionowe (grupa użytkowa C / UL 1059) | 600 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 600 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 35 A |
| Prąd znamionowy (grupa użytkowa C / UL 1059) | 35 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 5 A |
| przekrój przyłącza przewodu AWG, min. | AWG 24 |
| przekrój przyłącza przewodu AWG, maks. | AWG 8 |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| opakowanie | skrzynia |
| Długość VPE | 338 mm |
| Szerokość VPE | 130 mm |
| Wysokość VPE | 54 mm |
| Raster w mm (Signal) | 3.81 mm |
| Raster w calach (Signal) | 0.15 inch |
| Liczba biegunów (Signal) | 8 |
| L2 w mm | 11,43 mm |
| L2 w calach | 0,45 " |
| Liczba rzędów (Sygnał) | 2 |
| Materiał styku (Sygnał) | CuMg |
| Powierzchnia styku (Sygnał) | cynowana |
| Struktura warstwowa wtyku (sygnał) | 1-3 µ Ni / 4-8 µ Sn |
| Znamionowe napięcie dla klasy przepięć / stopień zanieczyszczenia II/2 (Signal) | 400 V |
| Znamionowe napięcie dla klasy przepięć / stopień zanieczyszczenia III/2 (Signal) | 320 V |
| Znamionowe napięcie dla klasy przepięć / stopień zanieczyszczenia III/3 (Signal) | 200 V |
| Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia II/2 (Signal) | 4 kV |
| Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia III/2 (Signal) | 4 kV |
| Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia III/3 (Signal) | 4 kV |
| Krótkoterminowa odporność na impulsy prądowe (Sygnał) | 3 x 1s z 80 A |
| Napięcie znamionowe (grupa użytkowa B / CSA) (Sygnał) | 300 V |
| Napięcie znamionowe (grupa użytkowa C / CSA) (Sygnał) | 50 V |
| Napięcie znamionowe (grupa użytkowa D / CSA) (Sygnał) | 300 V |
| Prąd znamionowy (grupa użytkowa B / CSA) (Sygnał) | 9 A |
| Prąd znamionowy (grupa użytkowa C / CSA) (Sygnał) | 9 A |
| Prąd znamionowy (grupa użytkowa D / CSA) (Sygnał) | 9 A |
| Przekrój poprzeczny złącza przewodu AWG (Sygnał) | AWG 24...AWG 16 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059] (Sygnał) | 300 V |
| Napięcie znamionowe (grupa użytkowa C / UL 1059] (Sygnał) | 50 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059] (Sygnał) | 300 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) (Sygnał) | 5 A |
| Prąd znamionowy (grupa użytkowa C / UL 1059) (Sygnał) | 5 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) (Sygnał) | 5 A |
| Przekrój poprzeczny złącza (Signal) | AWG 26...AWG 16 |
| Znamionowy zakres zaciskania przyłącza (Power) | 0.5...10 mm² |
| Znamionowy zakres zaciskania przyłącza (Signal) | 0.2...1.5 mm² |
| Przekrój poprzeczny złącza (Signal) | AWG 24...AWG 8 |
| Przekrój poprzeczny złącza AWG (Signal) | AWG 26...AWG 16 |
| jednodrutowy, H05(07) V-U (Power) | 0.5...10 mm² |
| jednodrutowy, H05(07) V-U (Signal) | 0.14...1.5 mm² |
| giętkie, H05(07) V-K (Power) | 0.5...6 mm² |
| giętkie, H05(07) V-K (Signal) | 0.14...1.5 mm² |
| z końcówką tulejkową z kołnierzem (Power) | 0.5...6 mm² |
| z końcówką tulejkową z kołnierzem, wg DIN 46 228/4 (Signal) | 0.25...1.5 mm² |
| z końcówką tulejkową, wg DIN 46 228/1 (Power) | 0.5...6 mm² |
| z końcówką tulejkową, wg DIN 46 228/1 (Signal) | 0.25...1.5 mm² |
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Uwagi |
|
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_298490) |
| Powiadomienie o zmianie produktu |
[EN - Change of isolation material](https://mdcop.weidmueller.com/mediadelivery/asset/900_90826)
[DE - Werkstoffänderung Pusher](https://mdcop.weidmueller.com/mediadelivery/asset/900_90827) [20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) |
| Dokumentacja użytkownika |
[Operating Instruction BVFL hybrid](https://mdcop.weidmueller.com/mediadelivery/asset/900_73886)
[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78403) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-03-02 |
| ECLASS 13.0 | 27-46-03-02 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
