CH20M22 B BUS BK/BK 2010

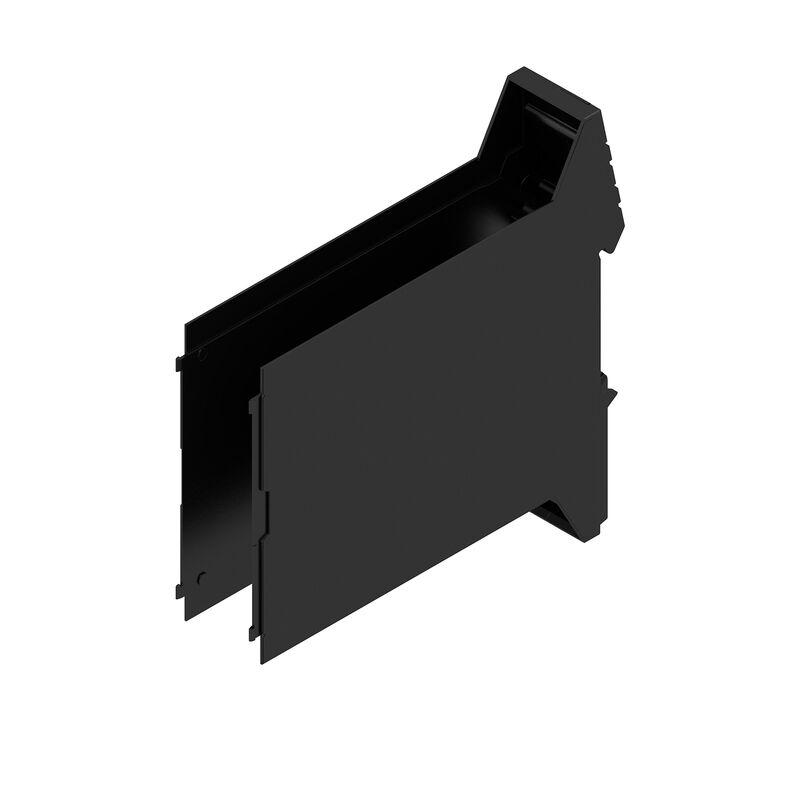

Zdjęcie produktu
CH20M22 B BUS BK/BK 2010

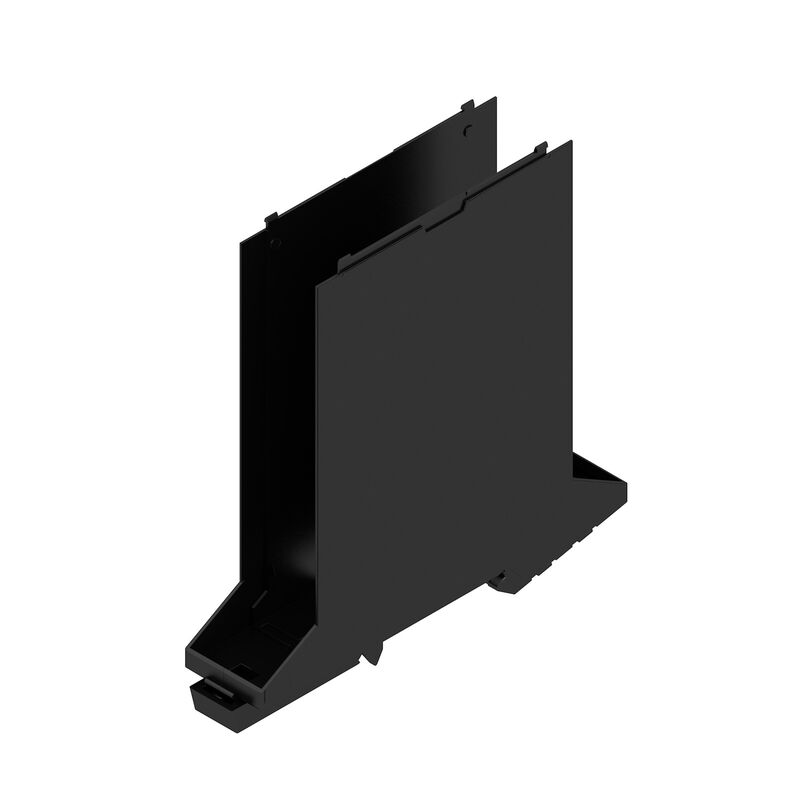

Zdjęcie produktu
CH20M22 B BUS BK/BK 2010
Zaleta produktu

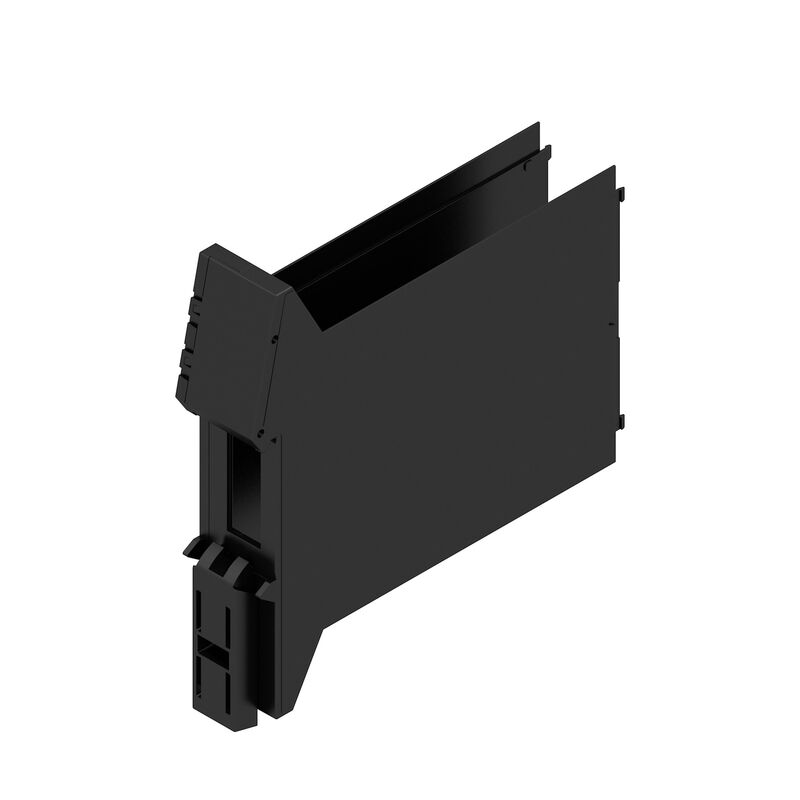

Element bazowy z wycięciem BUS
CH20M22 B BUS BK/BK 2010
Rysunek wymiarowy

CH20M22 B BUS BK/BK 2010

Obudowa modułowa, Obudowy OMNIMATE - seria CH20M czarny, Element bazowy, Wgłębienie we wnęce obszaru stopy na styk szyny zbiorczej, Szerokość: 22.5 mm

№ продукта 1243030000
Открыть в конфигураторе
Загрузить спецификации Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 4 Produkty pokrewne 7
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Dane materiałowe Dane ogólne Właściwości zespołu Testy mechaniczne Testy termiczne Właściwości komponentu Projekt – wymagania IN Opcje indywidualizacji Ważna informacja Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Version
Obudowa modułowa, Obudowy OMNIMATE - seria CH20M czarny, Element bazowy, Wgłębienie we wnęce obszaru stopy na styk szyny zbiorczej, Szerokość: 22.5 mm
Order No.
1243030000
Type
CH20M22 B BUS BK/BK 2010
GTIN (EAN)
4050118031294
Ilość
10 szt.

Wymiary i masa

Depth
108 mm
Głębokość (cale)
4,252 inch
Height
109,3 mm
Wysokość (cale)
4,303 inch
Width
22,5 mm
Szerokość (cale)
0,886 inch
Masa netto
39,9 g

Temperatury

Temperatura otoczenia
-25 °C…85 °C
Zakres temperatury stosowania
-40...120 ℃
Wilgotność
5 - 93% wilg. wzgl., Tu = 40°C, brak kondensacji

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Dane materiałowe

grupa materiałów izolacyjnych
I
Klasa palności wg UL 94
V-0
Materiał izolacyjny
PA 66 GF 30
Materiał podstawowy
tworzywo sztuczne
Porównywalny wskaźnik śledzenia (CTI)
600 ≤ CTI
Powierzchnia
nieobrobiony

Dane ogólne

Barwny
czarny
możliwość zalewania
Nie
Stopień ochrony
IP20 po zamontowaniu
Szyna montażowa
TS 35
Tabela kolorów (podobny)
RAL 9011

Właściwości zespołu

Liczba gniazd dla złącz żeńskich zamontowanego podzespołu, maks.
6
Liczba płytek drukowanych, maks.
1
Ilość poziomów przyłączeniowych, maks
3
Liczba biegunów, maks.
24
Wysokość komponentów na płytce drukowanej, maks.
16,1 mm
Rodzaj montażu płytki drukowanej
dwustronne

Testy mechaniczne

Zgodnie ze standardem
DIN EN 61373:1999 (udary i wibracje)
Warunki testu
pięć obudów zamontowanych w rzędzie
200g dodatkowej masy na PCB
Niezawodne osie
X
Y
Z
Test zderzeniowy
  • Ogólne wskazówki dotyczące testowania:
    Wszystkie testy mechaniczne zostały przeprowadzone na przykładowej konfiguracji lub z uwzględnieniem zależnej regulacji. Podane wyniki nie zastępują testów istotnych dla aprobaty. Są to jedynie wartości orientacyjne.
  • Kategoria testu:
    1
  • Liczba uderzeń na oś:
    3 w kierunku dodatnim i ujemnym
  • Czas trwania zderzenia:
    30 ms
  • Przyspieszenie poziome:
    30 m/s²
  • Przyspieszenie pionowe:
    30 m/s²
  • Przyspieszenie wzdłużne:
    50 m/s²
Test wibracyjny
  • Kategoria testu:
    1B
  • Czas trwania testu:
    5 godzin na oś
  • Skuteczne przyspieszenie:
    7,9 m/s²

Testy termiczne

Testy termiczne
  • Ogólne wskazówki dotyczące testowania:
    Wszystkie testy techniczne zostały przeprowadzone na przykładowej konfiguracji lub z uwzględnieniem zależnej regulacji. Podane wyniki nie zastępują testów istotnych dla aprobaty. Są to jedynie wartości orientacyjne.
  • Warunki testu:
    trzy obudowy zamontowane w rzędzie - brak odstępu
  • Badane osie:
    poziomy
  • Temperatura otoczenia:
    70 °C
  • Rozpraszanie mocy, maks.:
    1,9 W
  • Temperatura otoczenia:
    60 °C
  • Rozpraszanie mocy, maks.:
    2,35 W
  • Temperatura otoczenia:
    40 °C
  • Rozpraszanie mocy, maks.:
    3,4 W
  • Temperatura otoczenia:
    20 °C
  • Rozpraszanie mocy, maks.:
    4,5 W

Właściwości komponentu

Ilość poziomów przyłączeniowych, maks
3
Kolor stopki przyczepianej
czarny
Wycięcie w obszarze stopki zatrzaskowej jako przygotowanie do
Styk magistrali
styk nieujęty w zestawie!

Projekt – wymagania IN

PCB thickness
1,6 mm
PCB 형태에 대한 공차
±0,1 mm
Tolerans för kretskortstjocklek
±0,15 mm

Opcje indywidualizacji

Alternitive colours
Więcej na życzenie
Customer specific labelling possible
Tak
Kundenspezifischer Bestellprozess
Patrz wytyczne w sekcji do pobrania
Possibilités de traitement
Obróbka laserowa

Ważna informacja

Informacje produktowe
Obrys płytki drukowanej, strefy zastrzeżone i inne informacje dotyczące projektowania płytki drukowanej znajdują się w kategorii dotyczącej technologii połączeń i są oznaczone odpowiednimi męskimi nagłówkami w obszarze pobierania.

Klasyfikacje

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
