Właściwości

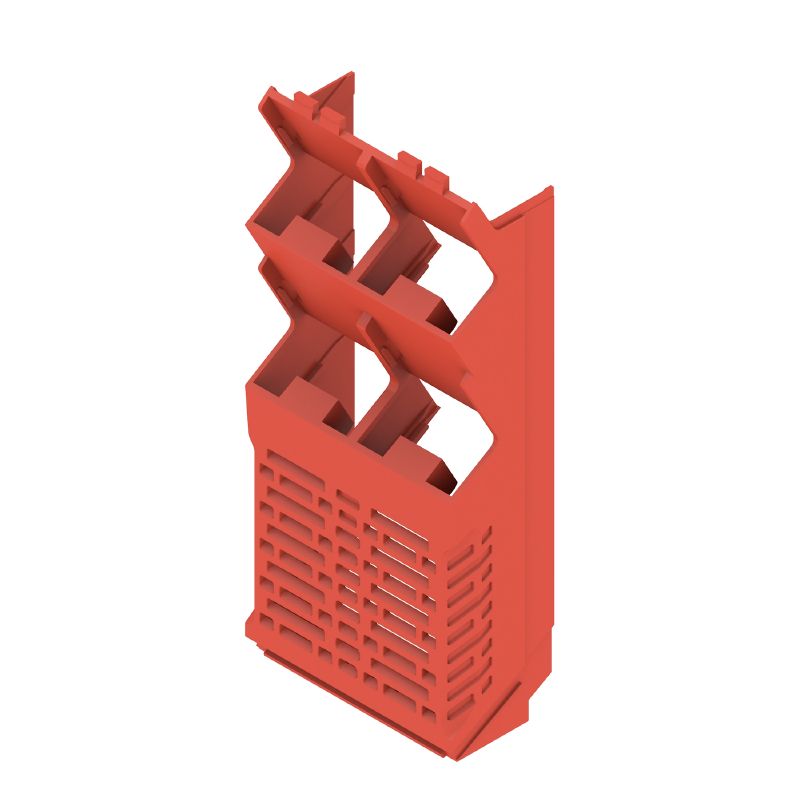

| Wykonanie | Obudowa modułowa, Obudowy OMNIMATE - seria CH20M czerwony, element boczny, Szerokość: 45 mm |
| Nr zam. | 1206930000 |
| Typ | CH20M45 S 2PSC/2PSC RD 2014 |
| GTIN (EAN) | 4032248988785 |
| Ilość | 6 szt. |
| Głębokość | 105,3 mm |
| Głębokość (cale) | 4,146 inch |
| Wysokość | 22,8 mm |
| Wysokość (cale) | 0,898 inch |
| Szerokość | 45 mm |
| Szerokość (cale) | 1,772 inch |
| Masa netto | 13,2 g |
| Zakres temperatury stosowania | -40 °C...120 °C |
| Wilgotność | 5 - 93% wilg. wzgl., Tu = 40°C, brak kondensacji |
| REACH SVHC | / |
| grupa materiałów izolacyjnych | I |
| Klasa palności wg UL 94 | V-0 |
| Materiał izolacyjny | PA 66 GF 30 |
| Porównywalny wskaźnik śledzenia (CTI) | 600 ≤ CTI |
| Barwny | czerwony |
| możliwość zalewania | Nie |
| Stopień ochrony | IP20 po zamontowaniu |
| Tabela kolorów (podobny) | RAL 3020 |
| Ilość poziomów przyłączeniowych | 2 |
| Liczba biegunów, maks. | 16 |
| Liczba gniazd dla wtyków żeńskich | 4 |
| Liczba otworów wentylacyjnych | 2 |
| Wycięcie w celu przygotowania dla zintegrowanego gniazda funkcyjnego | Nie |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_52153) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1206930000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1206930000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1206930000&norm=0) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ROHS | Zgodny |
