CSL1,6E14-12 AU,75 I3,5
CSL1,6E14-12 AU,75 I3,5
Dimensional drawing

CSL1,6E14-12 AU,75 I3,5

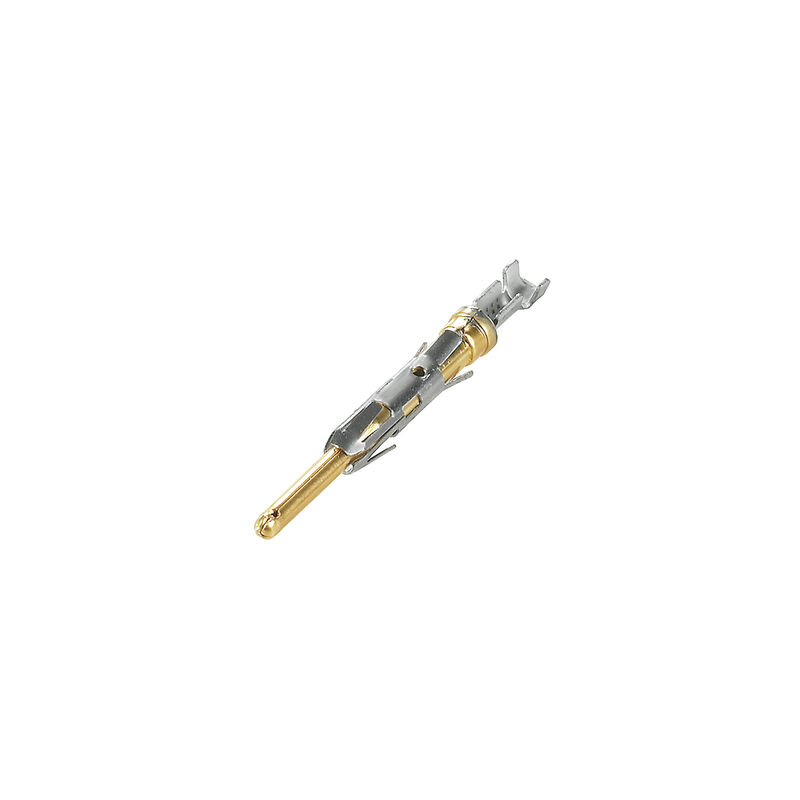

Штекерный соединитель печатной платы, Обжимной контакт, Отдельный контакт, Ножка, высокая, Au (золото), Макс. диапазон зажима : 2.5 mm²

Art.-Nr. 1428700000
Datenblatt herunterladen Инженерная поддержка Загрузка продуктов
Аксессуары 3 Является принадлежностью 7 Связанные продукты 21
Сертификаты Основные данные для заказа Rozměry a hmotnosti Экологическое соответствие изделия Системные параметры Údaje o materiálu Провода, подходящие для подключения Номинальные характеристики по IEC Упаковка Важное примечание Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Обжимной контакт, Отдельный контакт, Ножка, высокая, Au (золото), Макс. диапазон зажима : 2.5 mm²
Заказ №
1428700000
Тип
CSL1,6E14-12 AU,75 I3,5
GTIN (EAN)
4008190098353
Кол.
250 Штука
Продуктное отношение

Упаковка
Ящик

Rozměry a hmotnosti

Масса нетто
0,432 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

Метод проводного соединения
Обжимное соединение
Направление вывода кабеля
180°
Количество полюсов
1
Количество полюсных рядов
1
Объемное сопротивление
4.80 mΩ
Lunghezza di spellatura
4 mm
Forza di innesto/polo, max.
5,5 N
당기는 힘 / 폴, 최대
5,5 N

Údaje o materiálu

Материал контакта
Copper alloy
Поверхность контакта
Au (Gold)
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Temperature range, installation, max.
100 °C

Провода, подходящие для подключения

Диапазон зажима, мин.
15 mm²
Диапазон зажима, макс.
2,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 14
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Многожильный, мин. H07V-R
1,5 mm²
многожильный, макс. H07V-R
2,5 mm²
Гибкий, мин. H05(07) V-K
1,5 mm²
Гибкий, макс. H05(07) V-K
2,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
0 mm²
Наружный диаметр изоляции, мин.
2,8 mm
Diamètre extérieur max. de l'isolant
3,5 mm

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
0 kV

Упаковка

Упаковка
Ящик
Длина VPE
97 mm
VPE с
89 mm
Высота VPE
40 mm

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Длинные штырьки можно использовать со стандартными штырьками в качестве ведущих контактов.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002943
ETIM 9.0
EC002943
ETIM 10.0
EC002943
ECLASS 14.0
27-46-04-03
ECLASS 15.0
27-46-04-03
