EPAK-CI-CO-ILP
Rzeczywisty wygląd może różnić się od przedstawionego na ilustracji.
EPAK-CI-CO-ILP
EPAK-CI-CO-ILP

EPAK-CI-CO-ILP

Nr. produktu 7760054179
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Prawdopodobieństwo usterki Zgodność produktu z wymogami środowiska naturalnego Wejście Wyjście Wyjście (cyfrowe) Wyjście (analogowe) Informacje ogólne Koordynacja izolacji Dane przyłączeniowe Classifications

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conform

Ogólne dane zamówieniowe

Nr zam.
7760054179
Typ
EPAK-CI-CO-ILP
GTIN (EAN)
6944169701504
Qty.
1 items

Wymiary i masa

Głębokość
89 mm
Głębokość (cale)
3,504 inch
Wysokość
100 mm
Height (inches)
3,937 inch
Szerokość
17,5 mm
Breite (inch)
0,689 inch
Długość
100 mm
Length (inches)
3,937 inch
Net weight
80 g

Temperatury

Temperatura magazynowania
-40 °C...85 °C
Temperatura eksploatacyjna
-20 °C...60 °C
Wilgotność przy temperaturze pracy
5...95 %, no condensation

Prawdopodobieństwo usterki

SIL zgodnie z normą IEC 61508
Brak

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
6a722fc5-2d22-41b4-9544-5b95e45a4b77

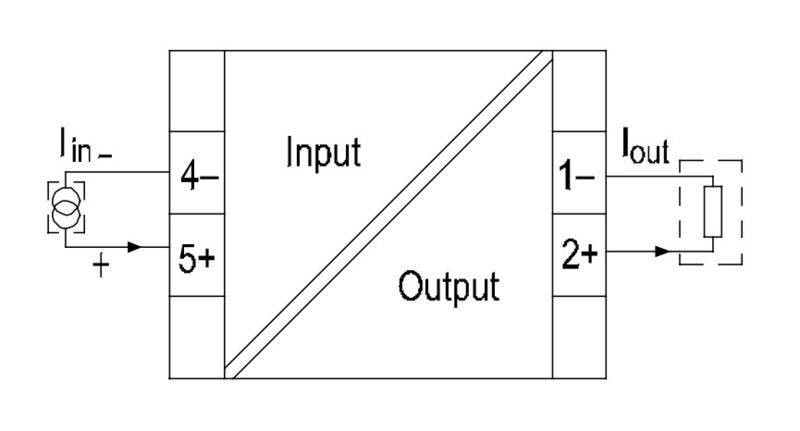

Wejście

czujnik
Czujnik z własnym zasilaniem
Liczba wejść
1
Prąd wejściowy
4...20 mA (pętla prądowa)
Spadek napięcia, wejście prądowe
<3 V

Wyjście

Liczba wyjść
1
Prąd impedancji obciążenia
≤450 Ω
Prąd wyjściowy
4...20 mA

Wyjście (cyfrowe)

Liczba wyjść cyfrowych
0
Napięcie łączeniowe AC, max.
0 V
Napięcie łączeniowe DC, max.
0 V
znamionowy prąd załączający
0,1 A

Wyjście (analogowe)

Liczba wyjść analogowych
1

Informacje ogólne

Czas odpowiedzi skokowej
≤ 100 ms
dokładność
0,15 % v. FSR
Konfiguracja
brak
Napięcie zasilania
Zasilanie z pętli przez wejście 4…20 mA
Stopień ochrony
IP20
Współczynnik temperaturowy
≤ 150 ppm/K
Znamionowy pobór mocy
1,7 VA

Koordynacja izolacji

Jmenovité napětí
300 V ACrms
Kategoria przepięciowa
III
Napięcie izolacji
2 kVeff
Normy EMV
EN 61326
Separacja galwaniczna
między wejściem / wyjściem
Stopień zanieczyszczenia
2
udarowe napięcie wytrzymywane
4 kV (1,2/50 µs)

Dane przyłączeniowe

Rodzaj przyłącza
złącze śrubowe
Moment obrotowy dociągający, min.
0,4 Nm
Moment obrotowy dociągający, maks.
0,6 Nm
Zakres zacisków przyłącza pomiarowego
2 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,5 mm²
2 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 30
Поперечное сечение подключаемого провода AWG, макс.
AWG 14

Classifications

ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20
