Właściwości

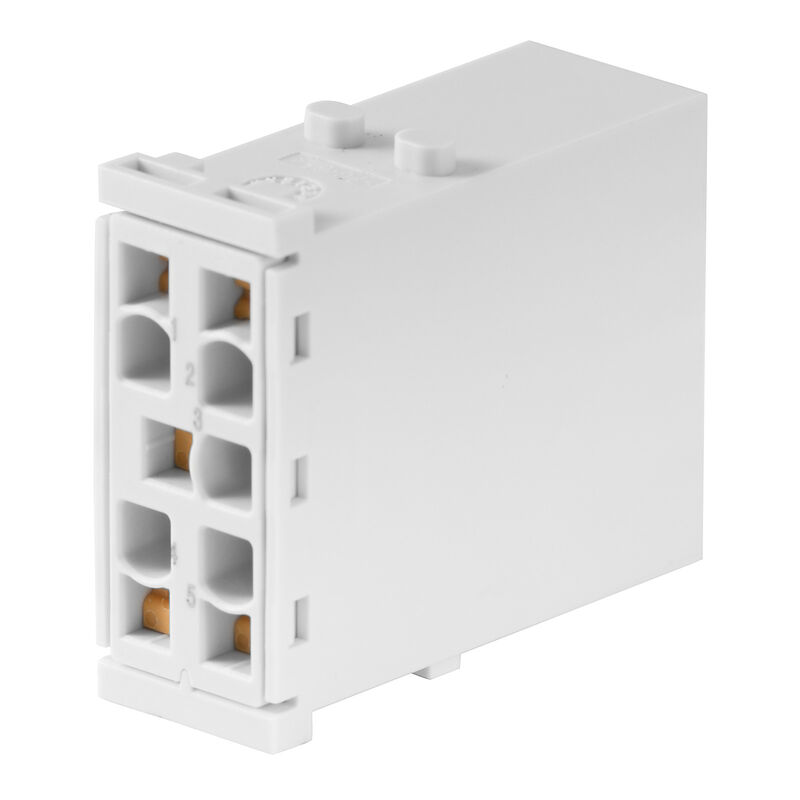

| Wersja | Moduł sygnałowy, 400 V, 16 A, Liczba biegunów: 5, PUSH IN z aktuatorem, Złącze męskie, Wymagane otwory wtykowe: 1 |
| Nr zam. | 2636180000 |
| Typ | HDC MHE 5 MP |
| GTIN (EAN) | 4050118690996 |
| Ilość | 1 szt. |
| Głębokość | 34 mm |
| Głębokość (cale) | 1,339 inch |
| Wysokość | 38,9 mm |
| Wysokość (cale) | 1,531 inch |
| Szerokość | 14,5 mm |
| Szerokość (cale) | 0,571 inch |
| Masa netto | 19 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | b67daa31-7dca-434d-8290-da7fb52f83a2 |
| Cykle wpinania | ≥ 500 |
| Kategoria przepięciowa | III |
| Klasa palności wg UL 94 | V-0 |
| Liczba biegunów | 5 |
| Napięcie pomiarowe (DIN EN 61984) | 400 V |
| Napięcie pomiarowe według UL/CSA | 600 V |
| Prąd pomiarowy (DIN EN 61984) | 16 A |
| Stopień zanieczyszczenia | 3 |
| tworzywo | Poliwęglan, wzmocniony włóknem szklanym |
| Typ | Złącze męskie |
| Typoszereg | ModuPlug |
| Udarowe napięcie pomiarowe (DIN EN 61984) | 6 kV |
| Wymagane otwory wtykowe | 1 |
| Wytrzymałość izolacji | 1012 Ω |
| Rodzaj przyłącza PE | złącze śrubowe nad ramą modułu |
| Długość usunięcia izolacji przyłącza pomiarowego | 10 mm |
| przekrój przyłącza przewodu AWG, min. | AWG 20 |
| Przekrój przyłącza przewodu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| Rodzaj przyłącza | PUSH IN z aktuatorem |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304863) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2636180000) |
| Powiadomienie o zmianie produktu |
[Technical change - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_107001)
[Technical change - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_107002) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E92202 |
