IE-BS-M12X-S-C
Nr. produktu
2731010000
Właściwości
| Nr zam. | 2731010000 |
| Typ | IE-BS-M12X-S-C |
| GTIN (EAN) | 4050118809282 |
| Ilość | 1 szt. |

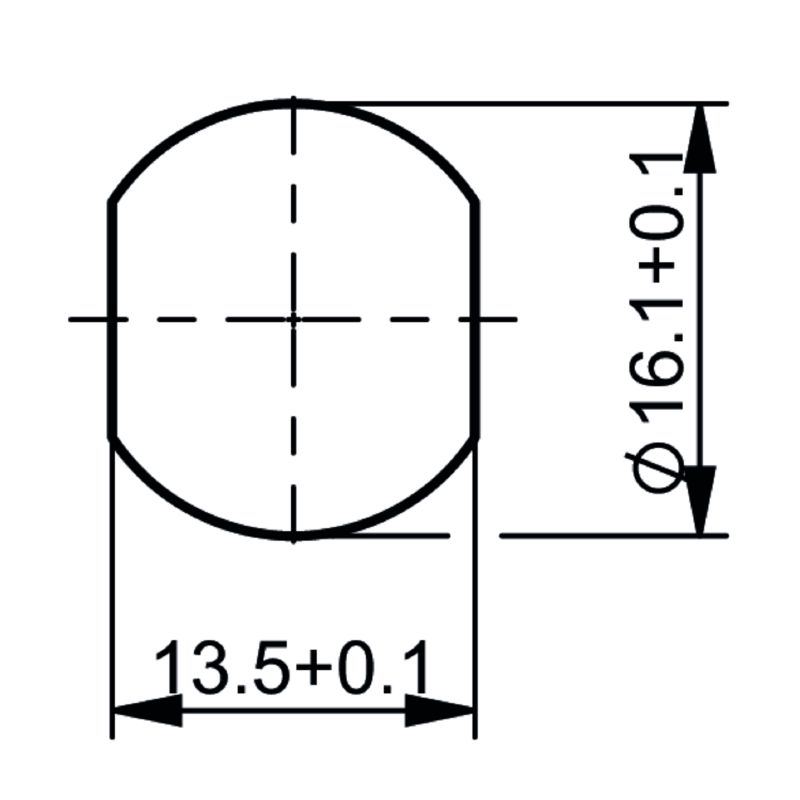

| Grubość ścianki, maks. | 4,5 mm |
| Masa netto | 1,7 g |
| Temperatura eksploatacyjna | -40 °C...85 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9229992a-00b9-4096-8962-200a7f33e289 |
| Cykle wpinania | ≥ 100 |
| Kategoria | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| kodowanie | Kodowanie X |
| Liczba biegunów | 8 |
| Materiał styków | CuSn |
| Podstawowy materiał obudowy |
mosiądz
Stop miedzi, cyny i cynku |
| Powierzchnia styku |
Au (złoto)
≥ 100 MΩ |
| Stopień ochrony | IP67 wtykany |
| Liczba biegunów | 8 |
| złącze 1 | M12 |
| Przyłącze 2 | M12 |
| Opis artykułu | Sprzęgło |
| Budowa | nasadka M12 na nasadkę M12 |
| Klasa palności wg UL 94 |
UL 94
V-0 |
| Podstawowy materiał obudowy |
mosiądz
Stop miedzi, cyny i cynku |
| Kategoria | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Ścieżka połączenia | M12 / M12 |
| Materiał styków | CuSn |
| Powierzchnia styku |
Au (złoto)
≥ 100 MΩ |
| Materiały uchwytu styków | PA UL 94 V0 |
| Materiał ekranu | Odlew ciśnieniowy cynkowy, cynowany |
| Ekranowanie | 360 deg; styk ekranowany |
| Stopień ochrony | IP67 wtykany |
| Cykle wpinania | ≥ 100 |
| Obciążalność |
|
| PoE / PoE+ | zgodnie z IEEE 802.3at |
| Rezystancja stykowa | ≤ 5 mΩ |
| Wytrzymałość napięciowa styk / ekran | ≥ 500 V DC |
| Wytrzymałość napięciowa styk / styk | ≥ 500 V DC |
| Zakres napięcia roboczego |
50 V AC
60 V DC |
| Norma dot. łączników wtykowych | IEC 61076-2-109 |
| Norma UL dot. akcesoriów komunikacyjnych | UL 1863 |
| Stopnie ochrony IP | IEC 60529 |
| Cykle wpinania | ≥ 100 |
| Klasa palności wg UL 94 |
UL 94
V-0 |
| kodowanie | Kodowanie X |
| Liczba biegunów | 8 |
| Materiał styków | CuSn |
| Podstawowy materiał obudowy |
mosiądz
Stop miedzi, cyny i cynku |
| Powierzchnia styku |
Au (złoto)
≥ 100 MΩ |
| Stopień ochrony | IP67 wtykany |
| Ścieżka połączenia | M12 / M12 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_302635) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2731010000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000313 |
| ETIM 7.0 | EC000313 |
| ETIM 8.0 | EC000313 |
| ETIM 9.0 | EC000313 |
| ECLASS 9.0 | 27-44-01-06 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-01-06 |
| ECLASS 11.0 | 27-44-01-06 |
| ECLASS 12.0 | 27-44-03-20 |
| ECLASS 13.0 | 27-44-03-20 |
| ECLASS 14.0 | 27-44-03-20 |
| ROHS | Zgodny |
