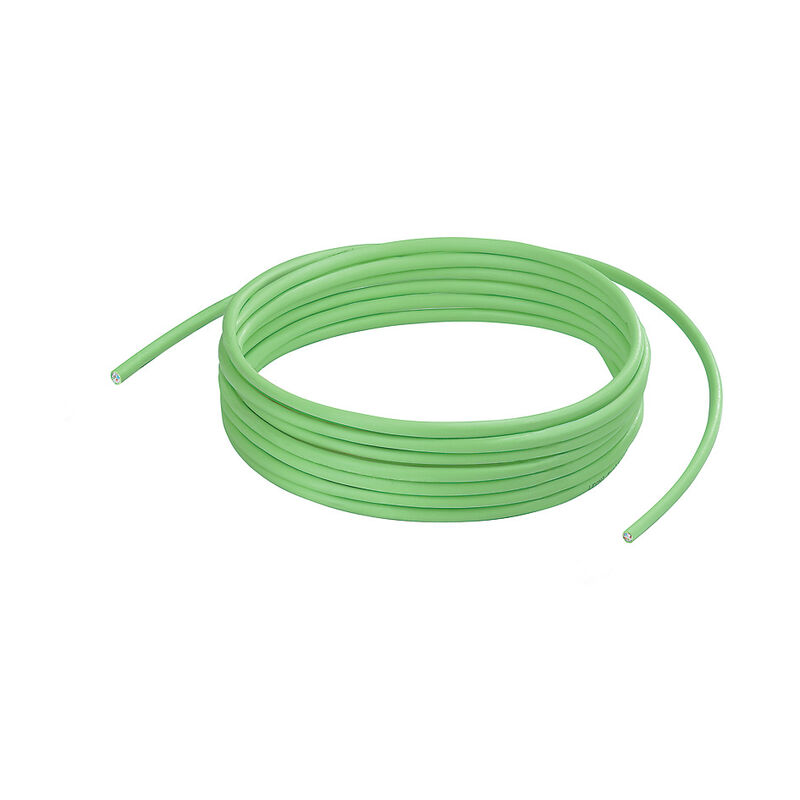

IE-C5DD4UG-500

Energialánc kábel, PROFINET, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 500 m

Cikkszám 2763450000
Adatlap letöltése Termékletöltések
Kapcsolódó termékek 2
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Kábel műszaki adatai Kábelszabványok Szabványok Kábel szerkezet Kábel elektromos tulajdonságai Kábel mechanikai jellemzői és anyagjellemzői Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Változat
Energialánc kábel, PROFINET, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 500 m
Rendelési szám
2763450000
Típus
IE-C5DD4UG-500
GTIN (EAN)
4064675030935
Qty.
1 Darab
Csomagolás
furnérlemez tekercsen

Méretek és tömegek

Hossz
500 m
Hossz, inch
19 685,039 inch
Nettó tömeg
32 000 g

Hőmérsékletek

Tárolási hőmérséklet
-50 °C...70 °C
Üzemi hőmérséklet
-40 °C...70 °C
Telepítési hőmérséklet
-20 °C...60 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Kábel műszaki adatai

Acceleration
4 m/s²
Bending cycles
3 millió
Halogen
IEC 60754-2 szerint halogénmentes
Insulation
PE
Köpeny színe
zöld (RAL 6018)
Number of poles
4
Olajokkal szembeni ellenállás
in accordance with IEC 60811-2-1
Résistance à la flamme
in accordance with IEC 60332-1
Shielded
Igen
Test voltage: wire-wire-shield
2000 Veff/ 50 Hz; 1 perc
Vezetékek száma
4
Vitesse
180 m/min
Érkeresztmetszet
0,32 mm²

Kábelszabványok

Füstzáró
No
Standard, szigetelőanyag
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standard, vezetékanyag
DIN EN 13602 Cu-ETP-A
Standard, árnyékoló anyag
DIN EN 13602 Cu-ETP-A..B

Szabványok

Füstzáró
No
Standard, szigetelőanyag
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standard, vezetékanyag
DIN EN 13602 Cu-ETP-A
Standard, árnyékoló anyag
DIN EN 13602 Cu-ETP-A..B

Kábel szerkezet

Belső köpeny átmérője
3,9 mm
Cross-section
4*AWG 22/7 - 0,32 mm²
Filler
Központi elemként
Insulation
PE
Insulation cross-section
1,51 mm
Komplett árnyékolás
Alumínium fólia
Vörösréz drótból készült árnyékoló fonat
Köpeny anyagvastagsága
0,9 mm
Material sheath
PUR
Number of wires
4
Sheath diameter, max.
6,7 mm
Sheath diameter, min.
6,3 mm
Sheathing colour
zöld (RAL 6018)
Shielding
SF/UTP
Standard designations
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Strands
7
Vezeték anyag
Többeres ónozott rézhuzal
Vezeték érszigetelésének vastagsága
0,38 mm
Vezetékek – vezetékpárok színsorrendje
fehér, sárga, kék, narancssárga
Vezetékerek elrendezése
Csillagnégyes
Árnyékoló fonat vastagsága
0,13 mm
Árnyékoló fonat átfedése
85 %

Kábel elektromos tulajdonságai

Differenciáló ellenállás
3 %
Döntés késleltetése
40 ns/100m
Hurokellenállás
120 Ω/km
Jellemző impedancia
100± 15 Ω 1–100 MHz-en
Jelterjedési idő
5,3 ns/m
Kapacitás 1 kHz-en
52 nF/km
Kategória
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Operating voltage (UL rating)
600 V
Sebesség
180 m/min
Test voltage: wire-wire-shield
2000 Veff/ 50 Hz; 1 perc
Átviteli impedancia
20 mΩ/m 10 MHz-en
Üzemi feszültség, UL
600 V

Kábel mechanikai jellemzői és anyagjellemzői

Füstzáró
No
Gyorsulás
4 m/s²
Hajlítási ciklusok
3 millió
Halogén
IEC 60754-2 szerint halogénmentes
Húzóerő
≤ 150 N
Kopásállóság
nagyon jó
Lángterjedéssel szembeni ellenállás
in accordance with IEC 60332-1
Min. hajlítási sugár, csak egyszer
5 x kábelátmérő
Min. hajlítási sugár, ismétlődő
7,5 x kábelátmérő
Olajokkal szembeni ellenállás
in accordance with IEC 60811-2-1
Sebesség
180 m/min
Szilikonmentes
Igen
Szín
zöld
Tűzterjedés
Nem
UV-álló
Igen

Besorolások

ETIM 8.0
EC003249
ETIM 9.0
EC003249
ETIM 10.0
EC003249
ECLASS 14.0
27-06-18-01
ECLASS 15.0
27-06-18-01
