Właściwości

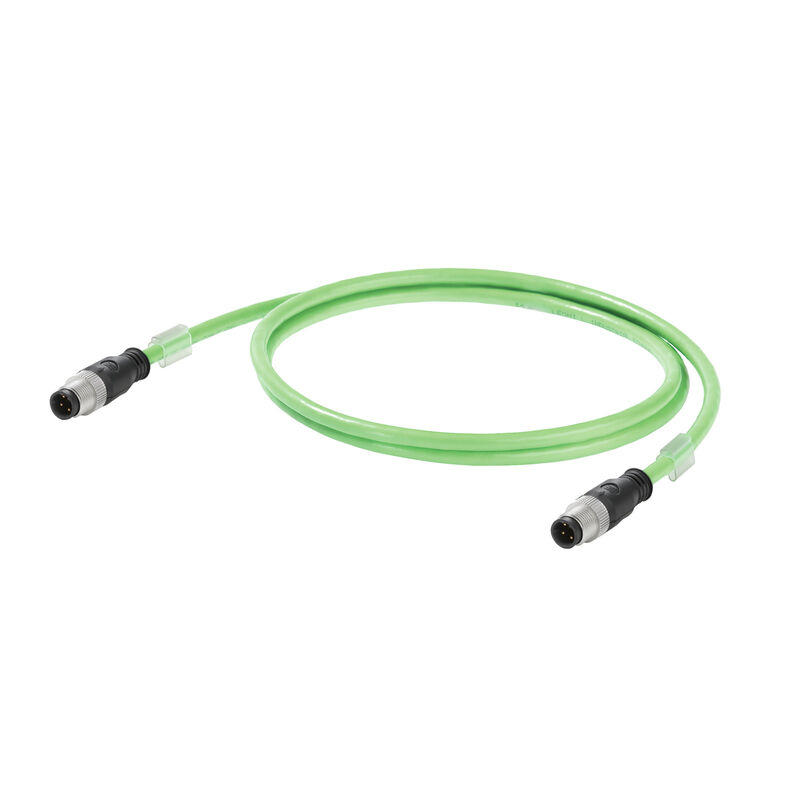

| Wykonanie | Kabel do łańcucha ciągowego, PROFINET, M12 kodowanie D – kołek prosty IP 67, M12 kodowanie D – kołek prosty IP 67, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 9 m |
| Nr zam. | 1025950090 |
| Typ | IE-C5DD4UG0090MCSMCS-E |
| GTIN (EAN) | 4050118619867 |
| Ilość | 1 szt. |
| Długość | 9 m |
| Długość (cale) | 354,331 inch |
| Masa netto | 490,817 g |
| Temperatura magazynowania | -50 °C...70 °C |
| Temperatura eksploatacyjna | -40 °C...70 °C |
| Temperatura układania | -20 °C...60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Kategoria | Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B) |
| kolor płaszcza | zielony (RAL 6018) |
| Rodzaj produktu | Kabel do łańcucha ciągowego |
| tworzywo płaszcza | PUR |
| Złącze lewe | M12 kodowanie D – kołek prosty IP 67 |
| Złącze prawe | M12 kodowanie D – kołek prosty IP 67 |
| Norma dot. materiałów izolacyjnych | DIN EN 50290-2-23 (VDE 0819) Tabela 2/A (HD 624.3) |
| Norma dot. materiałów na przewody | DIN EN 13602 Cu-ETP-A |
| Normy dot. materiałów ekranujących | DIN EN 13602 Cu-ETP-A..B |
| Norma dot. materiałów izolacyjnych | DIN EN 50290-2-23 (VDE 0819) Tabela 2/A (HD 624.3) |
| Norma dot. materiałów na przewody | DIN EN 13602 Cu-ETP-A |
| Normy dot. materiałów ekranujących | DIN EN 13602 Cu-ETP-A..B |
| Ekran łącznie |
Folia aluminiowa
Oplot ekranujący z drutów miedzianych |
| Ekranowanie | SF/UTP |
| Grubość izolacji żył | 0,38 mm |
| Grubość materiału płaszcza | 0,9 mm |
| Grubość oplotu ekranującego | 0,13 mm |
| izolacja | PE |
| kolor płaszcza | zielony (RAL 6018) |
| liczba żył | 4 |
| Materiał przewodowy | Przewód linkowy miedziany, cynowany |
| Oznaczenia norm | 2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC |
| Przekrycie oplotu ekranującego | 85 % |
| Przekrój | 4*AWG 22/7 - 0,32 mm² |
| Przewody plecione | 7 |
| Sekwencja kolorów żył - pary żył | biały, żółty, niebieski, pomarańczowy |
| tworzywo płaszcza | PUR |
| Usytuowanie żył | Czwórka gwiazdowa |
| Wypełniacz | Jako element centralny |
| Średnica izolacji | 1,5 mm |
| Średnica płaszcza wewnętrznego | 3,9 mm |
| Średnica płaszcza, maks. | 6,7 mm |
| Średnica płaszcza, min. | 6,3 mm |
| Czas przebiegu sygnału | 5,3 ns/m |
| Impedancja falowa | 100 ± 15 Ω przy 1-100 MHz |
| Impedancja przejścia | 20 mΩ/m przy 10 MHz |
| Kategoria | Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B) |
| Napięcie probiercze: przewód-przewód-ekran | 2000 Vefekt., 50 Hz, 1 min |
| Napięcie robocze (wg UL) | 600 V |
| Napięcie robocze UL | 600 V |
| Pojemność przy 1 kHz | 52 nF/km |
| Prędkość | 180 m/min |
| Rezystancja pętli | 120 Ω/km |
| Rozrzut opóźnienia | 40 ns/100m |
| Różnica rezystancji | 3 % |
| Bez silikonu | Tak |
| Cykle gięcia | 3 miliony |
| Halogenki | bezhalogenowe, zgodnie z IEC 60754-2 |
| Odporność na olej | zgodnie z wymaganiami IEC 60811-2-1 |
| Odporność na promienie UV | Tak |
| odporność na rozprzestrzenianie się płomienia | zgodnie z wymaganiami IEC 60332-1 |
| Promień gięcia, min., jednorazowy | 5 *średnica |
| Promień gięcia, min., powtarzany | 7,5 *średnica |
| Przenoszenie ognia | Nie |
| Przyspieszenie | 4 m/s² |
| Prędkość | 180 m/min |
| Siła ciągnienia | ≤ 150 N |
| Wytrzymałość na ścieranie | bardzo dobrze |
| Wtyk po lewej | M12, Kodowanie D, IP67, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane |
| Wtyk po prawej | M12, D-coded, IP67, male contact, straight, plug, Plastic, shielded |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_156835) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1025950090) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ROHS | Zgodny |
