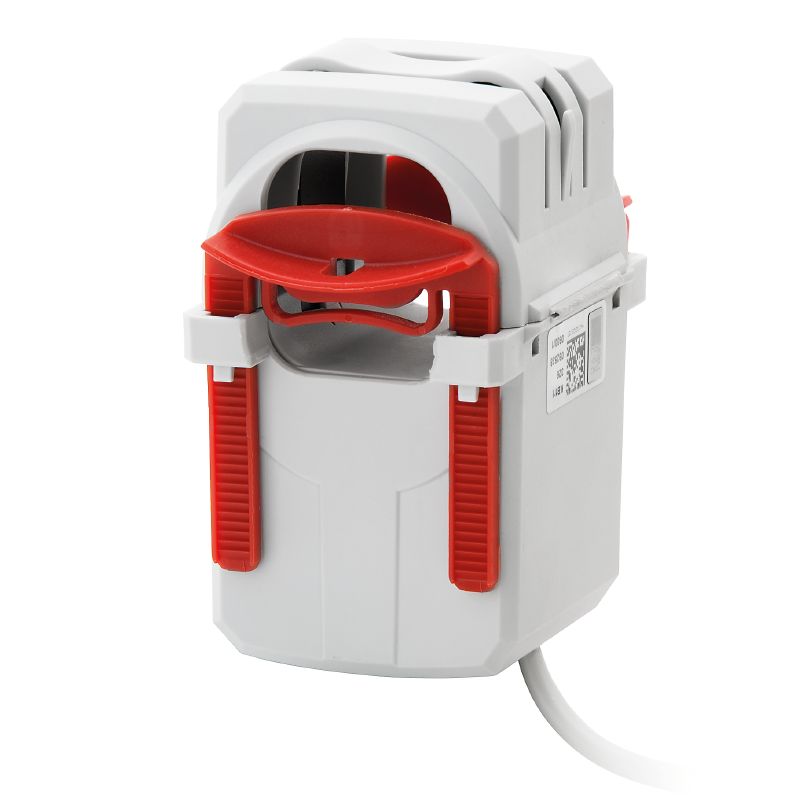

Prąd pierwotny: 600 A, Prąd wtórny maks.: 1 A, Obciążenie wtórne: 5 VA, klasa dokładności: 1, Przekładnik prądowy z rdzeniem rozdzielonym

Nr. produktu 1481980000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Jest dodatkiem 2 Produkty pokrewne 70
Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Wymiary przewodów pod napięciem Właściwości elektryczne dane ogólne Właściwości techniczne Koordynacja izolacji Klasyfikacje Dopuszczenia

Ogólne dane zamówieniowe

Wersja
Prąd pierwotny: 600 A, Prąd wtórny maks.: 1 A, Obciążenie wtórne: 5 VA, klasa dokładności: 1, Przekładnik prądowy z rdzeniem rozdzielonym
Nr zam.
1481980000
Typ
KCMA-32-600-1A-5VA-1
GTIN (EAN)
4050118290936
Ilość
1  szt.

Wymiary i masa

Głębokość
90  mm
Głębokość (cale)
3,543  inch
Wysokość
96,4  mm
Wysokość (cale)
3,795  inch
Szerokość
59,2  mm
Szerokość (cale)
2,331  inch
Masa netto
500  g

Temperatury

Temperatura magazynowania
-25 °C...70 °C
Temperatura eksploatacyjna
-5 °C...50 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
No SVHC above 0.1 wt%

Wymiary przewodów pod napięciem

rodzaj przewodu
Tylko przewodniki z izolacją
Przewodnik okrągły
32,5  mm
Miejsce instalacji
Do zastosowania wewnątrz pomieszczeń

Właściwości elektryczne

klasa dokładności
1
Obciążenie wtórne
5  VA
Prąd pierwotny
600  A
Prąd wtórny
0...1 A

dane ogólne

Producent
MBS AG

Właściwości techniczne

Cieplny prąd znamionowy ciągły Icieplny
1,2 x Iznam.
Częstotliwość znamionowa
50 Hz
Długość kabla
0,5  m
Klasa izolacji
E
Stopień ochrony
IP20

Koordynacja izolacji

klasa dokładności
1
standard
IEC 61869-1: 2007
IEC 61869-2: 2012

Klasyfikacje

ETIM 6.0
EC002048
ETIM 7.0
EC002048
ETIM 8.0
EC002048
ETIM 9.0
EC002048
ETIM 10.0
EC002048
ECLASS 9.0
27-21-09-02
ECLASS 9.1
27-21-09-02
ECLASS 10.0
27-21-09-02
ECLASS 11.0
27-21-09-02
ECLASS 12.0
27-21-09-02
ECLASS 13.0
27-21-09-02
ECLASS 14.0
27-21-09-02
ECLASS 15.0
27-21-09-02

Dopuszczenia

ROHS
Zgodny
