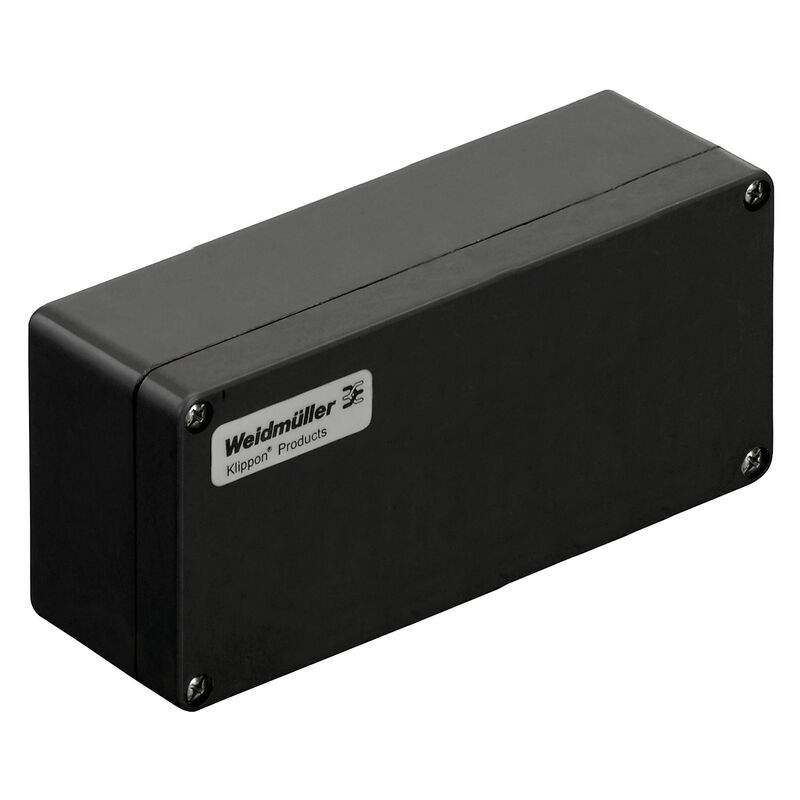

KLIPPON POK 081906 EX
Klippon POK (pusta obudowa z poliestru), Pusta obudowa, Wysokość: 75 mm, Szerokość: 190 mm, Głębokość: 55 mm, tworzywo: poliester wzmacniany włóknem szklanym, nieobrobiony, błyszczący, czarny
Nr. produktu
1306030000
Właściwości
| Wersja | Klippon POK (pusta obudowa z poliestru), Pusta obudowa, Wysokość: 75 mm, Szerokość: 190 mm, Głębokość: 55 mm, tworzywo: poliester wzmacniany włóknem szklanym, nieobrobiony, błyszczący, czarny |
| Nr zam. | 1306030000 |
| Typ | KLIPPON POK 081906 EX |
| GTIN (EAN) | 4050118108460 |
| Ilość | 1 szt. |
| Głębokość | 55 mm |
| Głębokość (cale) | 2,165 inch |
| Wysokość | 75 mm |
| Wysokość (cale) | 2,953 inch |
| Najmniejsza wysokość montażu | 55 mm |
| Szerokość | 190 mm |
| Szerokość (cale) | 7,48 inch |
| Wymiar mocowania wysokość | 45 mm |
| Wymiar mocowania szerokość | 178 mm |
| Masa netto | 494 g |
| Temperatura eksploatacyjna | -55 °C...100 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | afb385d0-c52b-4449-8502-203596817ab0 |
| M12 | 1 |
| M16 | 1 |
| M20 | 1 |
| M12 | 1 |
| M16 | 1 |
| M20 | 1 |
| M12 | 14 |
| M16 | 6 |
| M20 | 5 |
| M25 | 4 |
| Atest zgodności (AoC) | DE PS2600 160308 001ISS03 |
| Deklaracja zgodność nr. (DoC LVD) | DE PS2600 160412 001ISS02 |
| nr certyfikatu (ATEX) | IBEXU13ATEX1004X |
| Nr certyfikatu (cULus) | E256877 |
| Nr certyfikatu (DNV) | TAE00002R2 |
| Nr certyfikatu (IECEX) | IECEXIBE13.0003U |
| Nr certyfikatu pustej obudowy (AEx) | E223792 |
| Nr certyfikatu pustej obudowy (ATEX) | IBExU13ATEX1003 U |
| Nr certyfikatu pustej obudowy (IECEX) | IECEx IBE 13.0003U |
| Nr certyfikatu pustej obudowy (INMETRO) | LMP 23.0528U |
| Nr certyfikatu, skrzynka zaciskowa (AEx) | E223792 |
| Nr certyfikatu, skrzynka zaciskowa (ATEX) | IBExU13ATEX1004 X |
| Nr certyfikatu, skrzynka zaciskowa (IECEx) | IECEX IBE 13.0004X |
| Nr certyfikatu, skrzynka zaciskowa (INMETRO) | LMP 21.0021X |
| Nr certyfikatu, skrzynka zaciskowa (KOSHA) | 16-AV4BO-0246X |
| Warunki zatwierdzenia |
ATEX
DNV INMETRO IECEX LR RMRS UL AEx Class Div. UL AEx Class Zone cULus KC CCC |
| Grubość materiału obudowy | 4,44 mm |
| Grubość materiału wieka | 3,7 mm |
| Klasa palności wg UL 94 | V-0 |
| liczba śrub mocujących wieko | 4 |
| materiał uszczelniający | Silikon |
| mocowanie obudowy |
Montaż poprzez tylną ściankę obudowy
nakładki mocujące |
| Mocowanie wieka | wkręty z rowkiem / z rowkiem krzyżowym |
| Moment dokręcania śrub wieka | 2,5 Nm |
| Normy |
DIN EN 62208 - Puste obudowy rozdzielnic i sterownic
IEC 60079-0 IEC 60079-7 IEC 60079-31 |
| obszary zastosowania |
Rejony zagrożone wybuchem
urządzenia portowe budowa maszyn przemysł procesowy transport |
| otwór manipulacyjny szerokość | 181,12 mm |
| otwór manipulacyjny wysokość | 66,12 mm |
| Pokrywa | Tak |
| Powierzchnia |
nieobrobiony
błyszczący |
| Płytka kołnierzowa | Nie |
| Stopień ochrony | IP66 |
| Stopień ochrony (UL) |
Type 4
Type 4X |
| Temperatura pracy, max. | 100 °C |
| Temperatura pracy, min. | -55 °C |
| tworzywo | poliester wzmacniany włóknem szklanym |
| udarność | 7 J wersja ATEX |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x26 |
| WDU 4 / ZDU 4 | 1x22 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | * |
| WDU 4 / ZDU 4 | * |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[CCC 2020322303002628 POK Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177323)
[UKCA TÜV 22 UKEX 7093 X](https://mdcop.weidmueller.com/mediadelivery/asset/900_263770) [IBEXU13ATEX1003U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157735) [IBEXU13ATEX1004X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157736) [IECEXIBE13.0003U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157737) [INMETRO CERTIFICADO LMP 21.0021X KLIPPON POK](https://mdcop.weidmueller.com/mediadelivery/asset/900_217521) [EU Declaration of Conformity - Klippon POK Empty Enclosures Ex - DoC DE PS2600 160412 001ISS02](https://mdcop.weidmueller.com/mediadelivery/asset/900_40372) [UKCA Declaration of Conformity - Klippon POK Empty Enclosures Ex - UKCA DE PS2600 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319948) [UKCA TÜV 22 UKEX 7092 U](https://mdcop.weidmueller.com/mediadelivery/asset/900_263771) [INMETRO CERTIFICADO LMP 23.0528U KLIPPON® POK...Ex](https://mdcop.weidmueller.com/mediadelivery/asset/900_302415) [Attestation of Conformity - Klippon POK Empty Enclosures - AoC DE PS2600 160308 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40363) [UKCA Attestation of Conformity - Klippon POK Empty Enclosures - UKCA DE PS2600 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319947) [14_20001](https://mdcop.weidmueller.com/mediadelivery/asset/900_157728) [TAE00002R2](https://mdcop.weidmueller.com/mediadelivery/asset/900_157729) [IECEXIBE13.0004X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157731) [16-AV4BO-246X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157733) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54086) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1306030000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1306030000) |
| Specyfikacja przetargowa |
[Klippon POK 081906 Ex_1306030000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56647)
[Klippon POK 081906 Ex_1306030000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56673) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[MB OVERV. PROCESS WD DE](http://download.weidmueller.com/asset/download/file/40063)
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472) [MB PROCESS EN](http://download.weidmueller.com/asset/download/file/38262) [FL KLIPPON POK EN](http://download.weidmueller.com/asset/download/file/38243) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Dopuszczenia |          |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E256877 |
