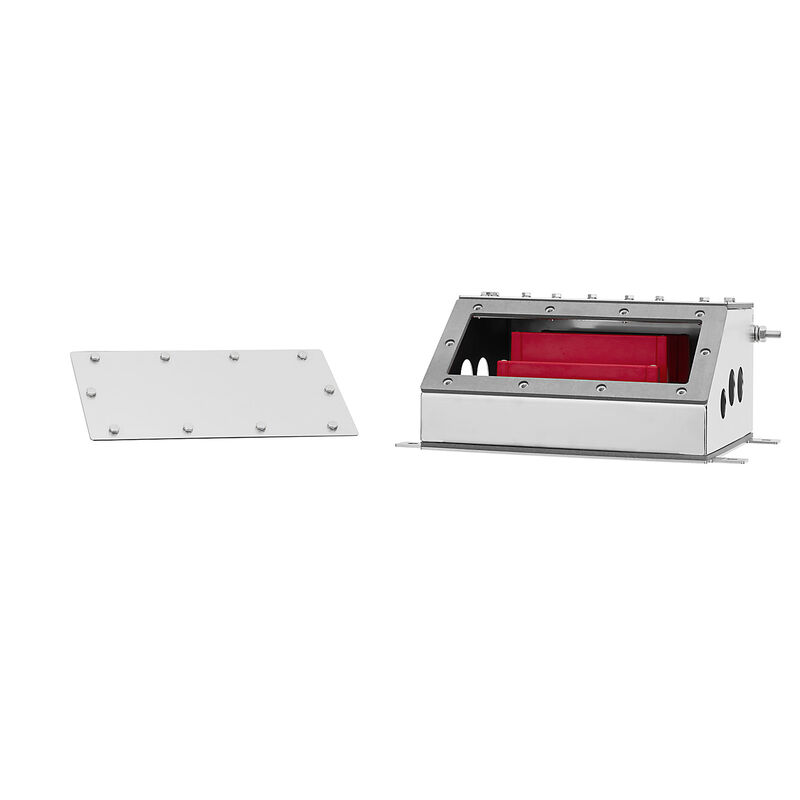

KTB FS 302915 S2N2 ANGLEDBOX EDGE HV
KTB FS 302915 S2N2 ANGLEDBOX EDGE HV

KTB FS 302915 S2N2 ANGLEDBOX EDGE HV

Systèmes de boîtiers, Hauteur: 303 mm, Largeur: 290 mm, Profondeur: 157.5 mm, Plaques presse-étoupes: inférieur, supérieur, Matériau de base: Acier inox 1.4301 (304), non traité, argent

Référence produit 8000092462
Fiche technique Téléchargements de produits
Autres produits de la même gamme 3
Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit PE70 Dati Generali Equipement horizontal Equipement vertical Datos del material 일반 데이터 Boîtier Classifications

Informations générales de commande

Version
Systèmes de boîtiers, Hauteur: 303 mm, Largeur: 290 mm, Profondeur: 157.5 mm, Plaques presse-étoupes: inférieur, supérieur, Matériau de base: Acier inox 1.4301 (304), non traité, argent
Référence
8000092462
Type
KTB FS 302915 S2N2 ANGLEDBOX EDGE HV
GTIN (EAN)
4099986672307
Qté.
1 Pièce

Dimensions et poids

Profondeur
157,5 mm
Profondeur (pouces)
6,201 inch
Hauteur
303 mm
Hauteur (pouces)
11,929 inch
Largeur
290 mm
Largeur (pouces)
11,417 inch
Poids net
10 800 g

Températures

Température de fonctionnement
-60 °C...135 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

PE70 Dati Generali

Classe d'inflammabilité selon UL 94
V-0
Degré de protection
IP66
IP67
Epaisseur du matériau de la bride
3 mm
Epaisseur du matériau du coffret
1,5 mm
Epaisseur du matériau du couvercle
1,5 mm
Fixation du couvercle
Vis à tête fendue six pans M6 SW10
Matériau de base
Acier inox 1.4301 (304)
Matériau du joint
Silicone
Normes
EN 61373 1b
EN 45545 HL3
EN 15085 CL2
Plaque de presse-étoupes
Oui
Plaques presse-étoupes
inférieur
supérieur
Surface
non traité
Température de fonctionnement , max.
135 °C
Température de fonctionnement , min.
-60 °C
Tenue aux chocs
10 J version standard

Equipement horizontal

HV 4000
1x4
Support fusible disponible
Non

Equipement vertical

Support fusible disponible
Non

Datos del material

Basic material
Nemesacél 1.4301 (304)
Klasifikace hořlavosti UL 94
V-0
Provedení povrchu
non traité

일반 데이터

Colour
silver
Colour chart (similar)
RAL 7001
Schutzart
IP66
IP67

Boîtier

Matériau de base
Acier inox 1.4301 (304)
Perçages côté A
aucun
Perçages côté B
aucun
Produit de référence
  • Cardinalité:
    1
  • Référence:
    8000073249

Classifications

ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
