MHS 5/12 W T3 B T
Product image

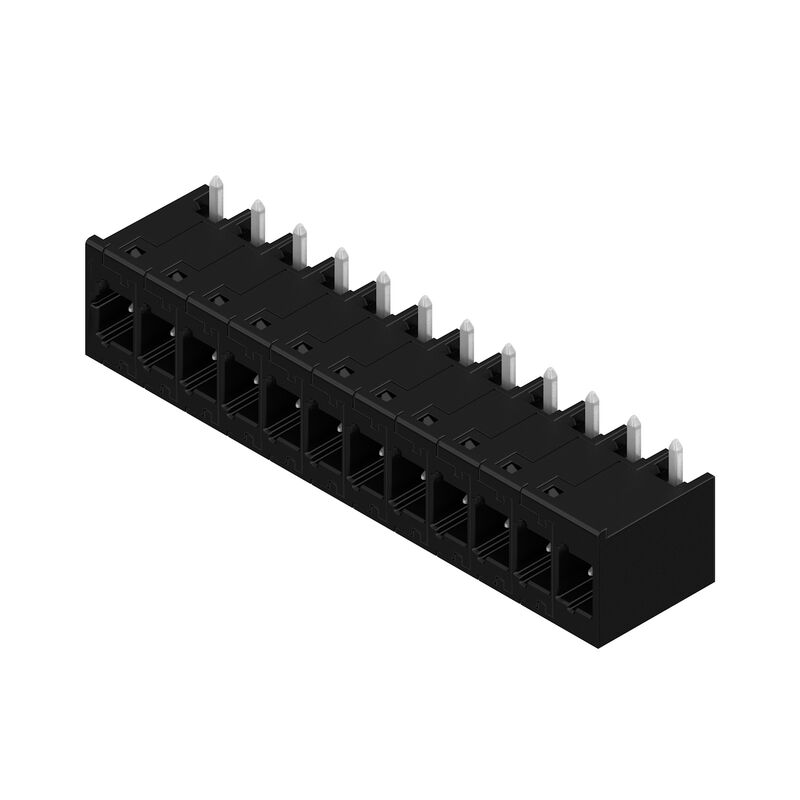

MHS 5/12 W T3 B T
Product image

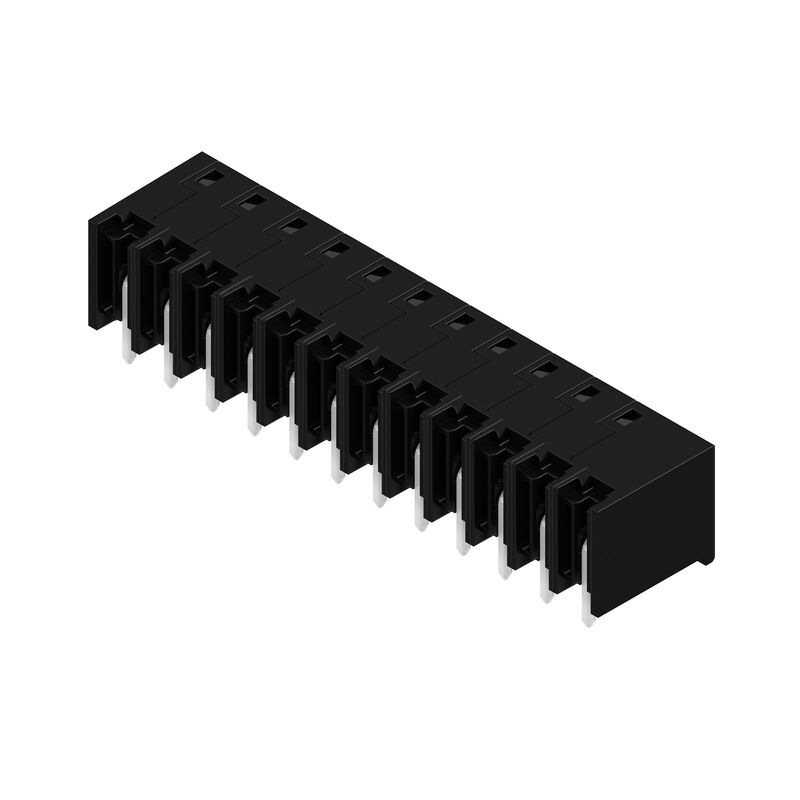

MHS 5/12 W T3 B T
Dimensional drawing
MHS 5/12 W T3 B T
MHS 5/12 W T3 B T

MHS 5/12 W T3 B T

PCB plug-in connector, male header, THT/THR solder connection, Pitch in mm (P): 5.00 mm, Number of poles: 12, 270°, Tube

商品编号 8000072515
下载技术数据页 工程支持 产品下载
是…的配合件 2 相关商品 11
Approvals General ordering data Dimensions and weights Temperatury Environmental Product Compliance Specyfikacje systemu Material data Rated data acc. to IEC Märkdata enligt UL 1059 Ważna informacja Klasyfikacje

Approvals

인증
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

General ordering data

버전
PCB plug-in connector, male header, THT/THR solder connection, Pitch in mm (P): 5.00 mm, Number of poles: 12, 270°, Tube
주문 번호
8000072515
유형
MHS 5/12 W T3 B T
GTIN(EAN)
4064675330943
수량
8 items
Produktparametrar
IEC: 400 V / 26.8 A
UL: 300 V / 18.5 A
Förpackning
Tube

Dimensions and weights

깊이
14 mm
깊이 (인치)
0.551 inch
높이
14.1 mm
Wysokość (cale)
0.555 inch
Najmniejsza wysokość montażu
10.9 mm
너비
61.38 mm
Ширина (в дюймах)
2.417 inch
순중량
14.811 g

Temperatury

주변 온도
-50 °C…125 °C

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%

Specyfikacje systemu

제품군
OMNIMATE 4.0
결선 유형
Przyłącze dla obwodu drukowanego
PCB에 장착
Соединение THT/THR под пайку
피치(mm)(P)
5 mm
피치(인치)(P)
0.197 "
외향 엘보
270°
극 수
12
폴당 용접 핀 수
1
솔더 핀 길이(l)
3.2 mm
솔더핀 크기
1.0 x 1.0 mm
솔더 구멍 직경(D)
1.4 mm
焊接孔直径公差 (D)
+ 0.1 mm
L1（mm）
55 mm
L1（inch）
2.165 "
层数
1
插针排数
1
防触电保护（按照DIN VDE57106）
印刷线路板上方具备防触电性能
防触电保护（按照DIN VDE 0470）
IP 20
防护等级
IP20
通道电阻
≤5 mΩ
插拔次数
≥ 25
插拔力 / 回路，最大
8.5 N
拉力 / 回路，最大
8.5 N

Material data

절연재
PA 9T
컬러 코드
czarny
컬러 차트(유사)
RAL 9011
절연재 그룹
I
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 600
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
접점 기본 재질
CuMg
접점 재질
铜合金
접점 표면
镀锡
镀锡类型
亚光
最低存放温度.
-25 °C
最高存放温度
55 °C
最低操作温度
-50 °C
最高操作温度
100 °C

Rated data acc. to IEC

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
26.8 A
정격 전류, 최대 극 수(Tu=20°C)
19.7 A
정격 전류, 극 수(Tu=40°C)
23.1 A
정격 전류, 최대 극 수(Tu=40°C)
16.9 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV
연면거리, 분
5.4 mm
최소간격, 분
4 mm

Märkdata enligt UL 1059

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
额定电压 (使用组 F / UL 1059)
420 V
정격 전류(사용 그룹 B / UL 1059)
18.5 A
정격 전류(사용 그룹 D / UL 1059)
10 A
승인값 참조
规格为最大值，详情参见认证证书。

Ważna informacja

IPC 준수
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
참고 사항

• Номинальный ток указан для номин. сечения и мин. числа контактов.
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Диаметр монтажной петельки D = 1,4+0,1мм
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Klasyfikacje

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
