Właściwości

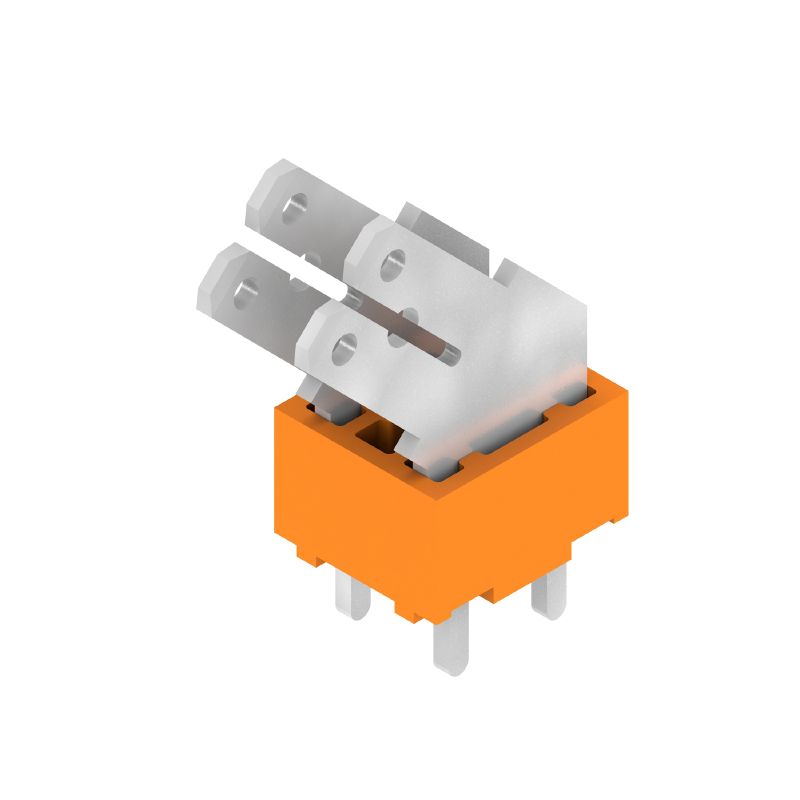

| Wersja | Zacisk płytki drukowanej, 5.00 mm, Liczba biegunów: 2, 135°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, Port płaski, skrzynia |
| Nr zam. | 9511790000 |
| Typ | PCF 5.00/02/135 3.5SN OR BX |
| GTIN (EAN) | 4008190557942 |
| Ilość | 100 szt. |
| parametry produktu |
IEC: 630 V / 24 A UL: 150 V / 15 A |
| opakowanie | skrzynia |
| Głębokość | 9,8 mm |
| Głębokość (cale) | 0,386 inch |
| Wysokość | 21,4 mm |
| Wysokość (cale) | 0,843 inch |
| Najmniejsza wysokość montażu | 17,9 mm |
| Szerokość | 9,8 mm |
| Szerokość (cale) | 0,386 inch |
| Masa netto | 2,03 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Rodzina produktów | System PCF |
| Metoda wykonywania złącz | Port płaski |
| montaż na płytce drukowanej | Połączenie lutowane THR |
| Kierunek odejścia przewodu | 135° |
| Raster w mm (P) | 5 mm |
| Raster w calach (P) | 0,197 " |
| Liczba biegunów | 2 |
| liczba rzędów z biegunami | 1 |
| z możliwością połączenia szeregowego przez klienta | Nie |
| Liczba rzędów | 1 |
| Długość kołka lutowniczego (l) | 3,5 mm |
| Wymiary kołka lutowniczego |
0,8 x 1,0 mm
0,75 x 0,9 mm |
| Średnica otworu oczka lutowniczego (D) | 1,3 mm |
| Tolerancja średnicy otworu oczka lutowniczego (D) | + 0,1 mm |
| liczba kołków lutowanych na biegun | 2 |
| L1 in mm | 5 mm |
| L1 w calach | 0,197 " |
| zabezpieczenie przed dotykiem wg DIN VDE 0470 | IP 00 |
| Stopień ochrony | IP20 |
| Rezystancja skrośna | 1,20 mΩ |
| Materiał izolacyjny | PA |
| Barwny | pomarańczowy |
| Tabela kolorów (podobny) | RAL 2000 |
| grupa materiałów izolacyjnych | I |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 600 |
| Klasa palności wg UL 94 | V-2 |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Struktura warstwowa przyłącza lutowanego | 1.5...3 µm Ni / 5...7 µm Sn |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 100 °C |
| Zakres temperatur montaż, min. | -25 °C |
| Zakres temperatur montaż, max. | 100 °C |
| Tekst referencyjny |
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P) |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 24 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 21 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 24 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 18 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 630 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 320 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 250 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 4 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 4 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 4 kV |
| odporność na zwarcia | 3 x 1s z 192 A |
| Instytut (CSA) | CSA |
| Nr certyfikatu (CSA) | 12400-282 |
| Napięcie znamionowe (grupa użytkowa B / CSA) | 150 V |
| Napięcie znamionowe (grupa użytkowa D / CSA) | 300 V |
| Prąd znamionowy (grupa użytkowa B / CSA) | 15 A |
| Prąd znamionowy (grupa użytkowa D / CSA) | 10 A |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 150 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 300 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 15 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 10 A |
| opakowanie | skrzynia |
| Długość VPE | 129 mm |
| Szerokość VPE | 120 mm |
| Wysokość VPE | 50 mm |
| Test: wytrzymałość znaczników |
|
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
