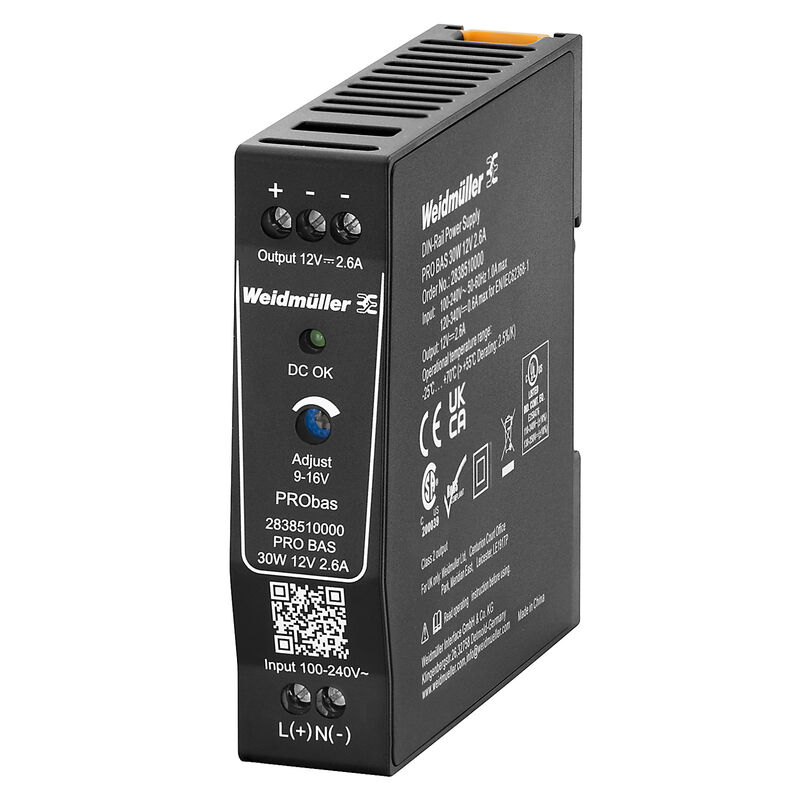

PRO BAS 30W 12V 2.6A
PRO BAS 30W 12V 2.6A
Deratingkurve
Temperature Derating
PRO BAS 30W 12V 2.6A
Deratingkurve
AC-Input Derating
PRO BAS 30W 12V 2.6A
Deratingkurve
DC-Input Derating

PRO BAS 30W 12V 2.6A

Stromversorgung, Schaltnetzgerät, 12 V

Art.-Nr. 2838510000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 12
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Eingang Ausgang Allgemeine Angaben EMV / Schock / Vibration Isolationskoordination Elektrische Sicherheit (angewandte Normen) Anschlussdaten (Eingang) Anschlussdaten (Ausgang) Signalisierung Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319221/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E258476

Allgemeine Bestelldaten

Ausfuehrung
Stromversorgung, Schaltnetzgerät, 12 V
Best.-Nr.
2838510000
Art
PRO BAS 30W 12V 2.6A
GTIN (EAN)
4064675444206
VPE
1 Stück

Abmessungen und Gewichte

Tiefe
85 mm
Tiefe (inch)
3,346 inch
Höhe
90 mm
Höhe (inch)
3,543 inch
Breite
23 mm
Breite (inch)
0,906 inch
Nettogewicht
163 g

Temperaturen

Lagertemperatur
-40 °C...85 °C
Betriebstemperatur
-25 °C...70 °C
Start up
≥ -40 °C
Feuchtigkeit
5…95 % rel. Luftfeuchtigkeit, keine Betauung

Umweltanforderungen

RoHS Compliance Status
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP
d62541f7-8058-4336-b693-7303c8b40800

Eingang

Anschlusstechnik
Schraubanschluss
Eingangssicherung (intern)
Ja
Eingangsspannungsbereich AC
85…264 V AC (Derating @ 100 V AC)
Eingangsspannungsbereich DC
110...370 V DC (derating at <120 V DC)
Einschaltstrom
40 A @ 230 V AC, 25 °C
Empfohlene Vorsicherung
2 A / DI, Schmelzsicherung
6 A, Char. B, Leitungsschutzschalter
2...4 A, Char. C, Leitungsschutzschalter
Frequenzbereich AC
45…65 Hz
Leiteranschlusstechnik
Schraubanschluss
Nenneingangsspannung
110...240 V AC / 120...340 V DC
Nennleistungsaufnahme
33,71 VA
Stromaufnahme im Verhältnis zur Eingangsspannung
  • Spannungsart:
    AC
  • Eingangsspannung:
    230 V
  • Eingangsstrom:
    0,33 A
  • Spannungsart:
    AC
  • Eingangsspannung:
    115 V
  • Eingangsstrom:
    0,56 A
  • Spannungsart:
    DC
  • Eingangsspannung:
    120 V
  • Eingangsstrom:
    0,29 A

Ausgang

Anschlusstechnik
Schraubanschluss
Ausgangsleistung
30 W
Ausgangsspannung, Bemerkung
einstellbar über Potentiometer
Ausgangsspannung, max.
16 V
Ausgangsspannung, min.
9 V
Ausgangsstrom, max.
2,6 A
Dauerausgangsstrom @ UNominal
2.6 A @ 55 °C
1.625 A @ 70°C
Kapazitive Last
5.5mF
Leiteranschlusstechnik
Schraubanschluss
Nennausgangsspannung
12 V DC
Nennausgangsstrom @ UNenn
2.6 A @ 55 °C
Netzausfall-Überbrückungszeit
  • Netzausfall Überbrückungszeit, min.:
    20 ms
  • Eingangsspannungsart:
    AC
  • Eingangsspannung:
    120 V
  • Ausgangsstrom:
    2,6 A
  • Ausgangsspannung:
    12 V
  • Netzausfall Überbrückungszeit, min.:
    80 ms
  • Eingangsspannungsart:
    AC
  • Eingangsspannung:
    230 V
  • Ausgangsstrom:
    2,6 A
  • Ausgangsspannung:
    12 V
Parallelschaltbarkeit
ja, max. 3
Restwelligkeit, Schaltspitzen
≤ 50 mVpp @ Nennlast
Schutz gegen Rückspannung
Ja
Überlastschutz
Ja

Allgemeine Angaben

AC failure bridging time @ Inom
> 80 ms @ 230 V AC / > 20 ms @ 115 V AC
Building Width
23 mm
Driftsindikering
LED grün
Hatásfok
89% @ 230 V AC
Inbyggnadsläge, monteringsanvisning
Horizontal auf Tragschiene TS 35. Oben &amp; unten 50 mm Abstand für freie Luftzufuhr. Ohne seitlichen Abstand anreihbar.
Waagerecht auf DIN-Schiene TS 35, oben und unten 50 mm Abstand für freie Luftzufuhr, 10 mm Abstand zu benachbarten Baugruppen.
oben und unten 50 mm Abstand für freie Luftzufuhr, ohne Abstand anreihbar
Auf Montageschiene TS 35 oben und unten einen Freiraum von 50 mm für eine ungehinderte Luftzufuhr lassen.
MTBF
  • Entsprechend Norm:
    SN 29500
  • Betriebszeit (Stunden), min.:
    950.000 h
  • Umgebungstemperatur:
    40 °C
  • Eingangsspannung:
    230 V
  • Ausgangsleistung:
    30 W
  • Betriebszyklus:
    100 %
Power factor (approx.)
0.45 @ 120 V AC
0.48 @ 230 V AC
Power loss, idling
0,5 W
Power loss, nominal load
3,3 W
Protección contra cortocircuito
Ja
Protection contre la surchauffe
Ja
Protection degree
IP20
Umidità
5…95 % rel. Luftfeuchtigkeit, keine Betauung
Verze skříně
Kunststoff, schutzisoliert
Монтажная высота
90 mm

EMV / Schock / Vibration

Festigkeit gegen Schock IEC 60068-2-27
30g in allen Richtungen
Festigkeit gegen Vibration IEC 60068-2-6
0,7 g gemäß EN50178
Störabstrahlung nach EN55032
Klasse B
Störfestigkeitsprüfung nach
EN61000-4-2 (ESD)
EN61000-4-3 (RS)
IEC 61000-6-4
EN61000-4-4 (Burst)
EN61000-4-5 (Surge)
EN61000-4-6 (conducted)
EN61000-4-8 (Fields)
EN61000-4-11 (Dips)
IEC 61000-6-1
IEC 61000-6-2
IEC 61000-6-3

Isolationskoordination

Isolationsspannung Eingang / Ausgang
3,5 kV
Schutzklasse
II
Verschmutzungsgrad
2

Elektrische Sicherheit (angewandte Normen)

Schutzkleinspannung
SELV acc. to IEC 61010-1
PELV acc. to IEC 61010-2-201
Sicherheitstransformatoren für Schaltnetzgeräte
Gemäß EN 61558-2-16

Anschlussdaten (Eingang)

Anschlusstechnik
Schraubanschluss
Anzahl Klemmen
2 (L,N)
Anzugsdrehmoment, max.
0,6 Nm
Anzugsdrehmoment, min.
0,5 Nm
Leiteranschlussquerschnitt, AWG/kcmil , max.
12 AWG
Leiteranschlussquerschnitt, AWG/kcmil , min.
26 AWG
Leiteranschlussquerschnitt, flexibel , max.
6 mm²
Leiteranschlussquerschnitt, flexibel , min.
0,5 mm²
Leiteranschlussquerschnitt, starr , max.
6 mm²
Leiteranschlussquerschnitt, starr , min.
0,5 mm²
Schraubendreherklinge
0,6 x 3,5

Anschlussdaten (Ausgang)

Anschlusstechnik
Schraubanschluss
Anzahl Klemmen
3 (+ / - -)
Anzugsdrehmoment, max.
0,6 Nm
Anzugsdrehmoment, min.
0,5 Nm
Leiteranschlussquerschnitt, AWG/kcmil , max.
12 AWG
Leiteranschlussquerschnitt, AWG/kcmil , min.
26 AWG
Leiteranschlussquerschnitt, flexibel , max.
6 mm²
Leiteranschlussquerschnitt, flexibel , min.
0,5 mm²
Leiteranschlussquerschnitt, starr , max.
6 mm²
Leiteranschlussquerschnitt, starr , min.
0,5 mm²
Schraubendreherklinge
0,6 x 3,5

Signalisierung

LED grön
Betriebsspannung OK
Status indication
LED grün
Trigger voltage, LED
Uout > 0,9 x Unominal min.
Беспотенциальный контакт
Nein

Klassifikationen

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
