Właściwości
| Wersja | Zasilanie prądowe, zasilacz impulsowy, 48 V |
| Nr zam. | 2467030000 |
| Typ | PRO TOP1 480W 48V 10A |
| GTIN (EAN) | 4050118481938 |
| Ilość | 1 szt. |
| Głębokość | 125 mm |
| Głębokość (cale) | 4,921 inch |
| Wysokość | 130 mm |
| Wysokość (cale) | 5,118 inch |
| Szerokość | 68 mm |
| Szerokość (cale) | 2,677 inch |
| Masa netto | 1 520 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -25 °C...70 °C |
| Wilgotność przy temperaturze pracy | 5...95 % bez obroszenia |
| Rozruch | ≥ -40 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6d8cdf22-8230-4af8-86c8-3558c716666d |
| Bezpiecznik wejściowy (wewnętrzny) | Tak |
| Ochrona przeciwprzepięciowa wejście | warystor |
| Pobór mocy w zależności od napięcia wejściowego |
|
| Początkowy prąd rozruchowy | max. 5 A |
| Technika przyłączeniowa | PUSH IN |
| Zakres częstotliwości AC | 45…65 Hz |
| Zakres napięcia wejściowego DC | 80 ... 410 V DC |
| Zakres napięć zasilania AC | 85…277 V AC |
| Zalecane zabezpieczenie wstępne | 8 A (DI) / 10 A (Char. B), 8 A (Char. C) |
| Znamionowe napięcie wejściowe | 110...240 V AC / 120...340 V DC |
| Znamionowy pobór mocy | 516,1 VA |
| Czas mostkowania przy awarii sieci | > 20 ms @ 115V AC/ 230 VAC |
| czas narastania | ≤ 100 ms |
| DCL - rezerwa obciążenia szczytowego |
|
| Moc wyjściowa | 480 W |
| Możliwość łączenia równoległego | Tak, dla zwiększenia redundancji i mocy (z ORing MOSFET) |
| Napięcie wyjściowe, max. | 56 V |
| Napięcie wyjściowe, min. | 45 V |
| Napięcie wyjściowe, uwaga | regulacja z potencjometrem lub modułem komunikacji |
| Ochrona przed napięciem zwrotnym | Tak |
| Technika przyłączeniowa | PUSH IN |
| Tętnienia resztkowe, wartości szczytowe włączenia | <100 mVPP |
| Znamionowe napięcie wyjściowe | 48 V DC ± 1 % |
| Znamionowe natężenie prądu na wyjściu przy Uznam. | 10 A @ 60 °C |
| Czas podtrzymywania zasilania przy Iznam. | > 20 ms @ 230 V AC / > 20 ms @ 115 V AC |
| Derating | > 60°C (2.5% / 1°C) |
| Kategoria przepięciowa |
III
II |
| Moc tracona, bieg jałowy | 10 W |
| Moc tracona, obciążenie znamionowe | 36,1 W |
| MTBF |
|
| Ochrona przed zwarciem |
Tak
wewnętrzne |
| Powłoka zachowująca kształt | Nie |
| Prąd upłynnościowy doziemny, maks. | 3,5 mA |
| Sprawność | 93% |
| Stopień ochrony | IP20 |
| Wersja obudowy | metal, odporna na korozję |
| Współczynnik mocy (ok.) | >0,9 |
| Badanie odporności na zakłócenia według |
EN 55032:2015
EN 55024:2010/A1:2015 EN 55035:2017 EN 61000-3-2:2014 EN 61000-6-1:2007 EN 61000-6-2:2005 EN 61000-6-3:2007/A1:2011 EN 61000-6-4:2007/A1:2011 |
| Emisja zakłóceń zgodnie z wymaganiami EN 55032 | Klasa B |
| Odporność na wibracje IEC 60068-2-6 |
2.3 g (na szynie DIN)
4 g (montaż bezpośredni) |
| Wytrzymałość udarowa IEC 60068-2-27 | 30 g we wszystkich kierunkach |
| Izolacja wyjście napięciowe / uziemienie | 3,2 kV |
| Izolacja wyjście napięciowe / uziemienie | 0,5 kV |
| Kategoria przepięciowa |
III
II |
| Napięcie izolacji wejście / wyjście | 3,5 kV |
| Stopień ochrony | I, z przyłączem PE |
| Stopień zanieczyszczenia | 2 |
| Bezpieczna separacja / ochrona przed porażeniem prądem elektrycznym | VDE0100-410 / wg DIN57100-410 |
| Elektryczne wyposażenie maszyn | według EN60204 |
| Napięcie bezpieczne |
SELV, zgodnie z normą IEC 60950-1
PELV zgodnie z EN 60204-1 |
| Ochrona przed niebezpiecznymi prądami upływowymi | Wg VDE0106-101 |
| Transformatory ochronne do zasilaczy impulsowych | Zgodnie z EN 61558-2-16 |
| Wyposażenie w elektroniczne środki eksploatacyjne | według EN50178 / VDE0160 |
| końcówka wkrętaka | 0,6 x 3,5 |
| Liczba zacisków | 3 dla L/N/PE |
| Przekrój przyłącza przewodu, AWG/kcmil , max. | 8 AWG |
| Przekrój przyłącza przewodu, AWG/kcmil , min. | 20 AWG |
| Przekrój przyłącza przewodu, elastyczny , max. | 6 mm² |
| Przekrój przyłącza przewodu, elastyczny , min. | 0,2 mm² |
| Przekrój przyłącza przewodu, sztywny , max. | 10 mm² |
| Przekrój przyłącza przewodu, sztywny , min. | 0,2 mm² |
| Technika przyłączeniowa | PUSH IN |
| Końcówka wkrętaka | 0,6 x 3,5 |
| Liczba zacisków | 5 (+ + / - - -) |
| Przekrój przyłącza przewodu, AWG/kcmil , max. | 8 AWG |
| Przekrój przyłącza przewodu, AWG/kcmil , min. | 20 AWG |
| Przekrój przyłącza przewodu, elastyczny , max. | 6 mm² |
| Przekrój przyłącza przewodu, elastyczny , min. | 0,2 mm² |
| Przekrój przyłącza przewodu, stywny , max. | 10 mm² |
| Przekrój przyłącza przewodu, sztywny , min. | 0,2 mm² |
| Technika przyłączeniowa | PUSH IN |
| Przekrój przyłącza przewodu elastycznego (sygnał), maks. | 1,5 mm² |
| Przekrój przyłącza przewodu elastycznego (sygnał), min. | 0,14 mm² |
| Przekrój przyłącza przewodu, AWG/kcmil , max. | 16 |
| Przekrój przyłącza przewodu, AWG/kcmil , min. | 26 mm² |
| Przekrój przyłącza przewodu, sztywny , max. | 1,5 mm² |
| Przekrój przyłącza przewodu, sztywny , min. | 0,14 mm² |
| Technika przyłączeniowa | PUSH IN |
| Czerwona/zielona dioda LED |
Zielona: praca (bez awarii)
Miga na zielono: ostrzeżenie I>90% Miga na zielono/czerwono: wyjście wyłączone (tryb wyłączenia) Błyska na czerwono: przeciążenie/błąd |
| status przekaźnika (maks. obciążenie) | napięcie wyjściowe OK (30 V DC / 1 A) |
| styk bezpotencjałowy | Tak |

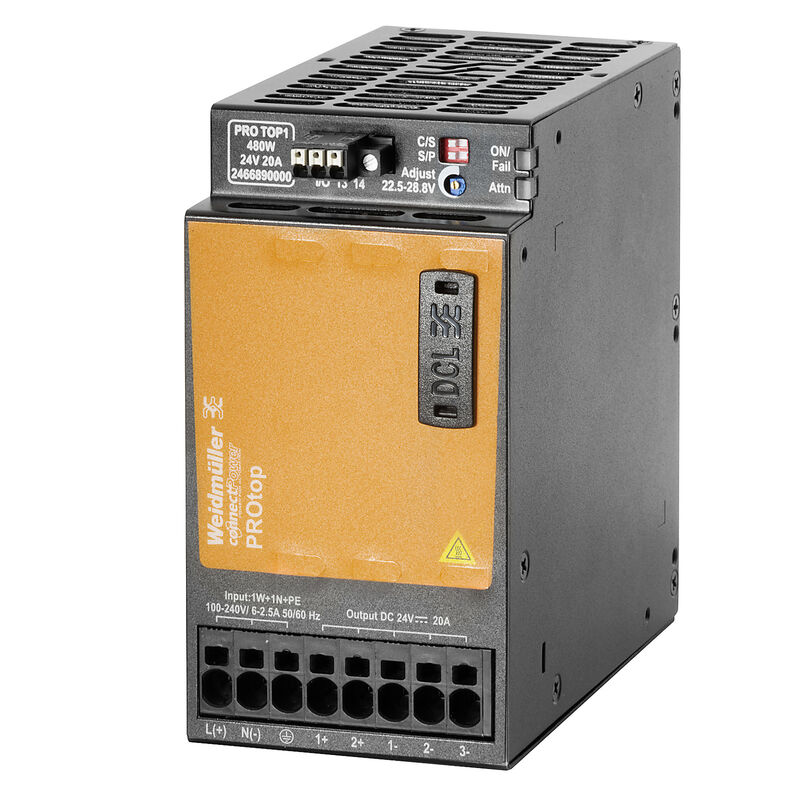

| Podpis obrazu-01 | Illustration similar |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_305375)
[ABS Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_305412) [BV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305413) [DNV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305414) [RINA Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305415) [UL 121201_CSA C22.2 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305964) [UL 508_CSA C22.2 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306769) [DoP EN54.4](https://mdcop.weidmueller.com/mediadelivery/asset/900_310562) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68857) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_310852) |
| Dane projektowe |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39703)
[Application notes -- PROtop-topGUARD_IO-Link_CODESYS](https://mdcop.weidmueller.com/mediadelivery/asset/900_319010) [Application notes -- PROtop_topGUARD_IO-Link_Twincat](https://mdcop.weidmueller.com/mediadelivery/asset/900_319013) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2467030000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2467030000) |
| Dokumentacja użytkownika |
[Operating instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_80239)
[IO-Link Register Description PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_102811) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[Produkt Information PROTOP DE](http://download.weidmueller.com/asset/download/file/86233)
[Produkt Information PROTOP EN](http://download.weidmueller.com/asset/download/file/86234) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| Dopuszczenia |         |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E258476 |
| Nr certyfikatu (cULusEX) | E470829 |
