Właściwości
| Wersja | Fotowoltaika, Skrzynka zespolona, 1100 V, 1 MPP, 2 wejścia / 1 wyjście na MPP, Ochronnik przeciwprzepięciowy I / II, WM4C |
| Nr zam. | 2791920000 |
| Typ | PVN DC 2I 1O 1MPP SPD1R WM4 11 |
| GTIN (EAN) | 4064675072966 |
| Ilość | 1 szt. |
| Głębokość | 132 mm |
| Głębokość (cale) | 5,197 inch |
| Wysokość | 234 mm |
| Wysokość (cale) | 9,213 inch |
| Szerokość | 200 mm |
| Szerokość (cale) | 7,874 inch |
| Masa netto | 1 660 g |
| Temperatura otoczenia | -40 °C...+50 °C |
| Wilgotność | 5...95 % bez obroszenia |
| Status zgodności z dyrektywą RoHS | Zgodne |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | bdab5698-6a20-4370-8e28-8810d882d01a |
| Czasokres | 5 lat |
| Prąd na maksymalny punkt mocy, maks. | 30 A |
| Znamionowa obciążalność prądowa krótkoterminowa |
|
| Znamionowe napięcie stałe | 1 100 V |
| Materiał izolacyjny |
Poliwęglan
Poliester wzmacniany włóknem szklanym, poliwęglan |
| mocowanie obudowy | Za pomocą stóp montażowych |
| rodzaj montażu |
montaż naścienny
4 wkręty |
| Rodzaj przyłącza – przewód | Wtyk WM4C |
| Stopień ochrony | II |
| udarność |
IK08 Zgodnie z wymaganiami IEC 62208
IK 10 Zgodnie z wymaganiami IEC 62262 |
| Miejsce instalacji | Chroniony obszar zewnętrzny (ląd i morze) |
| Stopień ochrony | IP65 |
| Funkcjonalne złącze uziomowe |
|
| Fuses | Nie |
| Liczba punktów maksymalnej mocy (MPP) | 1 |
| Liczba wejść przewodów na MPP | ≤ 2 |
| Liczba wpustów kablowych | 2 |
| Maks. ilość wejść DC | na układ maksymalnego punktu mocy, 2 wejścia połączone równolegle |
| Styk zewnętrzny ochronnika przeciwprzepięciowego |
|
| Typ bezpiecznika | ani wkładki bezpiecznika ani uchwytu bezpiecznika |
| Wejście DC + & - |
|
| Liczba wejść | 2 |
| Maks. ilość wyjść DC | na układ maksymalnego punktu mocy, 1 wyjście |
| Wyjście DC + & - |
|

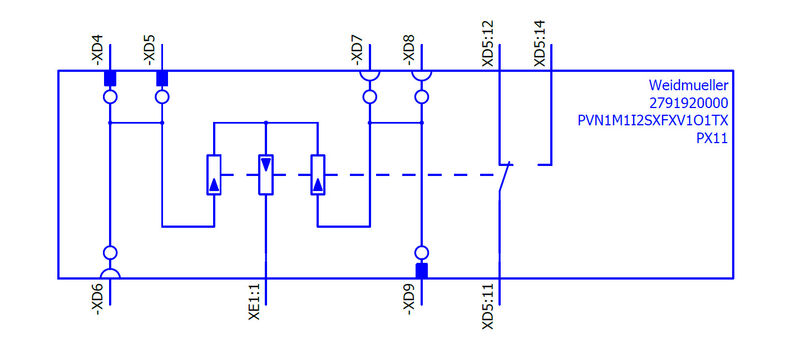

| Klasa wymagań | Typ I/II |
| Maksymalne ciągłe napięcie robocze DC, tryb UCPV +/-, -/PE, +/PE | 1 100 V |
| napięcie systemu PV, maks. Ucpv | 1 100 V |
| Poziom ochrony Up (+/-) | ≤ 3.8 kV |
| Poziom ochrony Up (+/PE) | ≤ 3.8 kV |
| Poziom ochrony Up (-/PE) | ≤ 3.8 kV |
| Prąd rozładowania, maks. (8/20 µs) | 40 kA |
| Prąd wyładowczy In (8/20 µs) | 20 kA |
| Prąd zwarciowy ISCPV | 11 000 A |
| Łączny prąd wyładowczy Iłączny (8/20 µs) | 50 kA |
| Rodzaj napięcia | DC |
| Wykonanie odłącznika | bez przełącznika |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [PV Next Mini EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_249279) |
| Dane projektowe |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_245585)
[Application notes -- Schematic Diagram for PV Next Mini](https://mdcop.weidmueller.com/mediadelivery/asset/900_262407) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2791920000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2791920000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2791920000&norm=0) |
| Dokumentacja techniczna |
[Customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_245172)
[2932700000_00_03-2023_DRILL-TEMP_PV-Next_20-20](https://mdcop.weidmueller.com/mediadelivery/asset/900_295795) |
| Dokumentacja użytkownika |
[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571)
[MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695) [Instruction leaflet PV NEXT MINI](https://mdcop.weidmueller.com/mediadelivery/asset/900_284688) [Manual PV Next Mini](https://mdcop.weidmueller.com/mediadelivery/asset/900_318996) |
| Biała księga |
[Fact Sheet DE PV CB Wie man Gebäude gegen Blitzeinschläge schützt](https://mdcop.weidmueller.com/mediadelivery/asset/900_249825)
[Fact Sheet DE PV Wie man die Lebensdauer eines GAK verlängert](https://mdcop.weidmueller.com/mediadelivery/asset/900_249826) [Fact Sheet EN PV Combiner Box earthing](https://mdcop.weidmueller.com/mediadelivery/asset/900_303983) [Fact Sheet DE PV Combiner Box Erdung](https://mdcop.weidmueller.com/mediadelivery/asset/900_303984) [Fact Sheet DE PV CB Wann Sicherungen zu installieren sind](https://mdcop.weidmueller.com/mediadelivery/asset/900_249827) [Fact Sheet DE CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249828) [Fact Sheet EN PV CB When DC fuses are mandatory to install](https://mdcop.weidmueller.com/mediadelivery/asset/900_249829) [Fact Sheet EN CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249830) [Fact Sheet EN PV How to protect buildings against lightning strikes](https://mdcop.weidmueller.com/mediadelivery/asset/900_249831) [Fact Sheet EN PV How to extend the life time of a Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_249832) [Fact Sheet DE CB PV Strings kombinieren](https://mdcop.weidmueller.com/mediadelivery/asset/900_290541) [Fact Sheet EN CB Combining PV strings](https://mdcop.weidmueller.com/mediadelivery/asset/900_290550) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| Długa specyfikacja |
Combiner box for inverters with 1 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to EN 51543-32. MPP1: Max. string voltage Uoc: 1100V Approval according to low voltage switchgear and controlgear IEC 61439-1:2011 and EN 61439-2:2011 |
| Dopuszczenia |  |
| ROHS | Zgodny |
Akcesoria
-
Nr. produktu:2659350000Jedn. opak.:100 szt.
Opaska kablowa, 4.5 x 290 mm, poliamid 66, 220 N
-
Nr. produktu:2877850000Jedn. opak.:1 szt.
Fotowoltaika, Kabel ze złączem Y, 1x WM4 C Female, 2x MC4 Male, 6mm², 1500 V
-
Nr. produktu:2877860000Jedn. opak.:1 szt.
Fotowoltaika, Kabel ze złączem Y, 1x WM4 C Male, 2x MC4 Female, 6mm², 1500 V
-
-
-
Nr. produktu:2749910000Jedn. opak.:1 szt.
Wkrętak, Szerokość końcówki (B): 3 mm, 150 mm, Grubość końcówki (A): 3
-
-
Nr. produktu:9536040000Jedn. opak.:1 szt.
FPC (pusta obudowa z poliwęglanu), Stopa montażowa, nakładki mocujące, Wysokość: 40 mm, Szerokość: 19 mm, Głębokość: 35.5 mm, tworzywo: Poliamid, Jasnoszary
-
Nr. produktu:2749810000Jedn. opak.:1 szt.
Wkrętak, Szerokość końcówki (B): 3.5 mm, Długość końcówki: 100 mm, Grubość końcówki (A): 0.6 mm
-
Nr. produktu:2749850000Jedn. opak.:1 szt.
Wkrętak, Szerokość końcówki (B): 5.5 mm, Długość końcówki: 125 mm, Grubość końcówki (A): 1 mm
-
-
-
-
Nr. produktu:3077650000Jedn. opak.:1 szt.
Fotowoltaika, Blind plug, Akcesoria, Zaślepka, 50 sztuki
Cabinet InfrastructureOpaski kabloweSpecjalne opaski kabloweOpaski kablowe odporne na promieniowanie UV
FotowoltaikaAkcesoriaKonfekcjonowanie wiązek kabli fotowoltaicznychKabel ze złączem Y
NarzędziaCięcieNarzędzia do cięcia
FotowoltaikaAkcesoriaOsłony przeciwsłoneczne PV
NarzędziaWkrętakiWkrętaki w izolacji VDE i zestawyWkrętaki z końcówką krzyżową, typu Phillips
NarzędziaUsuwanie izolacjiNarzędzia do usuwania izolacji z tworzyw specjalnychNarzędzia
Systemy i komponenty obudówObudowy z tworzywa sztucznegoSeria FPC i MPCAkcesoria - FPC i MPCzewnętrzne nakładki mocujące
NarzędziaWkrętakiWkrętaki w izolacji VDE i zestawyWkrętaki z końcówką płaską
FotowoltaikaZłączaZłącza PV-Stick podłączane przez użytkownika
FotowoltaikaZłączaAkcesoria
FotowoltaikaAkcesoriaSealing sets
Jest dodatkiem
-
-
Nr. produktu:3077650000Jedn. opak.:1 szt.
Fotowoltaika, Blind plug, Akcesoria, Zaślepka, 50 sztuki
FotowoltaikaAkcesoriaOsłony przeciwsłoneczne PV
FotowoltaikaAkcesoriaSealing sets
Odpowiedniki
FotowoltaikaZłączaZłącza PV-Stick podłączane przez użytkownika
Części zamienne
-
Nr. produktu:2530530000Jedn. opak.:9 szt.
Ochronnik przeciwprzepięciowy, Niskie napięcie, Akcesoria, Ochronnik przeciwprzepięciowy I / II, Ogranicznik zapasowy
Ochrona odgromowa i przeciwprzepięciowaSPD dla systemów energetycznychPhotovoltaicsVPU PV I + II1000 VZapasowa wkładka ochronnika przeciwprzepięciowego
