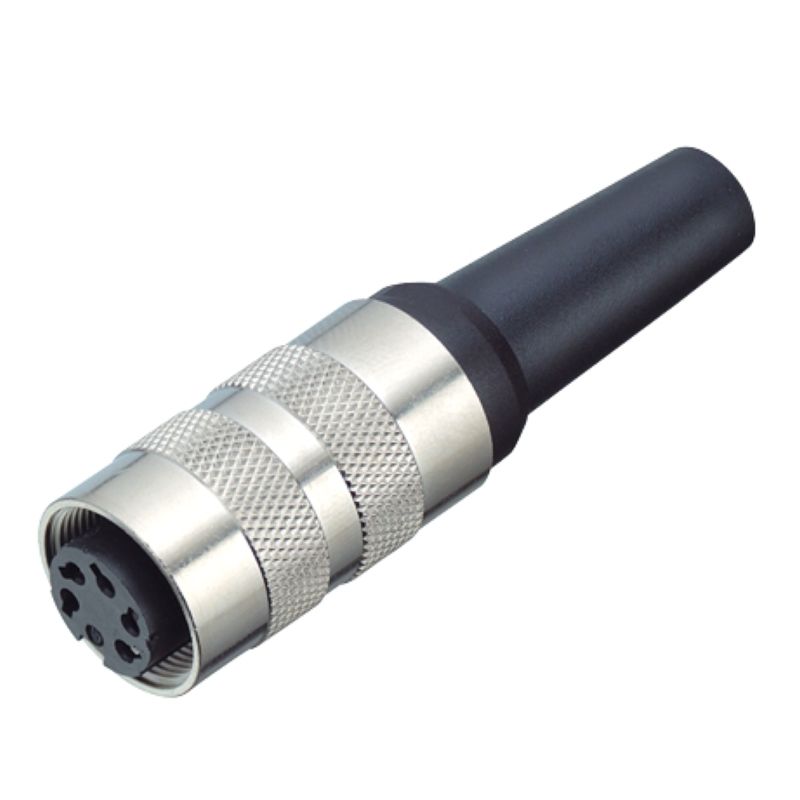

SAIB-M16-12/9

Dołączalny łącznik instalacyjny, M16, złącze żeńskie, proste

Nr. produktu 1548830000

Wersja	Dołączalny łącznik instalacyjny, M16, złącze żeńskie, proste
Nr zam.	1548830000
Typ	SAIB-M16-12/9
GTIN (EAN)	4050118355123
Ilość	1 szt.

Masa netto

26 g

Status zgodności z dyrektywą RoHS	Zgodne
REACH SVHC	Lead 7439-92-1
SCIP	ebf89fc8-a87f-4691-b87a-dfb9921774b4

Cykle wpinania	≥ 500
kodowanie	brak
Liczba biegunów	12
Materiał pierścienia gwintowanego	odlew ciśnieniowy cynkowy
napięcie znamionowe	60 V
Podstawowy materiał obudowy	PA
Powierzchnia styku	Ag (srebro)
Przekrój przyłącza	0,14...0,75 mm² (2-, 4-, 5-, 6-, 7- oraz 8-biegunowe) / 0,14...0,25 mm² (12- oraz 16-biegunowe)
Przekrój przyłącza przewodu, maks.	0,75 mm²
Przekrój przyłącza przewodu, min.	0,14 mm²
Przekrój przyłącza, maks.	0,25 mm²
Przekrój przyłącza, min.	0,14 mm²
Przyłącze ekranu	Nie
Prąd znamionowy	3 A
Prąd znamionowy	7 A (2-biegunowe) / 6 A (4- oraz 5-biegunowe) / 5 A (6-, 7- oraz 8-biegunowe) / 3 A (12- oraz 16-biegunowe)
Rodzaj przyłącza	Połączenie lutowane
Stopień ochrony	IP40
Stopień zanieczyszczenia	3
Wytrzymałość izolacji	10⁸ Ω
Zakres temperatury obudowy	-40 - +85 °C
Średnica kabla, maks.	8 mm
Średnica kabla, min.	6 mm

Dane projektowe	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_293583)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1548830000)
Dokumentacja użytkownika	[Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_71177)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)
Broszury	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Dopuszczenia	![CE](/picture/CE.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Zgodny
