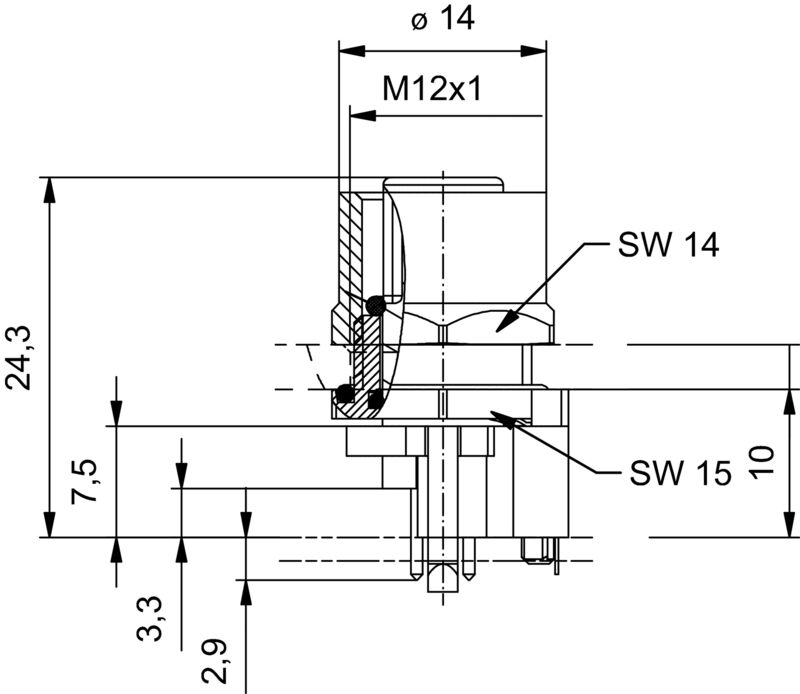

SAIE-M12B-5-H10TL

Wtyk montażowy, M12, Gwint montażowy: M 12, Liczba biegunów: 5, Długość przewodu plecionego / kabla:

Nr. produktu 2422760000

Wersja	Wtyk montażowy, M12, Gwint montażowy: M 12, Liczba biegunów: 5, Długość przewodu plecionego / kabla:
Nr zam.	2422760000
Typ	SAIE-M12B-5-H10TL
GTIN (EAN)	4050118431124
Ilość	10 szt.

Masa netto

17,6 g

Status zgodności z dyrektywą RoHS	Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)	6c
REACH SVHC	Lead 7439-92-1
SCIP	0ea6d931-f9e9-40a6-89d9-8d67103189d3

Gwint montażowy	M12
kodowanie	Kodowanie A
Liczba biegunów	5
Obudowy	Złącze żeńskie M12
Powierzchnia obudowy	niklowany
Przyłącze ekranu	Nie
rodzaj montażu	Mocowanie na panelu tylnym
Wysokość mocowania	10 mm
napięcie znamionowe	60 V
Napięcie znamionowe	250 V (4-biegunowy) / 60 V (5-biegunowy)
Prąd znamionowy	4 A
Prąd znamionowy	4 A
zakres temperatur	-30…80 °C
Stopień ochrony	IP67
Powierzchnia styku	Au (złoto)
Podstawowy materiał obudowy	CuZn niklowany
Ścieżka połączenia	M12
Moment dokręcający	M12: 0,8 Nm
Gwint montażowy	M 12
Moment dokręcania przy montażu	maks.: 1,2 Nm
Zakres momentu dokręcania przy montażu	1.2 Nm
Wytrzymałość izolacji	100 MΩ
Stopień zanieczyszczenia	3 (2 w uszczelnionym obszarze)
Cykle wpinania	≥ 100
Materiał styków	Stop Cu
Materiał nakrętki blokującej	CuZn niklowany
Materiał obudowy montowanej kołnierzowo	CuZn niklowany

Liczba biegunów	5
Podstawowy materiał obudowy	CuZn niklowany
Ścieżka połączenia	M12
Materiał styków	Stop Cu
Powierzchnia styku	Au (złoto)
rodzaj montażu	Mocowanie na panelu tylnym
Stopień ochrony	IP67
Cykle wpinania	≥ 100

Materiał styków	Stop Cu
Powierzchnia styku	Au (złoto)

Dane projektowe	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46040)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2422760000)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)
Broszury	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

ROHS

Zgodny
