SAIL-M12BG-2SD5.0UBL

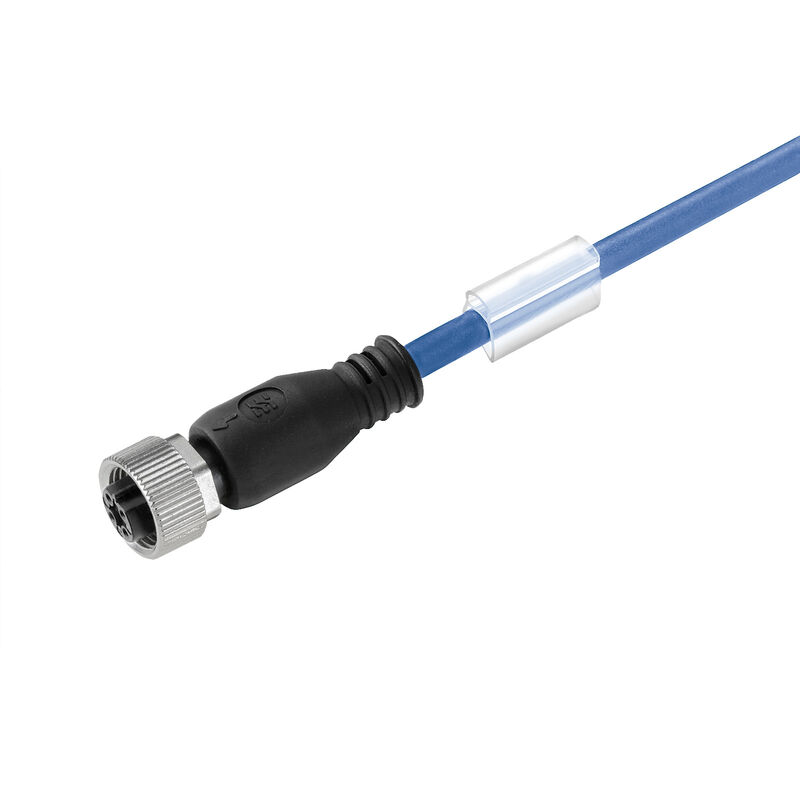

Zdjęcie produktu
SAIL-M12BG-2SD5.0UBL
Rysunek wymiarowy
Straight socket
SAIL-M12BG-2SD5.0UBL

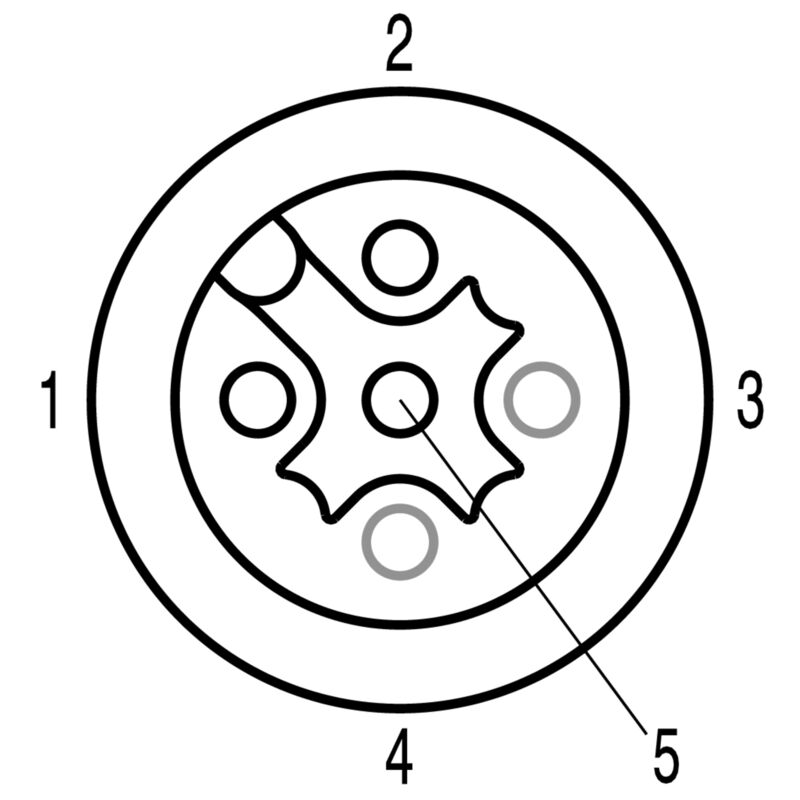

Schemat biegunów
SAIL-M12BG-2SD5.0UBL

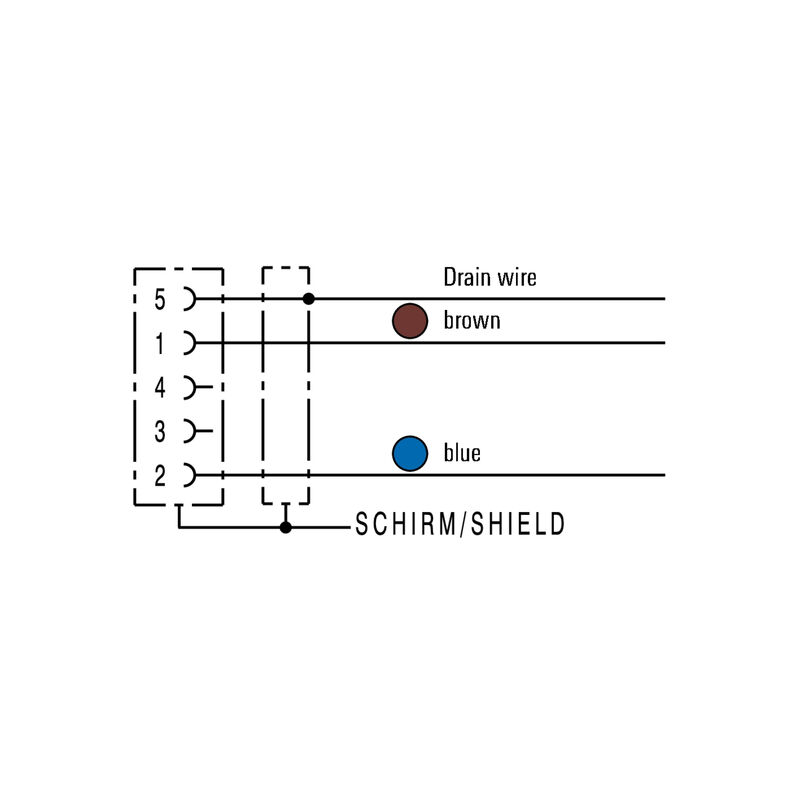

Schemat połączeń
SAIL-M12BG-2SD5.0UBL
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-2SD5.0UBL

Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 2, 5 m, złącze żeńskie, proste, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 3108000500
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 7 Jest dodatkiem 6 Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla Dane ogólne techniczne Właściwości elektryczne Standardy ogólne wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Változat
Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 2, 5 m, złącze żeńskie, proste, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Rendelési szám
3108000500
Típus
SAIL-M12BG-2SD5.0UBL
GTIN (EAN)
4099987808507
Ilość
1 szt.

Wymiary i masa

Masa netto
172 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS megfelelőségi állapot
Zgodne, z wyłączeniem
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1

Specyfikacje techniczne kabla

Cykle gięcia
3 miliony
Długość kabla
5 m
Ekranowane
Tak
Halogenki
Nie
Indukcyjność kabla
<1 μH/m
izolacja
PP
Kabel hybrydowy
Nie
Kodowanie kolorami
brązowy
niebieski
kolor płaszcza
niebieski (RAL 5015)
Konfigurowalna długość kabla
Nie
Length of torsion
1 m
Materiał płaszcza
PUR
Napięcie izolacji
500 V AC / 750 V DC
Nie zawiera LABS
Tak
Odporne na hydrolizę i działanie mikroorganizmów
Tak
Odporność na iskry spawalnicze
Ne
Odporność na olej
gemäß IEC 60811:404
odporność na rozprzestrzenianie się płomienia
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-1-2
Outside diameter
4.6 mm ± 0.2 mm
promień zgięcia min., ruchomy
10 x cable diameter
promień zgięcia, min., ułożony na stałe
5 x cable diameter
Przekrój przewodu ciągłości
0,25 mm²
Przekrój żyły
0,34 mm²
Przydatność do łańcucha ciągowego
Oui
Przyspieszenie
5 m/s²
Prędkość
3,33 m/s
Pólusok száma
2
Rdzeń zgodnie z UL AWM style
10493 (80 °C / 300 V)
Schweißperlenfest
Nie
Sheath material hygroscopic
Nie
Sieciowane radiacyjnie
Nie
Temperature range, moving
-25...80 °C
Teplotní rozpětí, stacionární
-50...80 °C
Wydajność kabla
<200 pF/m
wytrzymałość na rozciąganie
15 N
Wytrzymałość na skręcanie
360 °/m
Zewnętrzna okładzina zgodnie z UL AWM style
20549 (80 °C / 300 V)
Zintegrowana żyła ciągłości
Tak

Dane ogólne techniczne

Csatlakozási menet
M12
Cykle wpinania
≥ 100
Kódolás
Kodowanie A
LED
Nie
Materiał pierścienia gwintowanego
odlew ciśnieniowy cynkowy
Materiał styków
CuZn35PB2
Napięcie znamionowe
60 V
Opór izolacji
108 Ω
rozmiar klucza
12 mm
Stopień ochrony
IP65
IP66
IP67
IP68
IP69
po wkręceniu
Stopień zanieczyszczenia
3
Superficie dei contatti
pozłacany
Version
złącze żeńskie, proste
Zakres temperatury obudowy
-25…+85 °C
zmostkowany
Nie
Znamionowe natężenie prądu
4 A
Основной материал корпуса
PUR

Właściwości elektryczne

Névleges feszültség
60 V
Szigetelési ellenállás
108 Ω

Standardy ogólne

Norma dot. łączników wtykowych
IEC 61076-2-101

wtyki lewe

Wtyk po lewej
złącza, M12, Kodowanie A, Liczba biegunów: 2, styk żeński, prosty, Ekranowane

wtyki prawe

Wtyk po prawej
Wolny koniec przewodu

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
