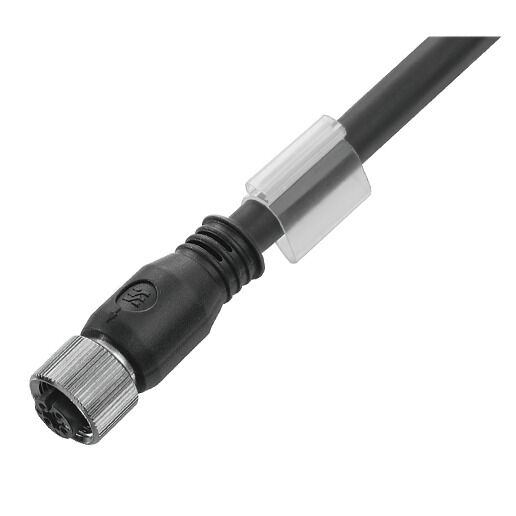

SAIL-M12BG-8S3.0U
SAIL-M12BG-8S3.0U
Rysunek wymiarowy
Straight socket
SAIL-M12BG-8S3.0U
Schemat biegunów
Socket
SAIL-M12BG-8S3.0U
Schemat połączeń

SAIL-M12BG-8S3.0U

Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 8, 3 m, złącze żeńskie, proste, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 1890520300
Pobierz kartę katalogową Wsparcie inżynieryjne
Akcesoria 6 Produkty pokrewne 13
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla 일반 기술 데이터 Właściwości elektryczne Standardy ogólne Normy wtyki lewe wtyki prawe zdjęcia produktów Klasyfikacje

Dopuszczenia

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E307231

Ogólne dane zamówieniowe

Verze
Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 8, 3 m, złącze żeńskie, proste, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Order No.
1890520300
Typ
SAIL-M12BG-8S3.0U
GTIN (EAN)
4032248503049
Ilość
1 szt.

Wymiary i masa

Masa netto
180 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, z wyłączeniem
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Specyfikacje techniczne kabla

Cykle gięcia
1 mln
Długość kabla
3 m
Ekranowane
Tak
Halogenki
Nie
izolacja
PP
Kodowanie kolorami
niebieski
czerwony
biały
brązowy
zielony
żółty
szary
różowy
kolor płaszcza
czarny
Konfigurowalna długość kabla
Nie
Liczba biegunów
8
Materiał płaszcza
PUR
Odporne na ściegi spawalnicze
Nie
Odporność na iskry spawalnicze
Nie
promień zgięcia min., ruchomy
12 x średnica kabla
promień zgięcia, min., ułożony na stałe
5 x średnica kabla
Przekrój żyły
0,25 mm²
Przydatność do łańcucha ciągowego
Tak
Przyspieszenie
5 m/s²
Prędkość
100 m/s
Sieciowane radiacyjnie
Nie
Wytrzymałość na skręcanie
360 °/m
Zakres temperatur, stały
-40...80 °C
Zakres temperatur, zmienny, min. / maks.
-25...80 °C
Zewnętrzna okładzina zgodnie z UL AWM style
20549 (80 °C / 300 V)
Średnica zewnętrzna
6.3 mm ± 0.2 mm

일반 기술 데이터

AF size
13 mm
Ciclos de enchufado
≥ 100
Codierung
A-kodad
Connection thread
M12
Grado de polución
3
Housing main material
PUR
Insulation resistance
108 Ω
jumpered
Nie
Kontaktoberfläche
pozłacany
LED
Nie
Matériau de la bague filetée
mosiądz, niklowany
Meghúzási nyomaték
M12: 1.0 Nm
Nominal current
2 A
Nominal voltage
30 V
Plage de températures du coffret
-40 - +85 °C
Tipo de protección
IP67
po wkręceniu
IP65
IP66
Version
złącze żeńskie, proste

Właściwości elektryczne

Jmenovité napětí
30 V
Opór izolacji
108 Ω

Standardy ogólne

Norma dot. łączników wtykowych
IEC 61076-2-101
Nr certyfikatu (cULus)
E307231

Normy

Norma dot. łączników wtykowych
IEC 61076-2-101

wtyki lewe

Spina di collegamento a sinistra
M12, Kodowanie A, IP67, styk żeński, prosty, Tworzywo sztuczne, Ekranowane

wtyki prawe

Spina di collegamento a destra
Wolny koniec przewodu

zdjęcia produktów

Nagłówek obrazu-06
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Podpis obrazu-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
