SAIL-M12GM12W-4-3.0UGE
SAIL-M12GM12W-4-3.0UGE
尺寸图
Male, straight
SAIL-M12GM12W-4-3.0UGE
尺寸图
Angled socket
SAIL-M12GM12W-4-3.0UGE
插针分配方案
M12 = A-coded
SAIL-M12GM12W-4-3.0UGE
插针分配方案
M12 = A-coded
SAIL-M12GM12W-4-3.0UGE
接线图

SAIL-M12GM12W-4-3.0UGE

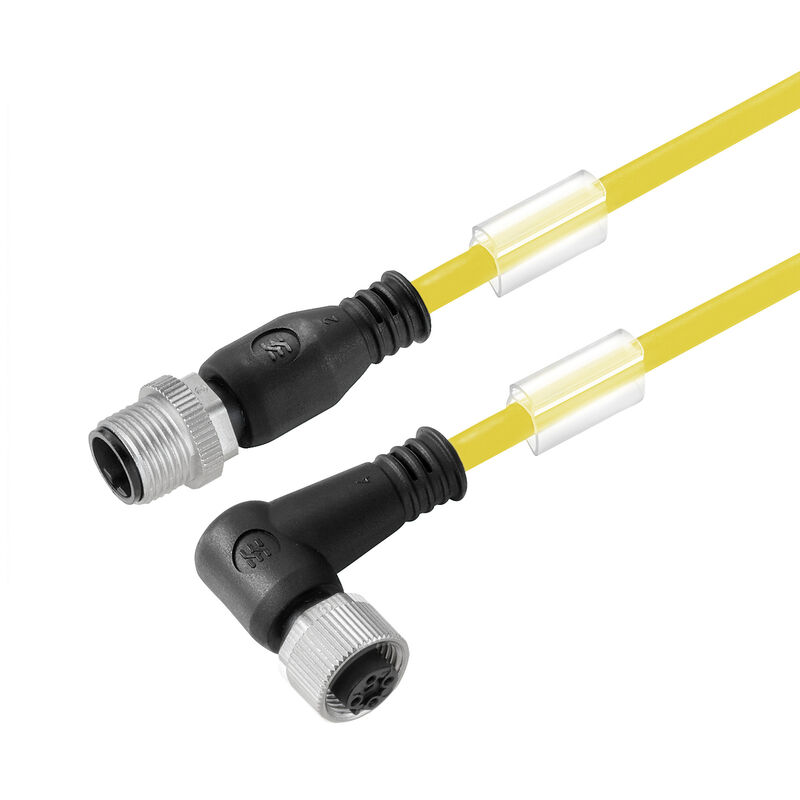

传感器/执行器导线, 导线, M12 / M12, 回路数 : 4, 3 m, 针式，直 - 孔式，90°, 带屏蔽: 无, LED: 不, 护套材料: PUR, 卤素: 不

商品编号 1093070300
下载技术数据页 产品下载 工程支持
配件 7 相关商品 5
审批 通用订货数据 尺寸和重量 环保产品合规 电缆技术参数 基本技术信息 电气特性 通用标准 标准 左插头 右插头 产品图片 分类

审批

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
一致

通用订货数据

Version
传感器/执行器导线, 导线, M12 / M12, 回路数 : 4, 3 m, 针式，直 - 孔式，90°, 带屏蔽: 无, LED: 不, 护套材料: PUR, 卤素: 不
Order No.
1093070300
Type
SAIL-M12GM12W-4-3.0UGE
GTIN (EAN)
4032248865321
数量
1 PC

尺寸和重量

净重
88 g

环保产品合规

RoHS Compliance Status
合规，有例外
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

电缆技术参数

Accélération
5 m/s²
Blindé
无
Codifica a colori
棕色
白色
蓝色
黑色
Couleur de la gaine
黄色
Cycles de courbure
5 Mio
Gaine selon UL AWM
20549 (80 °C / 300 V)
Halogène
不
Hegesztési szikrákkal szembeni ellenállás
无
Isolation
PP
Length of torsion
1 m
Longueur de câble configurable
是
Longueur du câble
3 m
Matériau de la gaine
PUR
Number of poles
4
Odporne na ściegi spawalnicze
无
Outside diameter
4.7 mm ± 0.2 mm
Rayon de courbure, min., fixe
5 *直径
Rayon de courbure, mobile
10 x 电缆直径
Résistance à la flamme
In accordance with UL1581 UL / CUL FT2
符合 IEC 60332-2-2
Résistant à l'hydrolyse et aux microbes
是
Réticulé par irradiation
无
sans LABS
是
Section du conducteur
0,34 mm²
Temperature range, stationary
-40...80 °C
Temperaturområde, rörligt
-25...80 °C
Tenue aux huiles
符合 IEC 60811:404
Utilisation sur chaîne porte-câbles
是
Vitesse
5 m/s
Âme selon UL AWM
10493 (80 °C / 300 V)
Циклы изгиба при скручивании
> 5 Mio.
비틀림 저항
360 °/m

基本技术信息

IP67
IP68
安装完毕后
IP65
IP66
Coding
A 编码
Connection thread
M12 / M12
Contact surface
镀金的
Housing main material
PUR
Insulation resistance
108 Ω
jumpered
不
LED
不
Nominal current
4 A
Nominal voltage
250 V
Plugging cycles
≥ 100
Pollution severity
3
Shock and vibration proof according to
B截面
Temperature range of housing
-25…+85 °C
Threaded ring material
黄铜材质, 镀镍的
Tightening torque
M12: 0.8 - 1.2Nm
Version
针式，直 - 孔式，90°

电气特性

Insulation resistance
108 Ω
Nominal voltage
250 V

通用标准

Connector standard
IEC 61076-2-101

标准

Schock- und Vibrationssicher gemäß
B截面
Steckverbinder Norm
IEC 61076-2-101

左插头

Plug left
M12, A 编码, IP69, 针式端头, 笔直, 塑料, 不带屏蔽

右插头

Plug right
M12, A 编码, IP69, 孔式端头, 弯曲 90°, 塑料, 不带屏蔽

产品图片

图片标题-08
理想的工具：Screwty ® 带扭矩功能
图片签名-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

分类

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
