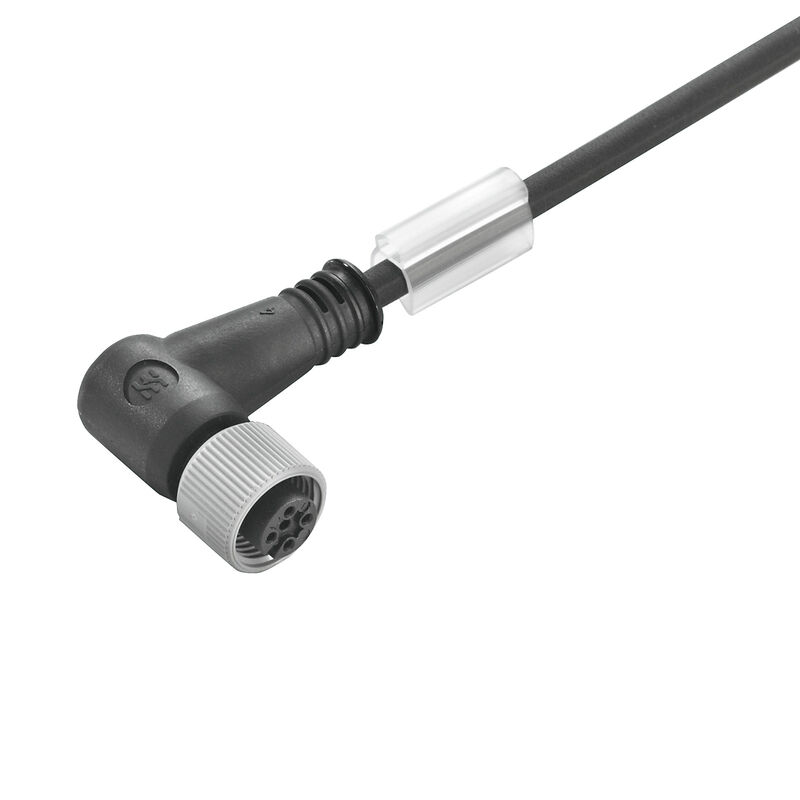

SAIP-M12BW-5-5.0V
SAIP-M12BW-5-5.0V
Rysunek wymiarowy
Angled socket
SAIP-M12BW-5-5.0V
Schemat biegunów
M12 = A-coded
SAIP-M12BW-5-5.0V
Schemat połączeń
SAIP-M12BW-5-5.0V
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIP-M12BW-5-5.0V

센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M12, 폴 수 : 5, 5 m, 소켓, 꺾임, 차폐: 아니요, LED: 아니요, 외피 재질: PVC, 할로겐: 예

항목 번호 1466010500
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 6
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 케이블의 기술 사양 일반 기술 데이터 전기 속성 일반 표준 표준 플러그, 좌 플러그, 우 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E307231

일반 주문 데이터

버전
센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M12, 폴 수 : 5, 5 m, 소켓, 꺾임, 차폐: 아니요, LED: 아니요, 외피 재질: PVC, 할로겐: 예
Order No.
1466010500
유형
SAIP-M12BW-5-5.0V
GTIN(EAN)
4050118275018
수량
1 items

치수 및 중량

순중량
252 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

케이블의 기술 사양

Bestrålning tvärbunden
아니요
Beständighet mot svetsgnistor
아니요
Campo delle temperature, posa mobile
-5...80 °C
Core cross-section
0,34 mm²
Färkodning
갈색
흰색
파란색
검은색
회색
Gama de temperatura, fija
-30...80 °C
Halogen
예
Hegesztésnek ellenálló
아니요
Insulation
PVC
Konfigurerbar kabellängd
아니요
Lunghezza del cavo
5 m
Mantel i enlighet med UL AWM-stil
2464 (80 °C / 300 V)
Mantelmaterial
PVC
Outside diameter
5.7 mm ± 0.2 mm
Shielded
아니요
Vhodné pro nosiče kabelů
아니요
Vridtålighet
0 °/m
외피 색상
검정
폴 수
5

일반 기술 데이터

LED
아니요
결선 나사산
M12
공칭 전압
60 V
나사선 링 재질
플라스틱
버전
소켓, 꺾임
보호 등급
IP65
IP66
IP67
IP68
스크류된 경우
오염 심각도
3
절연 저항
108Ω
점퍼 연결
아니요
접점 표면
금도금
정격 전류
4 A
조임 토크
M12: 0.8 - 1.2 Nm
코딩
A-코딩
플러그 주기
≥ 100
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+85 °C

전기 속성

Nominell spänning
60 V
Сопротивление изоляции
108Ω

일반 표준

Csatlakozó, standard
IEC 61076-2-101
Tanúsítvány száma (cULus)
E307231

표준

Csatlakozó, standard
IEC 61076-2-101

플러그, 좌

플러그 좌측
M12, A-코딩, IP69, 수형 접점, 90° 꺾임, 플라스틱, 비차폐

플러그, 우

플러그 우측
자유 컨덕터 엔드

분류

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
