SCD 3.81/16/90G 3.2SN BK BX

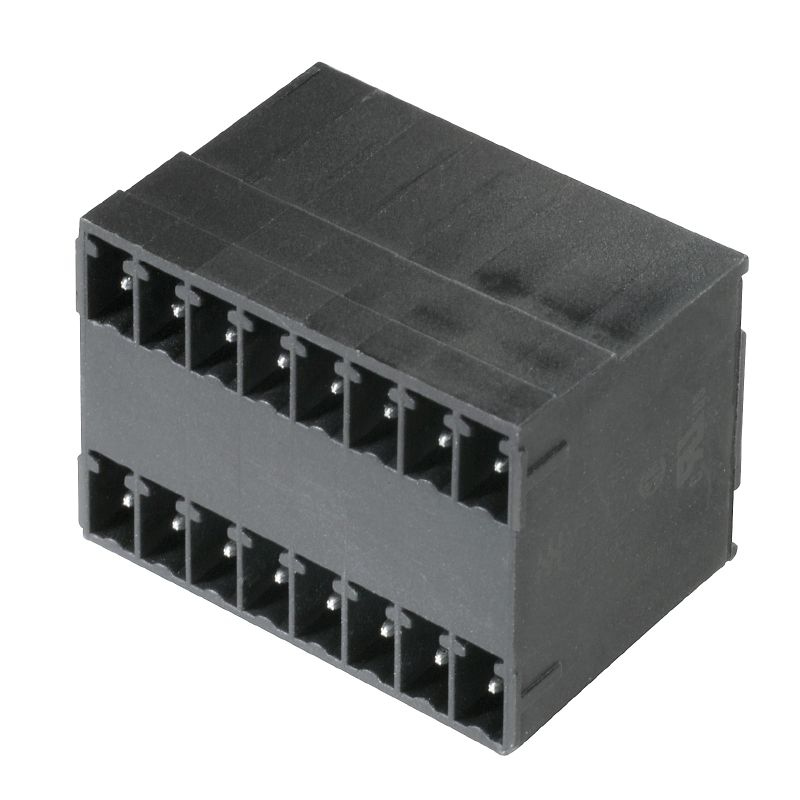

Produktillustration
Avbildning liknande

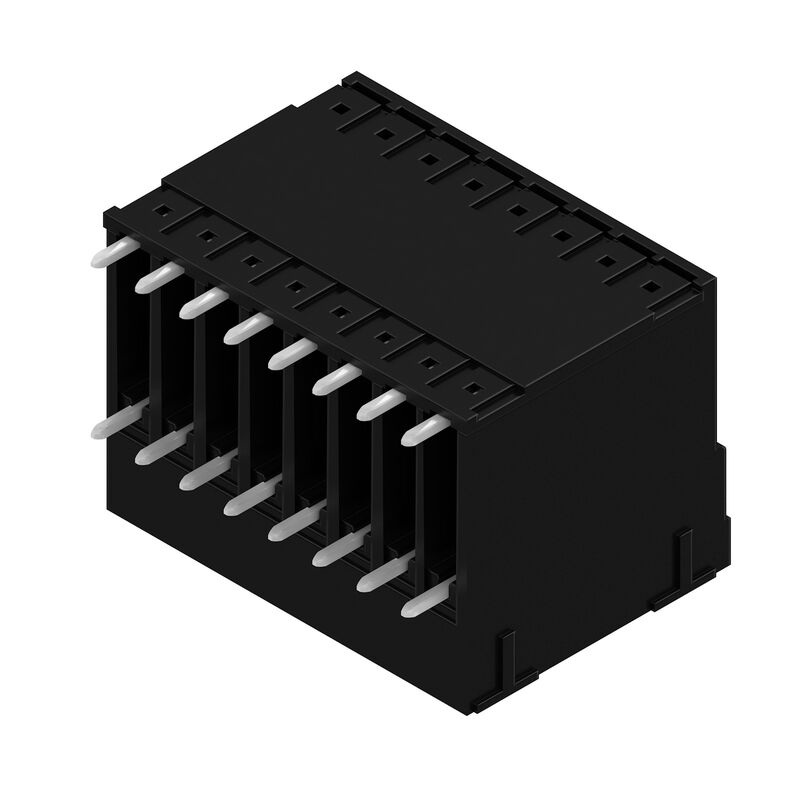

SCD 3.81/16/90G 3.2SN BK BX
Produktillustration
SCD 3.81/16/90G 3.2SN BK BX
Produktillustration
SCD 3.81/16/90G 3.2SN BK BX
Dimensional drawing

SCD 3.81/16/90G 3.2SN BK BX

Kretskortsstickanslutning, Stiftlist, stängd på sidan, THT lödanslutning, 3.81 mm, Antal poler: 16, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, svart, Box

Produkt-ID 1973160000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 27
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Stiftlist, stängd på sidan, THT lödanslutning, 3.81 mm, Antal poler: 16, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, svart, Box
Art.nr.
1973160000
Typ
SCD 3.81/16/90G 3.2SN BK BX
GTIN (EAN)
4032248682720
CPZ
36 items
Produktparametrar
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Förpackning
Box

Mått och vikter

Djup
21,9 mm
Byggdjup (tum)
0,862 inch
Höjd
25,9 mm
Bygghöjd (tum)
1,02 inch
Höjd lägstbyggande
22,7 mm
Bredd
31,87 mm
Byggbredd (tum)
1,255 inch
Nettó tömeg
13,18 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemparametrar

Produktfamilj
OMNIMATE Signal – serie BC/SC 3.81
Anslutningstyp
Kretskortanslutning
Montering på kretskortet
THT lödanslutning
Delning i mm (P)
3,81 mm
Raszter inch-ben (P)
0,15 "
Anslutningsvinkel
90°
Antal poler
16
Antal lödstift per pol
1
Lödstiftlängd (l)
3,2 mm
Tolerans för stiftlängd
+0,02 / -0,2 mm
Размеры выводов под пайку
d = 1,0 mm
oktagonal
Dimensioner för lödstift = d-tolerans
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,2 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 i mm
26,67 mm
L1 i tum
1,05 "
Antal rader
2
Polradstal
2
Beröringsskydd enligt DIN VDE 57
fingers. ej inst./ handryggss. instucken
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Max. instickskraft/pol
8 N
Max. dragkraft/pol
5,5 N

Materialdata

Isoleringsmaterial
PA GF
Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≥ 550
Brännbarhetsklass enligt UL 94
V-0
Materiál kontaktu
Kopparlegering
Kontaktyta
förtennad
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
120 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
13,9 A
Märkström, min. antal poler (Tu=40°C)
17 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
12,3 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Korttidströmhållfasthet
3 x 1s mit 76 A

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkström (användargrupp B / CSA)
11 A
Märkström (användargrupp D / CSA)
10 A
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
11 A
Märkström (användargrupp D / UL 1059)
10 A
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning
Box
VPE-längd
348 mm
VPE-bredd
134 mm
VPE-höjd
44 mm

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• P på ritningen = raster
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
