Właściwości
| Wersja | SAFESERIES, przekaźnik bezpieczeństwa,24 V DC (16...36 V DC), , maks. prąd przełączający, bezpiecznik wewnętrzny : 5 A, SIL 3, EN 61508:2010 |
| Nr zam. | 2500980000 |
| Typ | SCS 24VDC P1SIL3DS I |
| GTIN (EAN) | 4050118514322 |
| Ilość | 1 szt. |

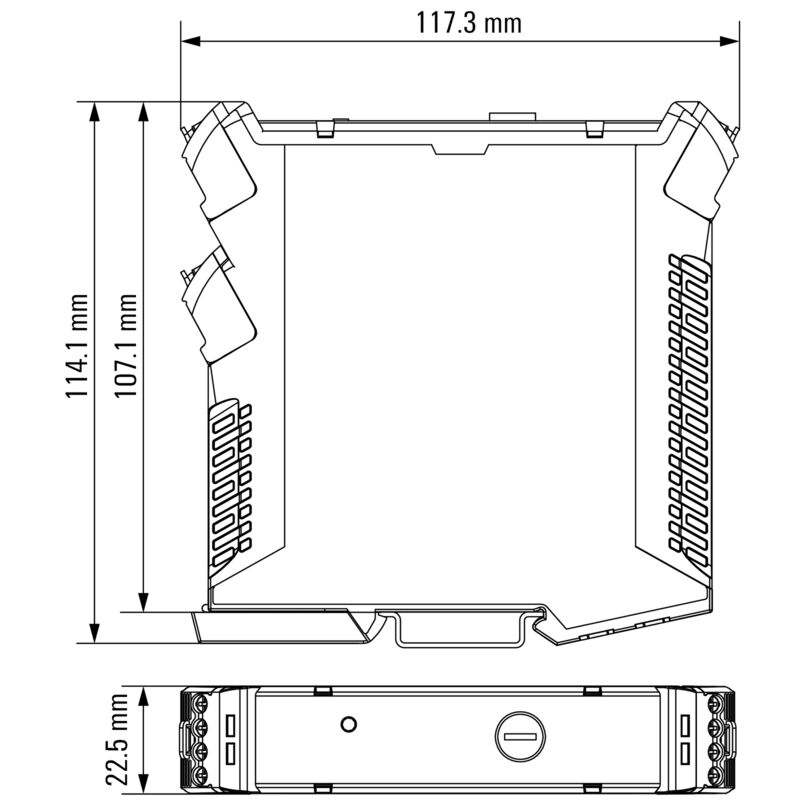

| Głębokość | 114,1 mm |
| Głębokość (cale) | 4,492 inch |
| Wysokość | 117,3 mm |
| Wysokość (cale) | 4,618 inch |
| Szerokość | 22,5 mm |
| Szerokość (cale) | 0,886 inch |
| Masa netto | 180 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -25 °C...50 °C |
| Wilgotność | 95 %, bez kondensacji |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 807f1906-ce90-4f93-8801-4b128b343e6b |

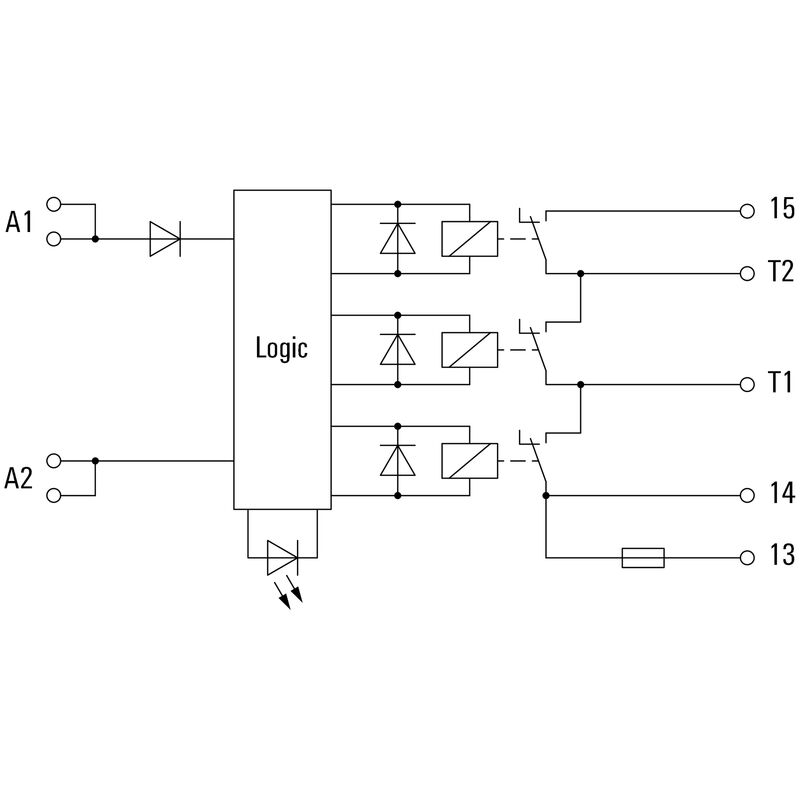

| Oznaczenie złącz (obwód bezpieczeństwa) |
A1
A2 |
| Znamionowe napięcie sterujące | 24 V DC (16...36 V DC) |
| prąd pobierany | 50 mA |
| wskaźnik stanu | Dioda żółta |
| Obwód ochronny |
Zabezpieczenie przez pomieszaniem biegunów
Dioda zwrotna |
| Oznaczenie przyłącza (wyjście bezpieczeństwa) |
13
14 15 |
| Konstrukcja zestyku | 1 x położenie bezpieczne przy braku zasilania (zestyk NO) |
| materiał podstawowy zestyku | AgNi |

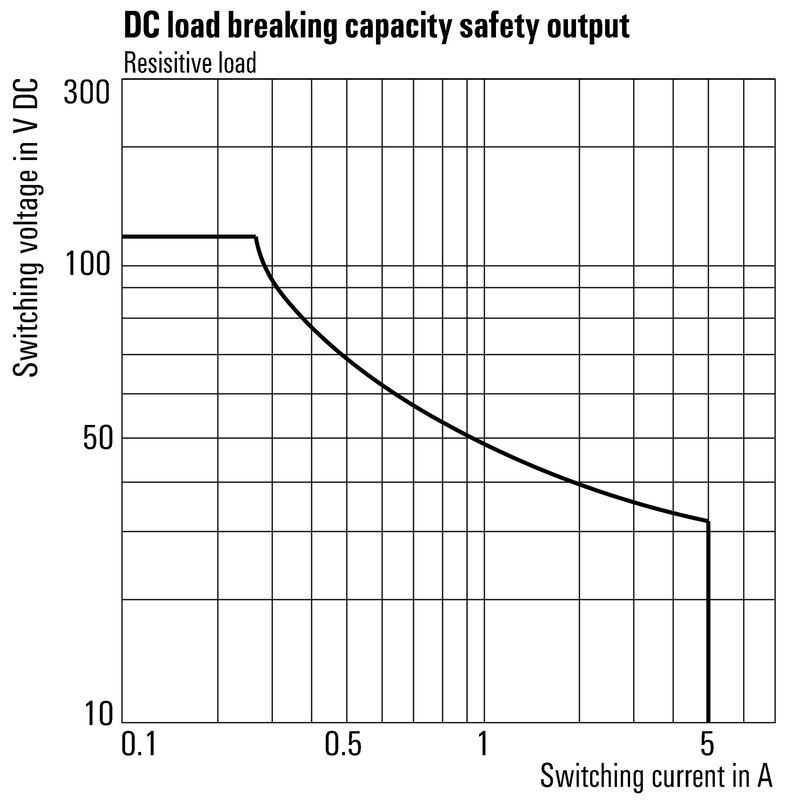

| maks. dopuszczalne napięcie załączalne | 250 V AC / 30 V DC |
| maks. dopuszczalny prąd załączalny | 5 A |
| maks. prąd przełączający, bezpiecznik wewnętrzny | 5 A |
| maks. prąd przełączający, bezpiecznik zewnętrzny | 5 A |
| maks. moc załączalna | 1250 VA |
| bezpiecznik wewnętrzny | 5 A bezwładność |
| Zewnętrzne zabezpieczenie wstępne | 5 A bezwładność |
| odporny na zwarcia | Nie |
| czas włączania | ≤ 25 ms |
| czas wyłączania | ≤ 30 ms |
| min. moc załączalna | 10 mA @ 12 V |
| Tproof | 12 a |
| typ urządzenia | A |
| tolerancja błędu sprzętu (HFT) | 2 |
| kategoria bezpieczeństwa | SIL 3 |
| norma bezpieczeństwa | EN 61508:2010 |
| Robocza wysokość nad poziomem morza |
≤ 2000 m
nad poziomem morza |
| Szyna | TS 35 |
| Barwny |
czarny
żółty |
| Odporność na drgania | DNVGL-CG-0339, class A |
| Koordynacja izolacji zgodnie z | EN 61010-2-201:2013 + AC:2013 |
| Napięcie znamionowe | 300 V |
| Stopień zanieczyszczenia | 2 |
| Kategoria przepięciowa | III |
| odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia | ≥ 6 mm |
| wytrzymałość napięciowa strona sterowania - strona obciążenia | 3,51 kVefekt./5 s |
| Typ izolacji na wejściu oraz wyjściu | izolacja wzmocniona |
| udarowe napięcie wytrzymywane | 6 kV (1,2/50 µs) |
| Stopień ochrony | IP20 |
| Normy |
EN 61010-2-201:2013 + AC:2013
EN 61326-1 EN 61326-3-1 EN 61326-3-2 |
| Nr certyfikatu (cULus) | E141197 |
| Metoda wykonywania złącz | złącze śrubowe |
| Długość usunięcia izolacji przyłącza pomiarowego | 8 mm |
| Moment obrotowy dociągający, min. | 0,4 Nm |
| Moment obrotowy dociągający, maks. | 0,6 Nm |
| Zakres zacisków przyłącza pomiarowego | 1,5 mm² |
| Zakres zaciskania, min. | 0,13 mm² |
| Zakres zaciskania, maks. | 2,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,2 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,2 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,2 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 2,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min. | 0,2 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks. | 2,5 mm² |
| Wielkość ostrza | Gr. PH0 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[TÜV Safety Approved certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_48039)
[EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_45758) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54852) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2500980000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2500980000) |
| Dokumentacja użytkownika |
[Sicherheitshandbuch - Deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_48036)
[Safety manual - English](https://mdcop.weidmueller.com/mediadelivery/asset/900_48037) [Beipackzettel / Package Insert - multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_48038) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
| ETIM 8.0 | EC001449 |
| ETIM 9.0 | EC001449 |
| ECLASS 9.0 | 27-37-18-19 |
| ECLASS 9.1 | 27-37-18-19 |
| ECLASS 10.0 | 27-37-18-19 |
| ECLASS 11.0 | 27-37-18-19 |
| ECLASS 12.0 | 27-37-18-19 |
| ECLASS 13.0 | 27-37-18-19 |
| ECLASS 14.0 | 27-37-18-19 |
| Dopuszczenia |     |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E141197 |
