SHL-SMT 5.00/02GR 4.2BX

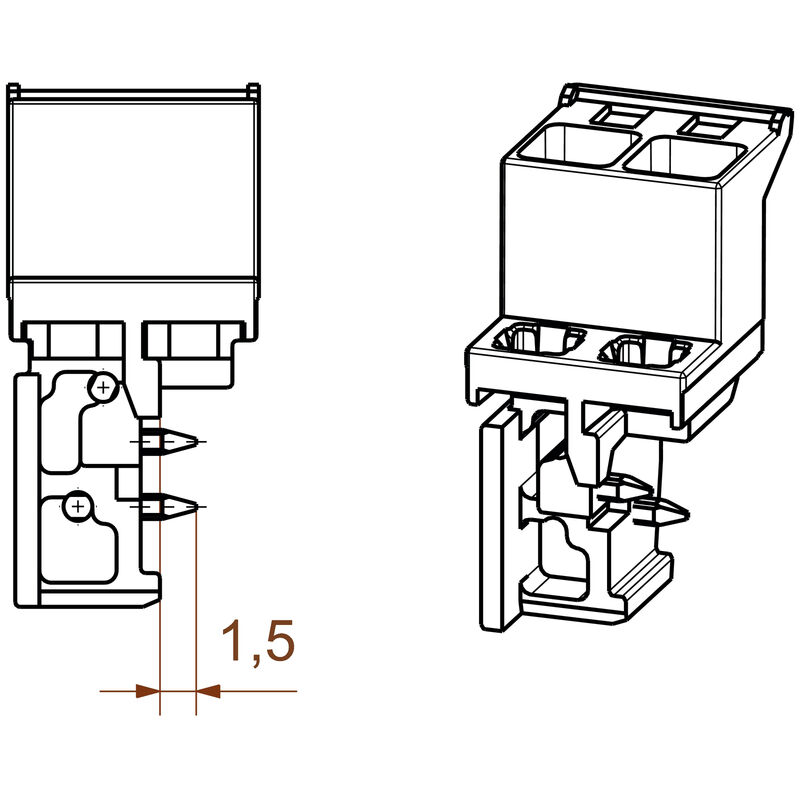

Złącze wtykowe do druku, element przyłączeniowy z prawej strony, Listwa męska, otwarty z boku, Połączenie lutowane THT/THR, 5.00 mm, Liczba biegunów: 2, 90°, Długo&,347;&,263; pinu do lutowania (l): 1.5 mm, cynowana, czarny, skrzynia
Nr. produktu
1069550000
Właściwości
| Wykonanie | Złącze wtykowe do druku, element przyłączeniowy z prawej strony, Listwa męska, otwarty z boku, Połączenie lutowane THT/THR, 5.00 mm, Liczba biegunów: 2, 90°, Długo&,347;&,263; pinu do lutowania (l): 1.5 mm, cynowana, czarny, skrzynia |
| Nr zam. | 1069550000 |
| Typ | SHL-SMT 5.00/02GR 4.2BX |
| GTIN (EAN) | 4032248825110 |
| Ilość | 150 szt. |
| parametry produktu |
IEC: 400 V UL: 300 V / 9 A / AWG 26 - AWG 12 |
| opakowanie | skrzynia |
| Wysokość | 14,4 mm |
| Wysokość (cale) | 0,567 inch |
| Szerokość | 10,4 mm |
| Szerokość (cale) | 0,409 inch |
| Długość | 22 mm |
| Długość (cale) | 0,866 inch |
| Masa netto | 1,83 g |
| REACH SVHC | / |
| Rodzina produktów | Obudowy OMNIMATE - seria CH20M |
| Rodzaj przyłącza | Przyłącze dla obwodu drukowanego |
| Raster w mm (P) | 5 mm |
| Raster w calach(P) | 0,197 " |
| Liczba biegunów | 2 |
| L1 in mm | 5 mm |
| L1 w calach | 0,197 " |
| Liczba rzędów | 1 |
| liczba rzędów z biegunami | 1 |
| Stopień ochrony | IP20 |
| Rezystancja skrośna | ≤5 mΩ |
| element kodowany | Tak |
| Materiał izolacyjny | LCP |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | IIIa |
| Porównywalny wskaźnik śledzenia (CTI) | 175 ≤ CTI < 400 |
| Moisture Level (MSL) | 1 |
| Klasa palności wg UL 94 | V-0 |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -40 °C |
| Temperatura pracy, max. | 120 °C |
| Zakres temperatur montaż, min. | -30 °C |
| Zakres temperatur montaż, max. | 120 °C |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 10 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 9 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 400 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 320 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 250 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 4 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 4 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 4 kV |
| Instytut (CSA) | CSA |
| Nr certyfikatu (CSA) | 200039-70153051 |
| Napięcie znamionowe (grupa użytkowa B / CSA) | 300 V |
| Napięcie znamionowe (grupa użytkowa C / CSA) | 50 V |
| Napięcie znamionowe (grupa użytkowa D / CSA) | 300 V |
| Prąd znamionowy (grupa użytkowa B / CSA) | 9 A |
| Prąd znamionowy (grupa użytkowa C / CSA) | 9 A |
| Prąd znamionowy (grupa użytkowa D / CSA) | 9 A |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| przekrój przyłącza przewodu AWG, maks. | AWG 12 |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Instytut (cURus) | CURUS |
| Nr certyfikatu (cURus) | E60693 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa C / UL 1059) | 50 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 300 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 9 A |
| Prąd znamionowy (grupa użytkowa C / UL 1059) | 9 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 9 A |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| przekrój przyłącza przewodu AWG, maks. | AWG 12 |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| grupa materiałów izolacyjnych | IIIa |
| Klasa palności wg UL 94 | V-0 |
| Materiał izolacyjny | LCP |
| Porównywalny wskaźnik śledzenia (CTI) | 175 ≤ CTI < 400 |
| Barwny | czarny |
| możliwość zalewania | Nie |
| Stopień ochrony | IP20 |
| Tabela kolorów (podobny) | RAL 9011 |
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
