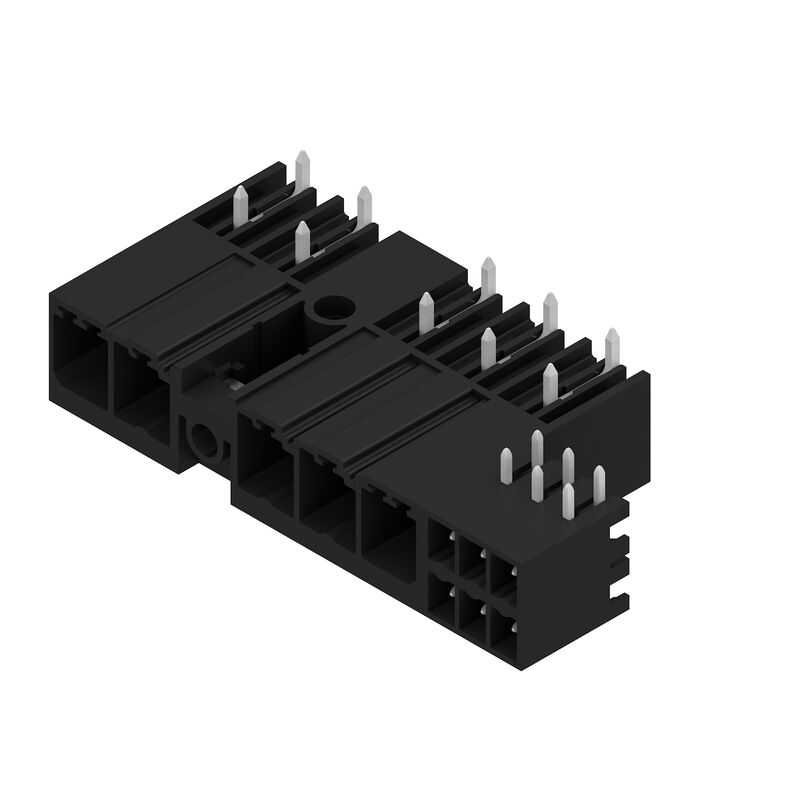

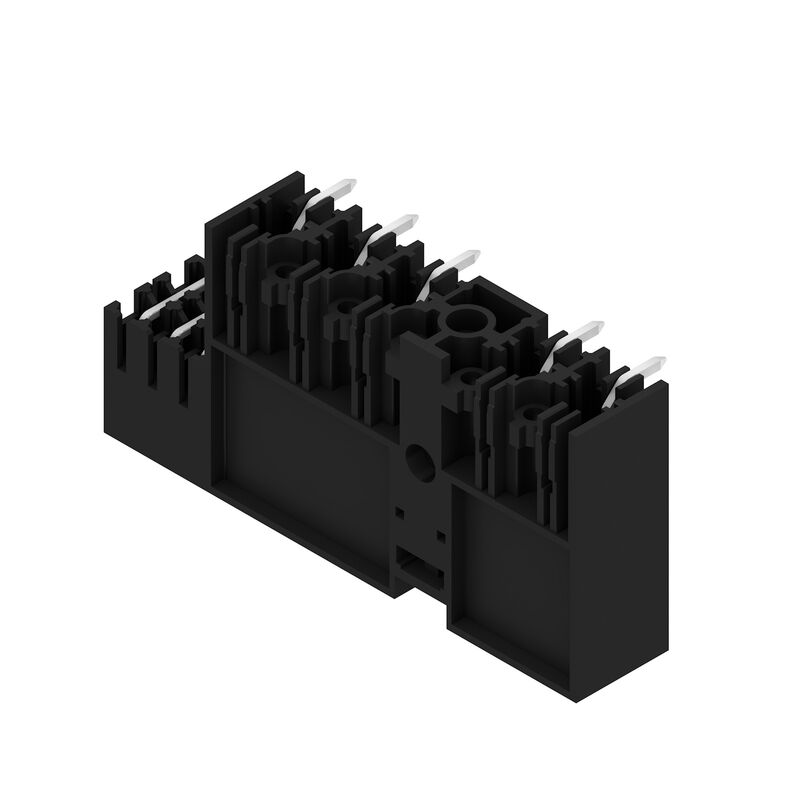

SV 7.62HP/05/270MSF3 SC/06R SN BK BX
Złącze wtykowe do druku, Listwa męska, zamknięte z boku, kołnierz środkowy śrubowy, Połączenie lutowane THR, 7.62 mm, Liczba biegunów: 5, 270°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, czarny, skrzynia
Nr. produktu
1156390000
Właściwości
| Wersja | Złącze wtykowe do druku, Listwa męska, zamknięte z boku, kołnierz środkowy śrubowy, Połączenie lutowane THR, 7.62 mm, Liczba biegunów: 5, 270°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, czarny, skrzynia |
| Nr zam. | 1156390000 |
| Typ | SV 7.62HP/05/270MSF3 SC/06R SN BK BX |
| GTIN (EAN) | 4032248942961 |
| Ilość | 30 szt. |
| parametry produktu |
IEC: 1000 V / 41 A UL: 300 V / 35 A |
| opakowanie | skrzynia |
| Głębokość | 28,3 mm |
| Głębokość (cale) | 1,114 inch |
| Wysokość | 14,9 mm |
| Wysokość (cale) | 0,587 inch |
| Najmniejsza wysokość montażu | 11,4 mm |
| Szerokość | 58,12 mm |
| Szerokość (cale) | 2,288 inch |
| Masa netto | 13,03 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Rodzina produktów | OMNIMATE Power - seria BV/SV 7.62HP |
| Rodzaj przyłącza | Przyłącze dla obwodu drukowanego |
| montaż na płytce drukowanej | Połączenie lutowane THR |
| Raster w mm (P) | 7,62 mm |
| Raster w calach (P) | 0,3 " |
| kąt odejścia | 270° |
| Liczba biegunów | 5 |
| liczba kołków lutowanych na biegun | 2 |
| Długość kołka lutowniczego (l) | 3,5 mm |
| Tolerancja długości kołka lutowniczego | +0,1 / -0,3 mm |
| Wymiary kołka lutowniczego | 0,8 x 1,0 mm |
| Średnica otworu oczka lutowniczego (D) | 1,4 mm |
| Tolerancja średnicy otworu oczka lutowniczego (D) | + 0,1 mm |
| L1 in mm | 38,1 mm |
| L1 w calach | 1,5 " |
| L2 w mm | 7,62 mm |
| L2 w calach | 0,3 " |
| Liczba rzędów | 1 |
| liczba rzędów z biegunami | 1 |
| zabezpieczenie przed dotykiem wg DIN VDE 57 106 | bezpieczny w razie dotknięcia wierzchem dłoni nad obwodem drukowanym |
| zabezpieczenie przed dotykiem wg DIN VDE 0470 | IP 20 |
| Rezystancja skrośna | 2,00 mΩ |
| element kodowany | Tak |
| Moment dokręcania dla kołnierza śrubowego, min. | 0,2 Nm |
| Moment dokręcania dla kołnierza śrubowego, maks. | 0,3 Nm |
| Cykle wpinania | 25 |
| Siła wtykania/biegun, maks. | 12 N |
| Siła ciągnięcia / biegun, maks. | 7 N |
| Materiał izolacyjny | PA GF |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | II |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 500 |
| Klasa palności wg UL 94 | V-0 |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Struktura warstwowa przyłącza lutowanego | 1...3 µm Ni / 4...6 µm Sn matowe |
| Struktura warstwowa wtyku | 1...3 µm Ni / 4...6 µm Sn matowe |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 130 °C |
| Zakres temperatur montaż, min. | -25 °C |
| Zakres temperatur montaż, max. | 130 °C |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 41 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 41 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 41 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 41 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 1 000 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 630 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 630 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 6 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 6 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 6 kV |
| odporność na zwarcia | 3 x 1s z 420 A |
| Instytut (CSA) | CSA |
| Nr certyfikatu (CSA) | 200039-1121690 |
| Napięcie znamionowe (grupa użytkowa B / CSA) | 300 V |
| Napięcie znamionowe (grupa użytkowa C / CSA) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / CSA) | 600 V |
| Prąd znamionowy (grupa użytkowa B / CSA) | 33 A |
| Prąd znamionowy (grupa użytkowa C / CSA) | 33 A |
| Prąd znamionowy (grupa użytkowa D / CSA) | 5 A |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Instytut (cURus) | CURUS |
| Nr certyfikatu (cURus) | E60693 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa C / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 600 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 35 A |
| Prąd znamionowy (grupa użytkowa C / UL 1059) | 33 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 5 A |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Odstęp izolacyjny po izolacji, min. | 9,6 mm |
| Odstęp izolacyjny powietrzny, min. | 6,9 mm |
| opakowanie | skrzynia |
| Długość VPE | 351 mm |
| Szerokość VPE | 137 mm |
| Wysokość VPE | 40 mm |
| Raster w mm (hybrydowe) |
|
| Raster w mm (Signal) | 3.81 mm |
| Raster w calach (hybrydowe) |
|
| Raster w calach (Signal) | 0.15 " |
| Liczba biegunów (hybrydowy) |
|
| Liczba biegunów (Signal) | 6 |
| Liczba kołków lutowniczych na biegun (hybrydowe) |
|
| Liczba kołków lutowniczych na biegun (Signal) | 1 |
| Wymiary kołka lutowniczego (hybrydowe) |
|
| Wymiary kołka lutowniczego (Sygnał) | 0,8 x 0,8 mm |
| Wymiary kołka lutowniczego = d tolerancja (hybrydowe) |
|
| Wymiary kołka lutowniczego = d tolerancja (sygnał) | -0,03 / +0,01 mm |
| Średnica oczka lutowniczego (hybrydowe) |
|
| Średnica otworu w płytce drukowanej (Signal) | 1.3 mm |
| Tolerancja średnicy oczka lutowniczego (hybrydowe) |
|
| Tolerancja średnicy otworu w płytce drukowanej (Sygnał) | ± 0,1 mm |
| L2 w mm | 7,62 mm |
| L2 w calach | 0,3 " |
| Liczba rzędów (hybrydowe) |
|
| Liczba rzędów (Sygnał) | 2 |
| Materiał styku (hybrydowe) |
|
| Materiał styku (Sygnał) | CuMg |
| Powierzchnia styku (hybrydowe) |
|
| Powierzchnia styku (Sygnał) | cynowana |
| Struktura warstwowa przyłącza lutowanego (hybrydowa) |
|
| Struktura warstwowa przyłącza lutowanego (sygnał) | 1-3 µm Ni / 4-8 µm Sn |
| Struktura warstwowa wtyku (hybrydowe) |
|
| Struktura warstwowa wtyku (sygnał) | 1-3 µm Ni / 4-8 µm Sn |
| Napięcie znamionowe dla klasy przepięć / stopnia zanieczyszczenia II/2 (hybrydowe) |
|
| Znamionowe napięcie dla klasy przepięć / stopień zanieczyszczenia II/2 (Signal) | 320 V |
| Napięcie znamionowe dla klasy przepięć / stopnia zanieczyszczenia III/2 (hybrydowe) |
|
| Znamionowe napięcie dla klasy przepięć / stopień zanieczyszczenia III/2 (Signal) | 160 V |
| Napięcie znamionowe dla klasy przepięć / stopnia zanieczyszczenia III/3 (hybrydowe) |
|
| Znamionowe napięcie dla klasy przepięć / stopień zanieczyszczenia III/3 (Signal) | 160 V |
| Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia II/2 (hybrydowe) |
|
| Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia II/2 (Signal) | 2.5 kV |
| Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia III/2 (hybrydowe) |
|
| Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia III/2 (Signal) | 2.5 kV |
| Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia III/3 (hybrydowe) |
|
| Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia III/3 (Signal) | 2.5 kV |
| Prąd znamionowy, liczba biegunów (Tu=40°C) (hybrydowe) |
|
| Prąd znamionowy, liczba biegunów (Tu=20°C) (hybrydowe) |
|
| Krótkotrwały prąd wytrzymywany (hybrydowe) |
|
| Krótkoterminowa odporność na impulsy prądowe (Sygnał) | 3 x 1s z 80 A |
| Droga upływu (hybrydowe) |
|
| Rozstaw (hybrydowe) |
|
| Napięcie znamionowe (grupa użytkowa B / CSA) (Hybrydowe) |
|
| Napięcie znamionowe (grupa użytkowa B / CSA) (Sygnał) | 300 V |
| Napięcie znamionowe (grupa użytkowa C / CSA) (Hybrydowe) |
|
| Napięcie znamionowe (grupa użytkowa C / CSA) (Sygnał) | 50 V |
| Prąd znamionowy (grupa użytkowa B / CSA) (Hybrydowe) |
|
| Prąd znamionowy (grupa użytkowa B / CSA) (Sygnał) | 9 A |
| Prąd znamionowy (grupa użytkowa C / CSA) (Hybrydowe) |
|
| Prąd znamionowy (grupa użytkowa C / CSA) (Sygnał) | 9 A |
| Prąd znamionowy (grupa użytkowa D / CSA) (Hybrydowe) |
|
| Prąd znamionowy (grupa użytkowa D / CSA) (Sygnał) | 9 A |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) (Hybrydowe) |
|
| Napięcie znamionowe (grupa użytkowa B / UL 1059] (Sygnał) | 300 V |
| Napięcie znamionowe (grupa użytkowa C / UL 1059) (Hybrydowe) |
|
| Napięcie znamionowe (grupa użytkowa C / UL 1059] (Sygnał) | 50 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) (Hybrydowe) |
|
| Prąd znamionowy (grupa użytkowa B / UL 1059) (Hybrydowe) |
|
| Prąd znamionowy (grupa użytkowa B / UL 1059) (Sygnał) | 5 A |
| Prąd znamionowy (grupa użytkowa C / UL 1059) (Hybrydowe) |
|
| Prąd znamionowy (grupa użytkowa C / UL 1059) (Sygnał) | 5 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) (Hybrydowe) |
|
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Uwagi |
|
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_99041) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1156390000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-03-01 |
| ECLASS 13.0 | 27-46-03-01 |
| ECLASS 14.0 | 27-46-03-01 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
