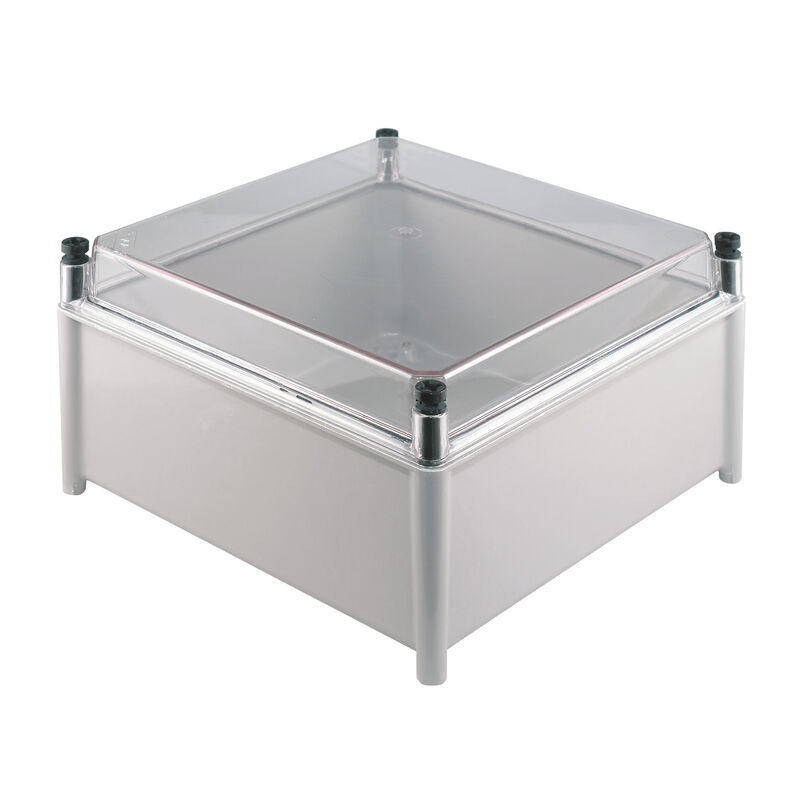

TBF 30/30/18 TRSP

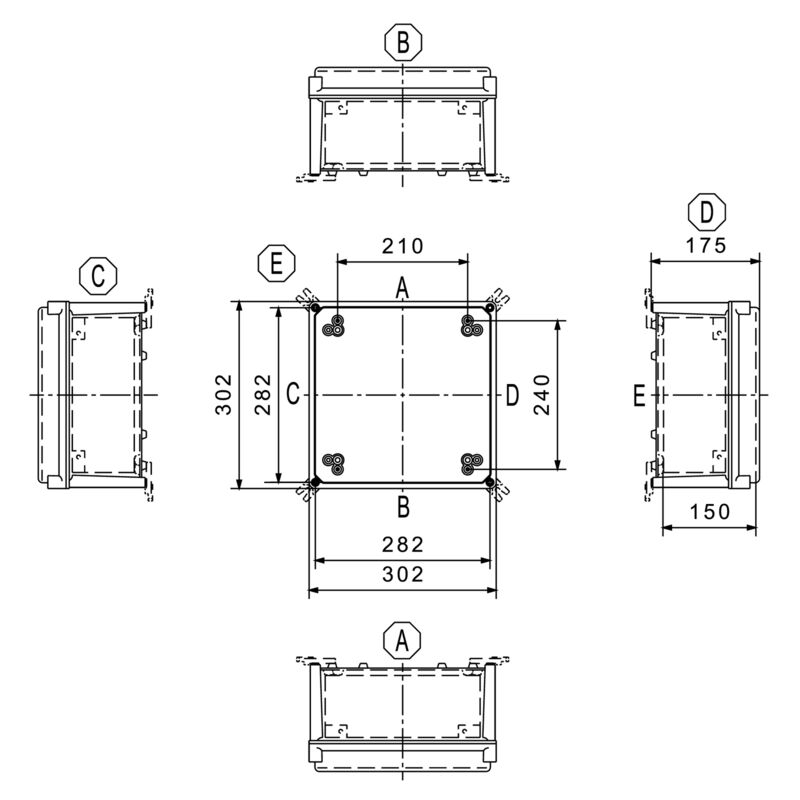

TBF (pusta obudowa z poliestru), Pusta obudowa, Wysokość: 302 mm, Szerokość: 302 mm, Głębokość: 175 mm, tworzywo: poliester wzmacniany włóknem szklanym, nieobrobiony, Jasnoszary, transparentny
Nr. produktu
0500700000
Właściwości
| Wersja | TBF (pusta obudowa z poliestru), Pusta obudowa, Wysokość: 302 mm, Szerokość: 302 mm, Głębokość: 175 mm, tworzywo: poliester wzmacniany włóknem szklanym, nieobrobiony, Jasnoszary, transparentny |
| Nr zam. | 0500700000 |
| Typ | TBF 30/30/18 TRSP |
| GTIN (EAN) | 4032248025145 |
| Ilość | 1 szt. |
| Głębokość | 175 mm |
| Głębokość (cale) | 6,89 inch |
| Wysokość | 302 mm |
| Wysokość (cale) | 11,89 inch |
| Szerokość | 302 mm |
| Szerokość (cale) | 11,89 inch |
| Masa netto | 2 000 g |
| Temperatura eksploatacyjna | -50 °C...130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 44 |
| M16 | 24 |
| M20 | 20 |
| M25 | 10 |
| M32 | 4 |
| M40 | 3 |
| M50 | 3 |
| M63 | 2 |
| M12 | 44 |
| M16 | 24 |
| M20 | 20 |
| M25 | 10 |
| M32 | 4 |
| M40 | 3 |
| M50 | 3 |
| M63 | 2 |
| Deklaracja zgodność nr. (DoC LVD) | DoC DE PS2420 220224 002ISS01 |
| Klasa palności wg UL 94 | V-2 |
| liczba śrub mocujących wieko | 4 |
| materiał uszczelniający | Poliuretan |
| mocowanie do wbudowania | 4 bądź 6 śrub odległościowych M6 gwint wewnętrzny |
| mocowanie obudowy | 6,5 mm przez dno obudowy |
| Mocowanie wieka | wkręty nylonowe z rowkiem krzyżowym |
| Moment dokręcania śrub wieka | 1,5 Nm |
| Normy |
IEC 60529
EN 60529 EN 62208 EN/IEC 61439-2 |
| obszary zastosowania |
technika instalacyjna
transport przemysł opakowań budowa maszyn |
| otwór manipulacyjny szerokość | 276 mm |
| otwór manipulacyjny wysokość | 276 mm |
| Pokrywa | Tak |
| Powierzchnia | nieobrobiony |
| Płytka kołnierzowa | Nie |
| Stopień ochrony | IP66 |
| Temperatura pracy, max. | 130 °C |
| Temperatura pracy, min. | -50 °C |
| toksyczność | bez halogenu |
| tworzywo | poliester wzmacniany włóknem szklanym |
| udarność |
IK08 Zgodnie z wymaganiami IEC 62208
IK 10 Zgodnie z wymaganiami IEC 62262 |
| Wskazówka montażowa | Mocowanie śrubami |
| WDU 10 / ZDU 10 | 1x22 |
| WDU 16 / ZDU 16 | 1x16 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x44 |
| WDU 35 / ZDU 35 | 1x14 |
| WDU 4 / ZDU 4 | 1x37 |
| WDU 6 / ZDU 6 | 1x28 |
| WDU 10 / ZDU 10 | 2x22 |
| WDU 16 / ZDU 16 | 2x16 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x44 |
| WDU 35 / ZDU 35 | 2x14 |
| WDU 4 / ZDU 4 | 2x37 |
| WDU 6 / ZDU 6 | 2x28 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [DoC Declaration of Conformity LVD - TBF Empty Enclosures - DoC DE PS2420 220224 002ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_306389) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_76964) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0500700000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0500700000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| ROHS | Zgodny |
