Właściwości
| Wersja | Tuleja łącząca (terminal), przykręcany, Szerokość: 5 mm, Wysokość: 12.5 mm, Głębokość: 5 mm, Liczba biegunów: 1, Cu Zn |
| Nr zam. | 9502690000 |
| Typ | VH 12.5/5/3.4 NI |
| GTIN (EAN) | 4008190550653 |
| Ilość | 50 szt. |
| Dostępne do | 29.07.2022 |
| Głębokość | 5 mm |
| Głębokość (cale) | 0,197 inch |
| Wysokość | 12,5 mm |
| Wysokość (cale) | 0,492 inch |
| Szerokość | 5 mm |
| Szerokość (cale) | 0,197 inch |
| Masa netto | 1,089 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Cu Zn |
| Barwny | szary |
| Wykonanie | do nakładki mostka poprzecznego |
| Rodzaj zamocowania | przykręcany |
| wersja przetestowana pod kątem eksplozji | Nie |
| Wskazówka montażowa | montaż bezpośredni |
| Liczba mostkowanych zacisków | 1 |
| Typ | Łącznik poprzeczny |
| Liczba biegunów | 1 |
| Wskazówka montażowa | montaż bezpośredni |

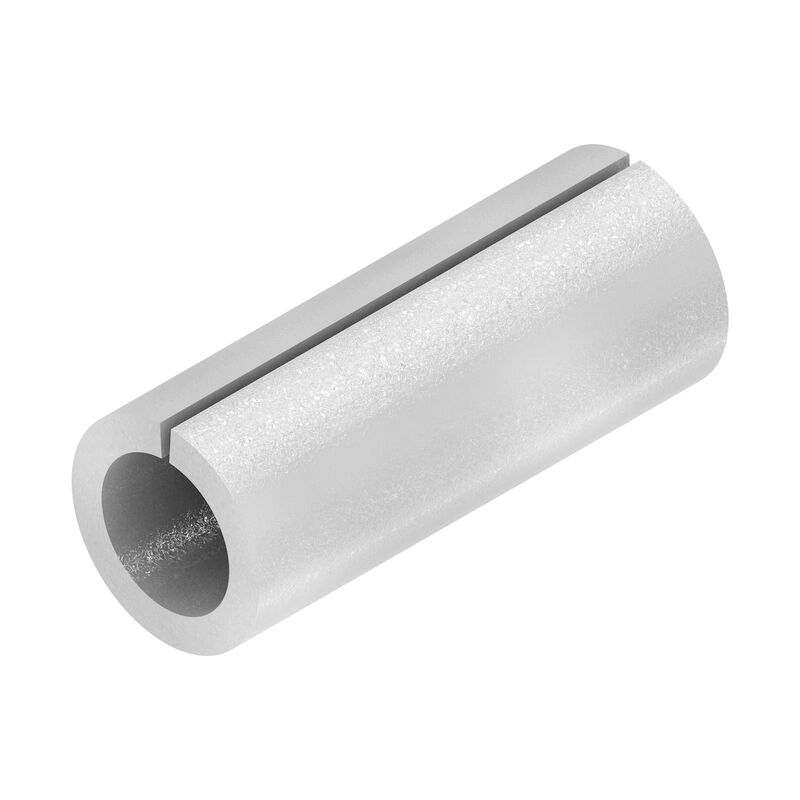

| Nagłówek obrazu-02 | Zdjęcie produktu |
| Podpis obrazu-02 | Podobny do przedstawionego na ilustracji |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66828) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9502690000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9502690000) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| ROHS | Zgodny |
Jest dodatkiem
-
Nr. produktu:9502610000Jedn. opak.:25 szt.
Blok zacisku przelotowego, złącze śrubowe, beżowy, 10 mm², 57 A, 800 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 32, V-0, 5VB, Ceramika, 250 °C
-
Nr. produktu:1598090000Jedn. opak.:25 szt.
Blok zacisku przelotowego, złącze śrubowe, biały, 10 mm², 57 A, 800 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 32, V-0, 5VB, Ceramika, 250 °C
Złączki szeregoweZakres uniwersalnyTechnologia śrubowa z kabłąkiem zaciskowymSeria SAKTS 32Złączki przelotowe1-poziomowe10 mm²
