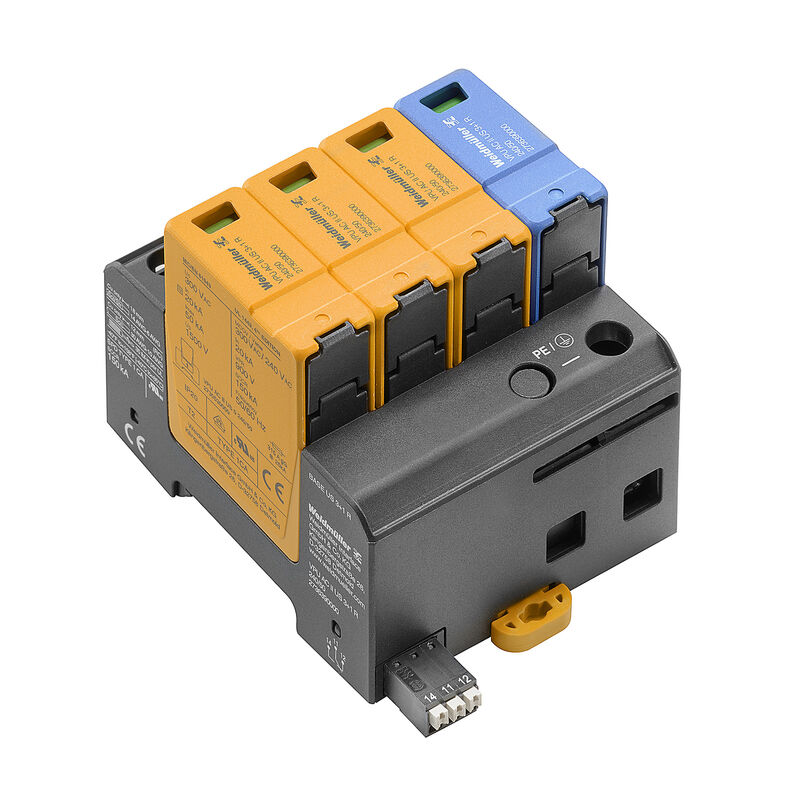

VPU AC II US 3+1 R 240/50
VPU AC II US 3+1 R 240/50
Symbol elektřiny
Schematic circuit diagram

VPU AC II US 3+1 R 240/50

Surge voltage arrester, Low voltage, Surge protection, with remote contact, TN-C-S, TN-S, TT, IT with N, IT without N

ID výrobku 2736390000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 4 Náhradní díly 4 Příbuzné výrobky 6
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Datos nominales UL Data připojení, vzdálené upozornění Obecné údaje Koordinace izolace podle normy EN 50178 Jmenovité údaje IEC / EN Data připojení Elektrische Daten General data Homologaciones IECEx/ATEX/cUL Záruka Important note Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E354261

General ordering data

Verze
Surge voltage arrester, Low voltage, Surge protection, with remote contact, TN-C-S, TN-S, TT, IT with N, IT without N
Číslo objednávky
2736390000
Typ
VPU AC II US 3+1 R 240/50
GTIN (EAN)
4050118825787
Množství
1 Pieza

Dimensions and weights

Hloubka
68 mm
Hloubka (v palcích)
2,677 inch
Depth including DIN rail
76 mm
Výška
104,5 mm
Height (inches)
4,114 inch
Šířka
72 mm
Anchura (pulgadas)
2,835 inch
Rozměr při montáži – výška
75 mm
Čistá hmotnost
458 g

Temperatures

Skladovací teplota
-40 °C...85 °C
Okolní teplota
-40 °C…85 °C
Provozní teplota
-40 °C...85 °C
Humidité
5 - 95 % d'humidité rel.

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Konform ohne Ausnahme
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos nominales UL

Okolní teplota (provozní), max.
85 °C
Jmenovité napětí UN
240 V
VPR (N-PE)
1 000 V
MCOV (L-PE)
300 V
MCOV (N-PE)
305 V
SCCR
150 kA
In
20 kA
범주
SPD TYPE 1
Connection cross-section AWG, min.
AWG 14
Connection cross-section AWG, max.
AWG 6
Ambient temperature (operational), min.
-40 °C
MODE
all modes
VPR (L-L)
1 800 V
VPR (L-N)
900 V
VPR (L-PE)
1 000 V
Voltage type
AC
UL Energy Networks
3-phase WYE

Data připojení, vzdálené upozornění

Délka odizolování
12 mm
Průřez pro připojené vodiče, pevné jádro, max.
1,5 mm²
Průřez pro připojené vodiče, pevné jádro, max. (AWG)
AWG 10
Průřez pro připojené vodiče, pevné jádro, min.
0,25 mm²
Průřez pro připojené vodiče, pevné jádro, min. (AWG)
AWG 30
Typ připojení
PUSH IN

Obecné údaje

Barevný
Oranžová
černá
Modrá
Design
Instalační kryt; 4TE
Insta IP 20
Klasifikace hořlavosti UL 94
V-0
Nosná lišta
TS 35
Optický funkční displej
zelená = OK, červená = svodič je vadný – vyměňte ho
Provozní nadmořská výška
≤ 4000 m
Segment
Rozvod elektrické energie
Stupeň krytí
IP20 v instalovaném stavu
Verze
Ochrana proti přepětí
s dálkovým kontaktem

Koordinace izolace podle normy EN 50178

Kategorie rázového napětí
III
Závažnost znečištění
2

Jmenovité údaje IEC / EN

Doba odezvy / doba havarijního stavu
≤ 25 ns
Dočasné přepětí (nadměrné napětí) - TOV
337 V
Frekvenční rozsah, max.
60 Hz
Frekvenční rozsah, min.
50 Hz
Integrovaná záložní pojistka
Ne
Jmenovité napětí (AC)
240 V
Kategorie požadavků podle normy IEC 61643-11
Typ II
Koordinace energie (≤10 m)
Typ II
Typ III
Max. trvalé napětí, Uc (AC)
300 V
Max. trvalé napětí, Uc (N-PE)
305 V
Následná schopnost potlačit proud Ifi
Následný proud není nutné brát v úvahu.
Ochranné pojistky
Není nutná pojistka ≤315 A gG
250 A gG @50 kA Isccr
315 A gG @25 kA Isccr
Počet pólů
4
Signalizační kontakt
250 V 1A 1CO
SPD typ
T2
Standardy
IEC 61643-11
EN 61643-11
UL 1449
NFPA 79
Stupeň krytí Up při IN (L/N-PE)
≤ 1 500 V
Stupeň krytí Up při IN (N-PE)
≤1,5 kV
Svodový proud při Un
1 µA
Síť o nízkém napětí
TN-C-S
TN-S
TT
IT s N
IT bez N
Síťové napětí
230 V / 400 V
Typ napětí
AC
Třída požadavků podle normy EN 61643-11
T2
T3
Vybíjecí proud Imax. (8/20 µs) vodič-PE
50 kA
Vybíjecí proud Imax. (8/20µs) N-PE
65 kA
Vybíjecí proud In (8/20 µs) N-PE
40 kA
Vybíjecí proud In (8/20 µs) vodič-PE
20 kA
Zatížitelnost zkratovým proudem ISCCR
50 kA

Data připojení

Délka odizolování
18 mm
Metoda připojení vodiče
Screw connection
Typ připojení
Screw connection
Délka odizolování, jmenovité připojení
18 mm
Utahovací moment, min.
3 Nm
Par de apriete, max.
4,5 Nm
Sections de raccordement, raccordement nominal
16 mm²
Plage de serrage, min.
1,5 mm²
Plage de serrage, max.
35 mm²
Section de raccordement du conducteur, AWG, min.
AWG 16
Section de raccordement du conducteur, AWG, max.
AWG 2
Vezeték keresztmetszet, tömör, min.
1,5 mm²
Vezeték keresztmetszet, tömör, max.
35 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
1,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
25 mm²
Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min.
2,5 mm²
Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max.
35 mm²
결선 단면적, 꼬임, 최소
1,5 mm²
결선 단면적, 꼬임, 최대
35 mm²

Elektrische Daten

Typ napětí
AC

General data

Počet pólů
4
Stupeň krytí
IP20 installato
컬러 코드
주황색
검정
파란색

Homologaciones IECEx/ATEX/cUL

Č. osvědčení (cULus)
E354261

Záruka

Časový interval
5 let

Important note

Informace o produktu

Only applicable to IT power systems where the earth on the distribution transformer is interconnected with the earth on the consumer side (RE=RA in Figure 44.A1 of IEC 60634-4-44:2018).

Classifications

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
