Właściwości
| Wykonanie | Ochronnik przeciwprzepięciowy, Niskie napięcie, Ochrona przeciwprzepięciowa, z zestykiem zdalnym, TN-C-S, TN-S, TT, IT z N |
| Nr zam. | 2730680000 |

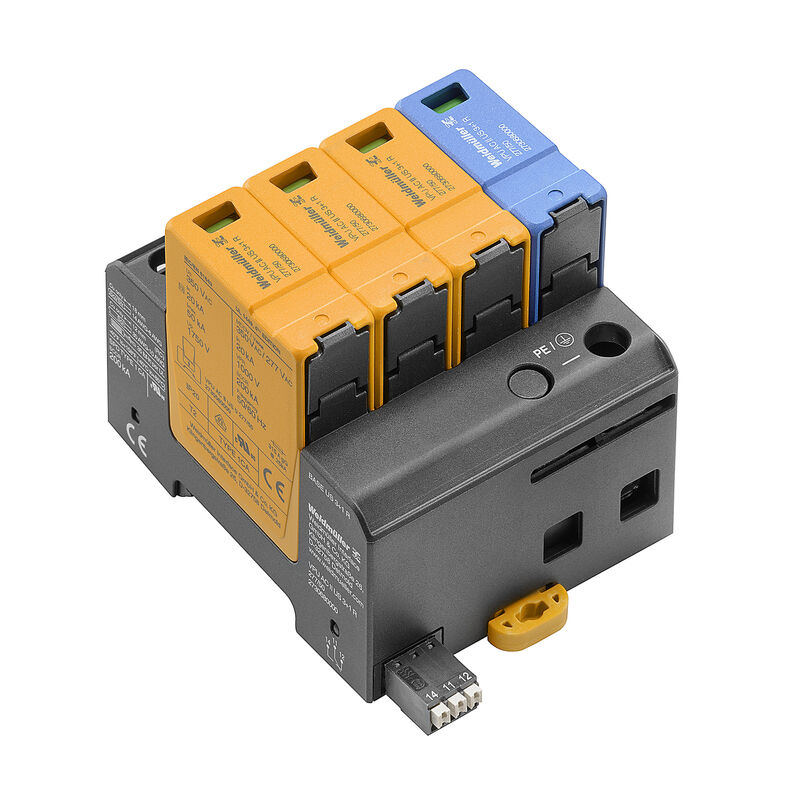

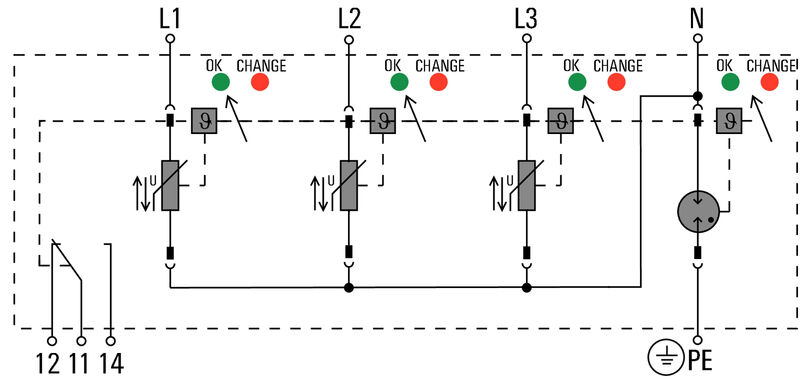

| Typ | VPU AC II US 3+1 R 277/50 |
| GTIN (EAN) | 4050118807424 |
| Ilość | 1 szt. |
| Głębokość | 68 mm |
| Głębokość (cale) | 2,677 inch |
| Głębokość wraz z szyną DIN | 76 mm |
| Wysokość | 104,5 mm |
| Wysokość (cale) | 4,114 inch |
| Szerokość | 72 mm |
| Szerokość (cale) | 2,835 inch |
| Wymiar mocowania wysokość | 75 mm |
| Masa netto | 473 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -40 °C...85 °C |
| Wilgotność | 5 - 95% wilgotności względnej |
| REACH SVHC | / |
| Temperatura otoczenia (eksploatacyjna), maks. | 85 °C |
| Napięcie znamionowe UN | 277 V |
| VPR (N-PE) | 1 000 V |
| MCOV (L-PE) | 350 V |
| MCOV (N-PE) | 305 V |
| SCCR | 200 kA |
| In | 20 kA |
| Kategoria | SPD TYPE 1 |
| Przekrój przyłącza AWG, min. | AWG 14 |
| Przekrój przyłącza AWG, maks. | AWG 6 |
| Temperatura otoczenia (eksploatacyjna), min. | -40 °C |
| MODE | all modes |
| VPR (L-L) | 3 000 V |
| VPR (L-N) | 1 500 V |
| VPR (L-PE) | 3 000 V |
| Rodzaj napięcia | AC |
| Sieci energetyczne UL |
3-phase WYE
High-Leg Delta |
| długość zdejmowanej izolacji | 12 mm |
| Przekrój podłączanego przewodu, sztywny rdzeń, maks. (AWG) | AWG 10 |
| Przekrój podłączanego przewodu, sztywny rdzeń, min. (AWG) | AWG 30 |
| przekrój przyłącza przewodu, jednodrutowy, maks. | 1,5 mm² |
| przekrój przyłącza przewodu, jednodrutowy, min. | 0,14 mm² |
| rodzaj przyłącza | PUSH IN |
| Barwny |
pomarańczowy
czarny niebieski |
| Forma konstrukcyjna |
Obudowa instalacyjna
Insta IP20 |
| Klasa palności wg UL 94 | V-0 |
| Optyczny wskaźnik pracy | zielona = OK, czerwona = uszkodzony odgromnik - wymienić. |
| Robocza wysokość nad poziomem morza | ≤ 4000 m |
| segment | rozdział energii |
| Stopień ochrony | IP20 po zamontowaniu |
| Szyna | TS 35 |
| Wykonanie |
Ochrona przeciwprzepięciowa
z zestykiem zdalnym |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Bezpiecznik |
Brak konieczności stosowania bezpiecznika ≤ 315 A gG
250 A gG @50 kA Isccr 315 A gG @25 kA Isccr |
| Czas reakcji |
≤ 25 ns
<100μs |
| czasowe przepięcie - TOV | 403 V |
| Klasa prądu zwarciowego ISCCR | 50 kA |
| klasa wymagań wg EN 61643-11 | T2 |
| Klasa wymagań zgodnie z IEC 61643-11 | Typ II |
| Koordynacja energii (≤10 m) |
Typ II
Typ III |
| Liczba biegunów | 4 |
| Maks. napięcie ciągłe, Uc (N-PE) | 305 V |
| maksymalne napięcie stałe, Uc (AC) | 350 V |
| Napięcie sieciowe | 277 V / 480 V |
| napięcie znamionowe (AC) | 277 V |
| Normy |
IEC61643-11, EN61643-11
UL 1449 NFPA 79 |
| Poziom ochrony Up dla IN (L/N-PE) | ≤ 1,75 kV |
| Poziom ochrony Up dla IN (N-PE) | ≤ 1,5 kV |
| Prąd upływu przy Un | 1 µA |
| Prąd wyładowczy Imaks. (8/20µs) N-PE | 65 kA |
| Prąd wyładowczy Imaks. (8/20µs) przewód-PE | 50 kA |
| Prąd wyładowczy In (8/20µs) N-PE | 40 kA |
| Prąd wyładowczy In (8/20µs) przewód-PE | 20 kA |
| Rodzaj napięcia | AC |
| Sieć niskiego napięcia |
TN-C-S
TN-S TT IT z N |
| Styk sygnalizacyjny | 250 V 1A 1CO |
| Typ SPD | T2 |
| Zakres częstotliwości, maks. | 60 Hz |
| Zakres częstotliwości, min. | 50 Hz |
| Zdolność wygaszania prądu następczego Ifi | nie uwzględnia się prądu następczego w sieci |
| Długość odizolowania | 18 mm |
| Metoda wykonywania złącz | złącze śrubowe |
| Rodzaj przyłącza | złącze śrubowe |
| Długość usunięcia izolacji przyłącza pomiarowego | 18 mm |
| Moment obrotowy dociągający, min. | 2 Nm |
| Moment obrotowy dociągający, maks. | 4,5 Nm |
| Zakres zacisków przyłącza pomiarowego | 16 mm² |
| Zakres zaciskania, min. | 4 mm² |
| Zakres zaciskania, maks. | 35 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 14 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 6 |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 2,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 35 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 4 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 35 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min. | 2,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks. | 35 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 2,5 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 35 mm² |
| Nr certyfikatu (cULus) | E354261 |
| Czasokres | 5 lat |
| Informacje produktowe |
Przystosowane tylko do systemów IT wyposażonych w uziemienie transformatora rozdzielającego połączonego z uziemieniem po stronie klienta (RE=RA na ilustracji 44.A1 lib IEC 60634-4-44:2018). |
