Właściwości

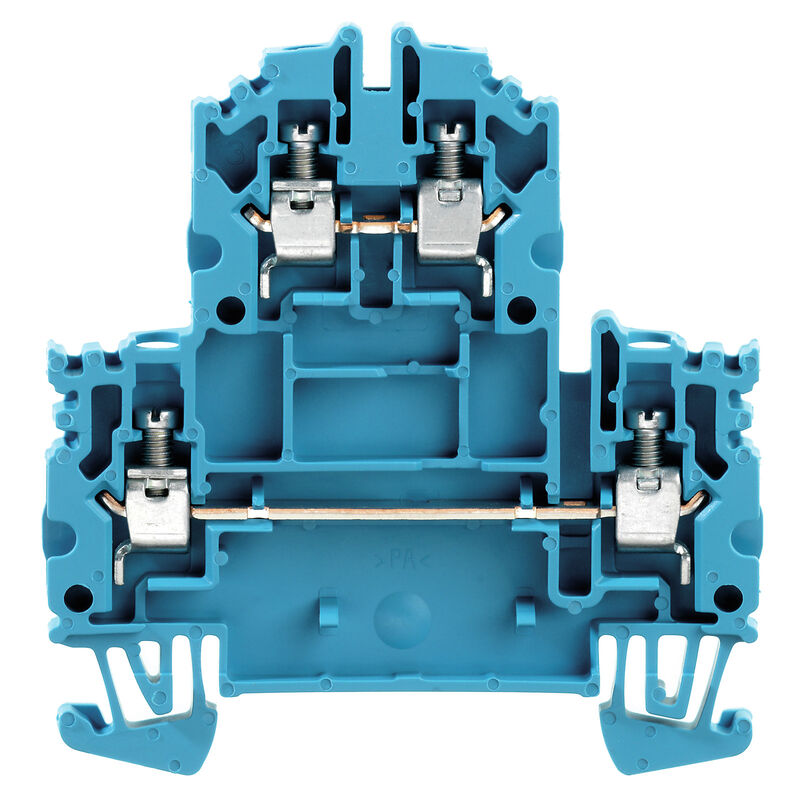

| Wersja | Zacisk modułowy wielorzędowy, złącze śrubowe, niebieski, 4 mm², 800 V, 800 V, liczba przyłączeń: 4, liczba poziomów: 2, TS 35, V-0, Wemid |
| Nr zam. | 1041980000 |
| Typ | WDK 4N BL |
| GTIN (EAN) | 4032248138784 |
| Ilość | 50 szt. |
| Głębokość | 63,25 mm |
| Głębokość (cale) | 2,49 inch |
| Głębokość wraz z szyną DIN | 64,15 mm |
| Wysokość | 60 mm |
| Wysokość (cale) | 2,362 inch |
| Szerokość | 6,1 mm |
| Szerokość (cale) | 0,24 inch |
| Masa netto | 13,58 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | niebieski |
| Klasa palności wg UL 94 | V-0 |
| nr certyfikatu (ATEX) | DEMKO15ATEX1346U |
| Nr certyfikatu (IECEX) | IECEXULD15.0003U |
| Napięcie maks. (ATEX) | 550 V |
| Prąd (ATEX) | 30 A |
| Maks. przekrój przewodu (ATEX) | 6 mm² |
| Napięcie maks. (IECEX) | 550 V |
| Prąd (IECEX) | 30 A |
| Maks. przekrój przewodu (IECEX) | 6 mm² |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Oznakowanie EN 60079-7 | Ex eb II C Gb |
| Etykieta Ex 2014/34/WE | II 2 G D |
| Wykonanie |
Złącze śrubowe
do poprzecznych złącz wtykowych wolne z jednej strony |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 2 |
| liczba poziomów | 2 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| Funkcja N | Tak |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min. | 0,5 mm² |
| liczba identycznych złączy | 1 |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Tak |
| Rodzaj przyłącza, kolejne przyłącze | złącze śrubowe |
| Długość odizolowania | 8 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 4 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 6 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 1,5 mm² |
| Moment obrotowy dociągający, maks. | 1 Nm |
| Moment obrotowy dociągający, min. | 0,5 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 4 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 4 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 6 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Rodzaj przyłącza | złącze śrubowe |
| Rodzaj przyłącza 2 | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | A4 |
| stopień momentu obrotowego z wkrętakiem elektrycznym Typ DMS | 2 |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Zakres zaciskania, maks. | 6 mm² |
| Zakres zaciskania, min. | 0,13 mm² |
| śruba dociskowa | M 3 |
| Maks. przekrój przewodu (CSA) | 10 AWG |
| Min. przekrój przewodu (CSA) | 26 AWG |
| Napięcie rozm. C (CSA) | 300 V |
| Napięcie rozm. D (CSA) | 600 V |
| Nr certyfikatu (CSA) | 200039-1057876 |
| Prąd Gr C (CSA) | 30 A |
| Prąd Gr D (CSA) | 5 A |
| przesunięcie TS 35 | 30 mm |
| Normy | IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Szyna | TS 35 |
| Przekrój pomiarowy | 4 mm² |
| Napięcie znamionowe | 800 V |
| Znamionowe napięcie stałe | 800 V |
| Prąd znamionowy | 32 A |
| Prąd przy maksymalnym oprzewodowaniu | 35 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 2 mΩ |
| Znamionowe napięcie udarowe | 8 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 1,02 W |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. C (UR) | 600 V |
| Nr certyfikatu (UR) | E60693 |
| Prąd Gr C (UR) | 35 A |
| Wielkość przewodu Factory wiring max (UR) | 10 AWG |
| Wielkość przewodu Factory wiring min (UR) | 26 AWG |
| Wielkość przewodu Field wiring max (UR) | 10 AWG |
| Wielkość przewodu Field wiring min (UR) | 26 AWG |
