Właściwości
| Wykonanie | Blok zacisku przelotowego, złącze śrubowe, 50 mm², 1000 V, 150 A, liczba przyłączeń: 2 |
| Nr zam. | 1422440000 |
| Typ | WDU 50N IR BL |
| GTIN (EAN) | 4050118226133 |
| Ilość | 10 szt. |
| Głębokość | 69,6 mm |
| Głębokość (cale) | 2,74 inch |
| Głębokość wraz z szyną DIN | 70,6 mm |
| Wysokość | 70 mm |
| Wysokość (cale) | 2,756 inch |
| Szerokość | 18,5 mm |
| Szerokość (cale) | 0,728 inch |
| Masa netto | 84,5 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| REACH SVHC | / |
| tworzywo | Wemid |
| Barwny | niebieski |
| Klasa palności wg UL 94 | V-0 |
| nr certyfikatu (ATEX) | DEMKO14ATEX1338U |
| Nr certyfikatu (IECEX) | IECEXULD14.0005U |
| Napięcie maks. (ATEX) | 690 V |
| Prąd (ATEX) | 126 A |
| Maks. przekrój przewodu (ATEX) | 50 mm² |
| Napięcie maks. (IECEX) | 690 V |
| Prąd (IECEX) | 126 A |
| Maks. przekrój przewodu (IECEX) | 50 mm² |
| Oznakowanie EN 60079-7 | Ex eb II C Gb |
| Etykieta Ex 2014/34/WE | II 2 G D |
| Wykonanie |
Złącze śrubowe
do przykręcanego połączenia poprzecznego zamknięte |
| niezbędna płyta zamykająca | Nie |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| Funkcja N | Tak |
| Funkcja PE | Nie |
| Funkcja PEN | Tak |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, max. | 16 mm² |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, min. | 6 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max. | 16 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min. | 6 mm² |
| Przekrój przyłącza przewodu, wielodrutowy, 2 zaciskane przewody, max. | 16 mm² |
| Przekrój przyłącza przewodu, wielodrutowy, 2 zaciskane przewody, min. | 6 mm² |
| liczba identycznych złączy | 1 |
| otwarte strony | zamknięta |
| rodzaj montażu | wciskany |
| Wskazówka montażowa | montaż bezpośredni |
| Długość odizolowania | 24 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 70 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 10 mm² |
| Moment obrotowy dociągający, maks. | 6 Nm |
| Moment obrotowy dociągający, min. | 3 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 8 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 50 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 10 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 10 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 50 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 16 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 10 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 0 |
| Rodzaj przyłącza | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | B10 |
| Wielkość ostrza | TX 20 |
| Zakres zaciskania, maks. | 70 mm² |
| Zakres zaciskania, min. | 10 mm² |
| śruba dociskowa | M 6 |
| Normy | IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 8 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 0 |
| Szyna | TS 35 |
| Wskazówka montażowa | montaż bezpośredni |
| Przekrój pomiarowy | 50 mm² |
| Napięcie znamionowe | 1 000 V |
| Znamionowe napięcie stałe | 1 000 V |
| Prąd znamionowy | 150 A |
| Prąd przy maksymalnym oprzewodowaniu | 192 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,21 mΩ |
| Znamionowe napięcie udarowe | 8 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 4,8 W |
| Stopień zanieczyszczenia | 3 |

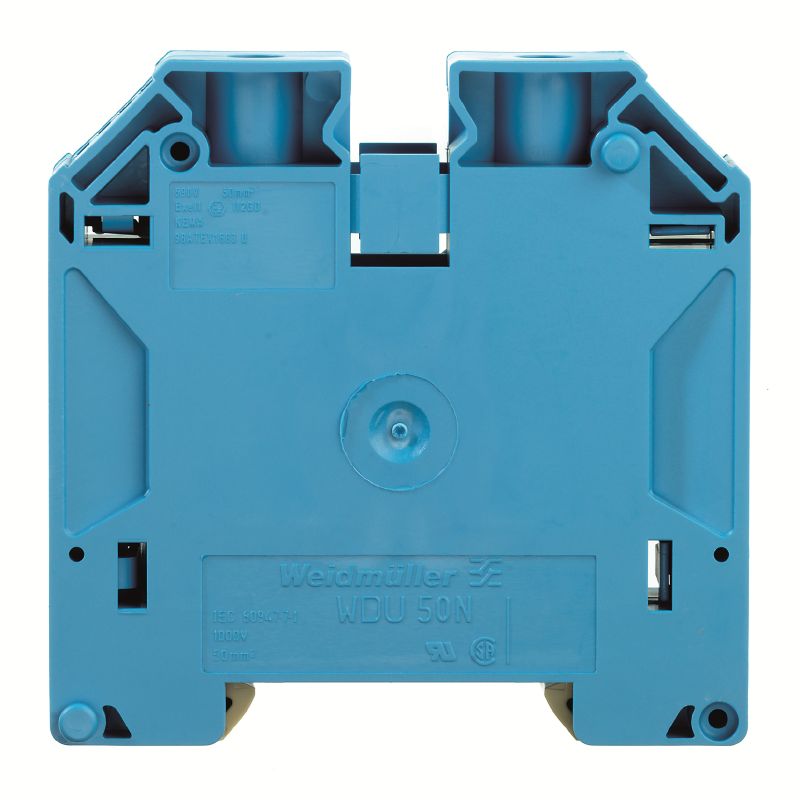

| Nagłówek obrazu-02 | Zdjęcie produktu |
| Podpis obrazu-02 | Podobny do przedstawionego na ilustracji |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462)
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37518) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61710) |
| Dane projektowe | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1422440000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1422440000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1422440000&norm=0) |
| Dokumentacja użytkownika |
[NTI WDU/WPE 50N](https://mdcop.weidmueller.com/mediadelivery/asset/900_35417)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_97219) [Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_150061) [User documentation WZAD](https://mdcop.weidmueller.com/mediadelivery/asset/900_184624) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| Dopuszczenia |       |
| ROHS | Zgodny |
