WF 6/2BZ

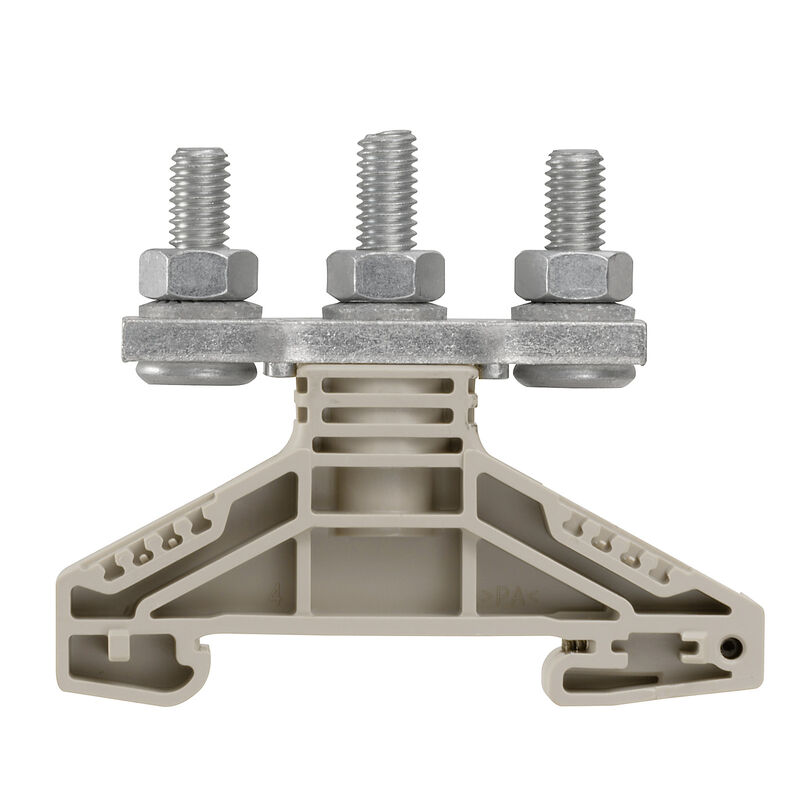

Obrázek výrobku
WF 6/2BZ
WF 6/2BZ
WF 6/2BZ

WF 6/2BZ

Šroubové svorníkové svorky, Průchozí svorka, Jmenovitý průřez: 35 mm², Připojení třmenem

ID výrobku 1789770000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 12 Příbuzné výrobky 1078
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Data hodnocení UL data hodnocení Obrázky produktů Klasifikace

Osvědčení

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Všeobecné objednací údaje

Version
Šroubové svorníkové svorky, Průchozí svorka, Jmenovitý průřez: 35 mm², Připojení třmenem
Order No.
1789770000
Type
WF 6/2BZ
GTIN (EAN)
4032248251124
Množství
25 ks

Rozměry a hmotnosti

Tiefe
54,5 mm
Hloubka (v palcích)
2,146 inch
Altura
67 mm
Altura (pulgadas)
2,638 inch
Width
17,8 mm
Šířka (v palcích)
0,701 inch
Čistá hmotnost
66,754 g

Teploty

Storage temperature
-25 °C...55 °C
주변 온도
-5 °C…40 °C
Trvalá provozní teplota, min.
-50 °C
Trvalá provozní teplota, max.
120 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
Tmavě béžová
Klasifikace hořlavosti UL 94
V-0

Specifikace systému

Nutná koncová deska
Ne
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Úrovně propojené interně
Ne
PE připojení
Ne
Nosná lišta
TS 35

Další technická data

Otevřené strany
Open
Typ montáže
Příchytka
Verze testovaná ve výbušném prostředí
Ne

Vodiče k upevnění svorkou (jmenovité připojení)

35 mm²
2 x kabelová oka DIN 46 234
2,5 - 35 mm²
2 x kabelová oka DIN 46 235
6...25 mm²
Cable lug to DIN 46235
6...25 mm²
DIN 46234에 대한 케이블 러그
2.5...35 mm²
Počet připojení
2
Průřez propojení AWG, min.
AWG 14
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
2,5 mm²
Průřez připojení vodiče, pevné jádro, max.
35 mm²
Průřez připojení vodiče, pevné jádro, min.
2,5 mm²
Průřez připojení vodičů, jemně splétané, min.
2,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
35 mm²
Průřez připojení vodičů, jemně stáčené, min.
2,5 mm²
Průřez připojení vodičů, splétané, max.
35 mm²
Průřez připojení vodičů, splétané, min.
2,5 mm²
Type of connection
Připojení třmenem
Upínací rozsah, min.
2,5 mm²
Velikost samčího konektoru, plochý konektor
M 6
Åtdragningsmoment, min.
3 Nm
Момент затяжки, макс.
6 Nm
Направление соединения
na straně
Поперечное сечение подключаемого провода AWG, макс.
AWG 2

CSA data hodnocení

Průřez vodiče max. (CSA)
2 AWG
Velikost napětí C (CSA)
1000 V
Velikost proudu C (CSA)
115 A
Č. osvědčení (CSA)
200039-1244019

Všeobecně

결선 단면규격 AWG, 최대
AWG 2
결선 단면규격 AWG, 최소
AWG 14
장착 레일
TS 35
표준 규격
IEC 60947-7-1

Data hodnocení

Jmenovitý průřez
35 mm²
Jmenovité napětí
1 000 V
Jmenovité DC napětí
1 000 V
Jmenovitý proud
125 A
Proud při maximu vodičů
125 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
0,26 mΩ
Jmenovité impulzní výdržné napětí
8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
4 W
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení z výroby max. (cURus)
2 AWG
Průřez vodiče propojení z výroby min. (cURus)
2 AWG
Velikost napětí C (cURus)
1000 V
Velikost proudu C (cURus)
115 A
Č. osvědčení (cURus)
E60693

Obrázky produktů

Título de ilustración-02
Obrázek výrobku
Podnadpis obrázku-02
Podobné ilustraci

Klasifikace

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
