Właściwości
| Wersja | Zacisk rozdziału potencjału, złącze śrubowe, czerwony, 185 mm², 353 A, 1000 V, liczba przyłączeń: 10, liczba poziomów: 1, TS 35, Płytka montażowa, V-0, Wemid |
| Nr zam. | 2730350000 |

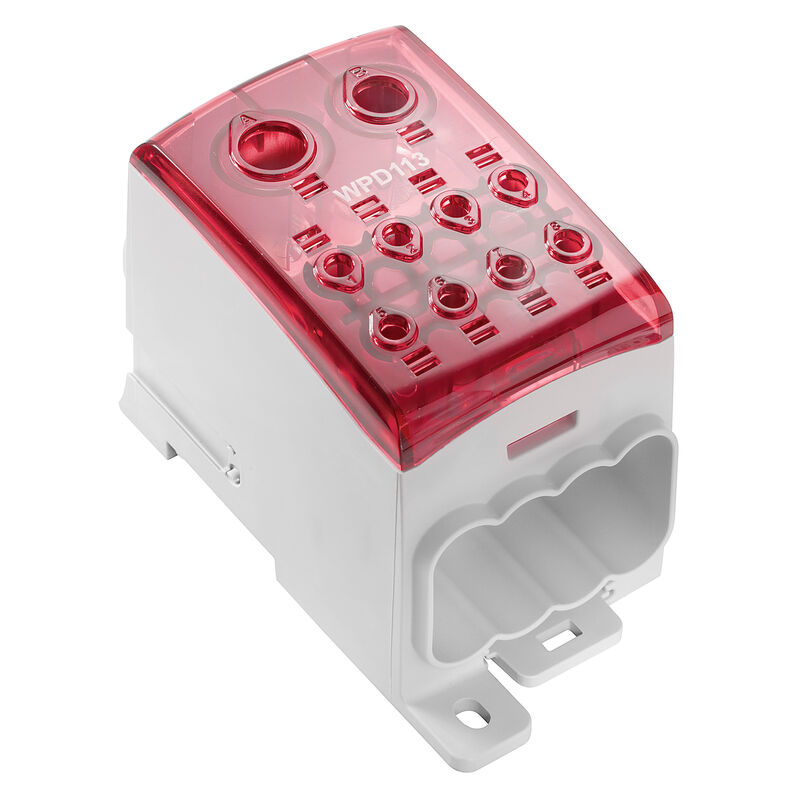

| Typ | WPD 113 1X185+1X150/8X35 RD |
| GTIN (EAN) | 4064675034988 |
| Ilość | 1 szt. |
| Głębokość | 80,3 mm |
| Głębokość (cale) | 3,161 inch |
| Wysokość | 126,3 mm |
| Wysokość (cale) | 4,972 inch |
| Szerokość | 62,6 mm |
| Szerokość (cale) | 2,465 inch |
| Masa netto | 740 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9436182c-fbd0-49e8-bf45-a0deac7233a9 |
| tworzywo | Wemid |
| Barwny | czerwony |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie | Złącze śrubowe |
| niezbędna płyta zamykająca | Nie |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 10 |
| poziomy wewnętrznie zmostkowane | Nie |
| Szyna |
TS 35
Płytka montażowa |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| otwarte strony | zamknięta |
| rodzaj montażu |
wciskany
montaż bezpośredni |
| wersja przetestowana pod kątem eksplozji | Tak |
| zatrzaskowe | Tak |
| Rodzaj przyłącza, kolejne przyłącze | złącze śrubowe |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 10 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 185 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 150 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 185 mm² |
| Rodzaj przyłącza | złącze śrubowe |
| Rodzaj przyłącza 2 | złącze śrubowe |
| Liczba biegunów | 1 |
| Normy | IEC 60947-7-1 |
| Szyna |
TS 35
Płytka montażowa |
| Przekrój pomiarowy | 185 mm² |
| Napięcie znamionowe | 1 000 V |
| Znamionowe napięcie przemienne | 1 000 V |
| Znamionowe napięcie stałe | 1 500 V |
| Prąd znamionowy | 353 A |
| Normy | IEC 60947-7-1 |
| Znamionowe napięcie udarowe | 8 kV |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Nr certyfikatu (cURus) | E60693 |
| Informacje produktowe | Złącze żeńskie spełnia klasę palności V-2 zgodnie z UL94. |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153698)
[UL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_307044) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_252892) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2730350000) |
| Dokumentacja użytkownika |
[Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919)
[Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Dopuszczenia |     |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
| Nr certyfikatu (cULus) | E511333 |
