Właściwości

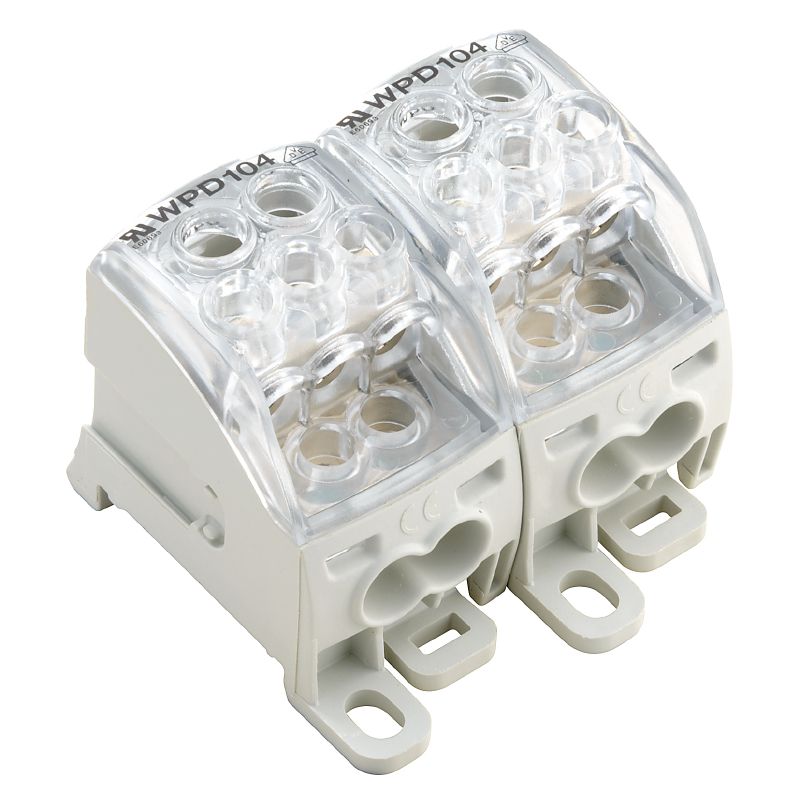

| Wersja | Zacisk rozdziału potencjału, złącze śrubowe, Jasnoszary, 25 mm², 164 A, 1000 V, liczba przyłączeń: 12, liczba poziomów: 1, Płytka montażowa, TS 35, V-0, Wemid |
| Nr zam. | 1562150000 |
| Typ | WPD 204 2X25/4X16+6X10 2XGY |
| GTIN (EAN) | 4050118385236 |
| Ilość | 1 szt. |
| Głębokość | 49 mm |
| Głębokość (cale) | 1,929 inch |
| Wysokość | 68 mm |
| Wysokość (cale) | 2,677 inch |
| Szerokość | 63 mm |
| Szerokość (cale) | 2,48 inch |
| Masa netto | 202 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
| tworzywo | Wemid |
| Barwny | Jasnoszary |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie | Złącze śrubowe |
| niezbędna płyta zamykająca | Nie |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Tak |
| Przyłącze PE | Nie |
| Szyna |
Płytka montażowa
TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| otwarte strony | zamknięta |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Tak |
| Wskazówka montażowa | Szyna nośna / płyta montażowa |
| Rodzaj przyłącza, kolejne przyłącze | złącze śrubowe |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 12 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 25 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 16 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 25 mm² |
| Rodzaj przyłącza | złącze śrubowe |
| Rodzaj przyłącza 2 | złącze śrubowe |
| Liczba biegunów | 2 |
| Normy |
IEC 60947-7-1
UL 1059 |
| Szyna |
Płytka montażowa
TS 35 |
| Wskazówka montażowa | Szyna nośna / płyta montażowa |
| Przekrój pomiarowy | 25 mm² |
| Napięcie znamionowe | 1 000 V |
| Znamionowe napięcie przemienne | 1 000 V |
| Znamionowe napięcie stałe | 1 000 V |
| Prąd znamionowy | 164 A |
| Normy |
IEC 60947-7-1
UL 1059 |
| Informacje produktowe | Złącze żeńskie spełnia klasę palności V-2 zgodnie z UL94. |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253936)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89230) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37507) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39542) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1562150000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1562150000) |
| Dokumentacja użytkownika |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[DATA SHEET WPD 204](https://mdcop.weidmueller.com/mediadelivery/asset/900_89318) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Dopuszczenia |   |
| ROHS | Zgodny |
Akcesoria
-
-
Nr. produktu:1561980000Jedn. opak.:20 szt.
Złącze krosujące (terminal), wtykany, szary, 135 A, Liczba biegunów: 2, Raster w mm (P): 31.50, Izolowany: Tak, Szerokość: 49.3 mm
-
Nr. produktu:1561990000Jedn. opak.:20 szt.
Złącze krosujące (terminal), wtykany, szary, 135 A, Liczba biegunów: 3, Raster w mm (P): 31.50, Izolowany: Tak, Szerokość: 80.2 mm
