Właściwości

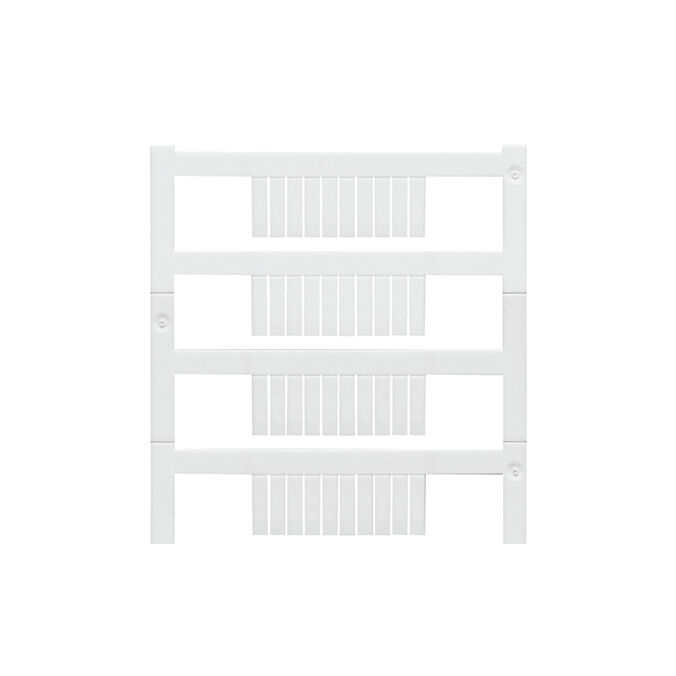

| Wersja | WS, Znakowanie zacisków, 12 x 3.5 mm, Raster w mm (P): 3.50 Weidmueller, Allen-Bradley, biały |
| Nr zam. | 1778270000 |
| Typ | WS 12/3.5 MC NE WS |
| GTIN (EAN) | 4032248161041 |
| Ilość | 600 szt. |
| Wysokość | 12 mm |
| Wysokość (cale) | 0,472 inch |
| Szerokość | 3,5 mm |
| Szerokość (cale) | 0,138 inch |
| Masa netto | 0,128 g |
| Zakres temperatury stosowania | -40...100 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Ślad węglowy produktu |
|
| Aplikacja / producent |
Weidmueller
Allen-Bradley |
| Barwny | biały |
| Halogenki | Nie |
| Klasa palności wg UL 94 | V-2 |
| Kolor materiału wg kodu rezystancji | 9 |
| Kompatybilna drukarka | [PRINTJET CONNECT](~/p/2715590000) |
| Liczba oznaczników w kombinacji | 1 MultiCard = Znakowanie zacisków |
| Liczba oznaczników w opakowaniu |
|
| Nadrukowane znaki | neutralna |
| Szerokość | 3,5 mm |
| tworzywo | poliamid 66 |
| zakres temperatur roboczych, maks. | 100 °C |
| zakres temperatur roboczych, min. | -40 °C |
| Zakres temperatury stosowania | -40...100 °C |
| Raster w mm (P) | 3,5 mm |
| Dane projektowe |
[CAD data -- 27535_WS_12X3.5_MC_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39435)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63637) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1778270000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1778270000) |
| Powiadomienie o zmianie produktu |
[Technical change to MultiCard material - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_102023)
[Technical change to MultiCard material - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_102024) [MultiCard Material modification](https://mdcop.weidmueller.com/mediadelivery/asset/900_308560) [MultiCard Material Modifikation](https://mdcop.weidmueller.com/mediadelivery/asset/900_308561) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000761 |
| ETIM 7.0 | EC000761 |
| ETIM 8.0 | EC000761 |
| ETIM 9.0 | EC000761 |
| ECLASS 9.0 | 27-14-11-37 |
| ECLASS 9.1 | 27-14-11-37 |
| ECLASS 10.0 | 27-14-11-37 |
| ECLASS 11.0 | 27-28-11-01 |
| ECLASS 12.0 | 27-28-11-01 |
| ECLASS 13.0 | 27-28-11-01 |
| ECLASS 14.0 | 27-28-11-01 |
| ROHS | Zgodny |
