Właściwości
| Wersja | Akcesoria, Wspornik szyny, Wemid |
| Nr zam. | 1715970000 |

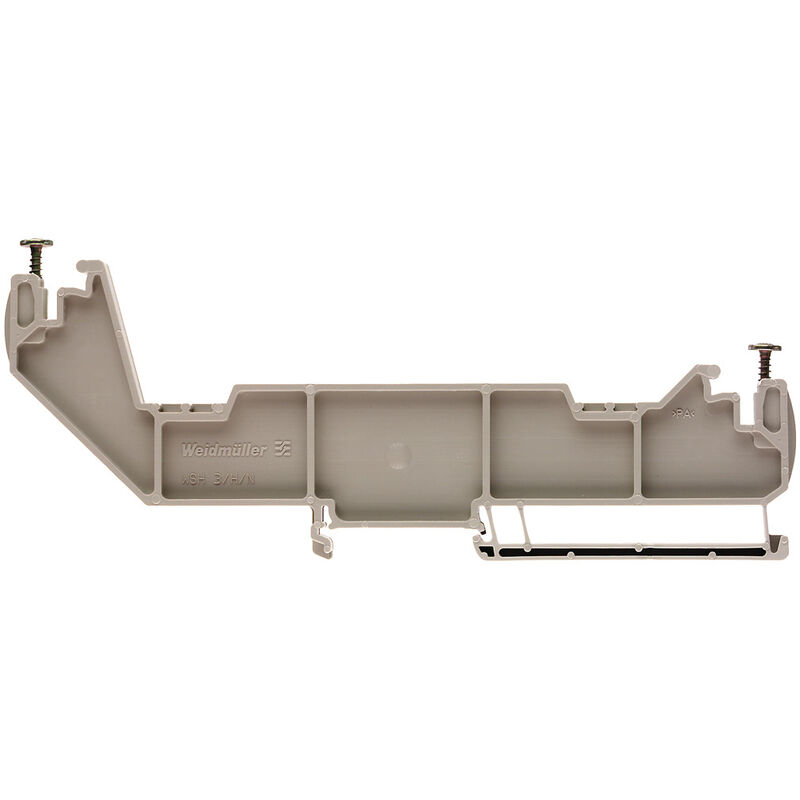

| Typ | WSH 3/H/N |
| GTIN (EAN) | 4008190353100 |
| Ilość | 10 szt. |
| Głębokość | 70 mm |
| Głębokość (cale) | 2,756 inch |
| Wysokość | 173 mm |
| Wysokość (cale) | 6,811 inch |
| Szerokość | 8 mm |
| Szerokość (cale) | 0,315 inch |
| Masa netto | 22,1 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 120 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | Ciemnobeżowy |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie | do szyn nośnych |
| Szyna | TS 35 |
| rodzaj montażu | wciskany |
| Rodzaj zamocowania | przykręcany |
| wersja przetestowana pod kątem eksplozji | Nie |
| Wskazówka montażowa | montaż bezpośredni |
| Raster w mm (P) | 8 mm |
| Przesunięcie montażowe | 68 mm |
| Liczba biegunów | 1 |
| Szyna | TS 35 |
| Wskazówka montażowa | montaż bezpośredni |
| Nagłówek obrazu-02 | Zdjęcie produktu |
| Podpis obrazu-02 | Podobny do przedstawionego na ilustracjiAbbildung ähnlich |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236615) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1715970000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1715970000) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001166 |
| ETIM 7.0 | EC001166 |
| ETIM 8.0 | EC001166 |
| ETIM 9.0 | EC001166 |
| ECLASS 9.0 | 27-40-06-07 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-40-06-07 |
| ECLASS 11.0 | 27-40-06-07 |
| ECLASS 12.0 | 27-40-06-07 |
| ECLASS 13.0 | 27-40-06-07 |
| ECLASS 14.0 | 27-40-06-07 |
| ROHS | Zgodny |
