WTD 6 SL

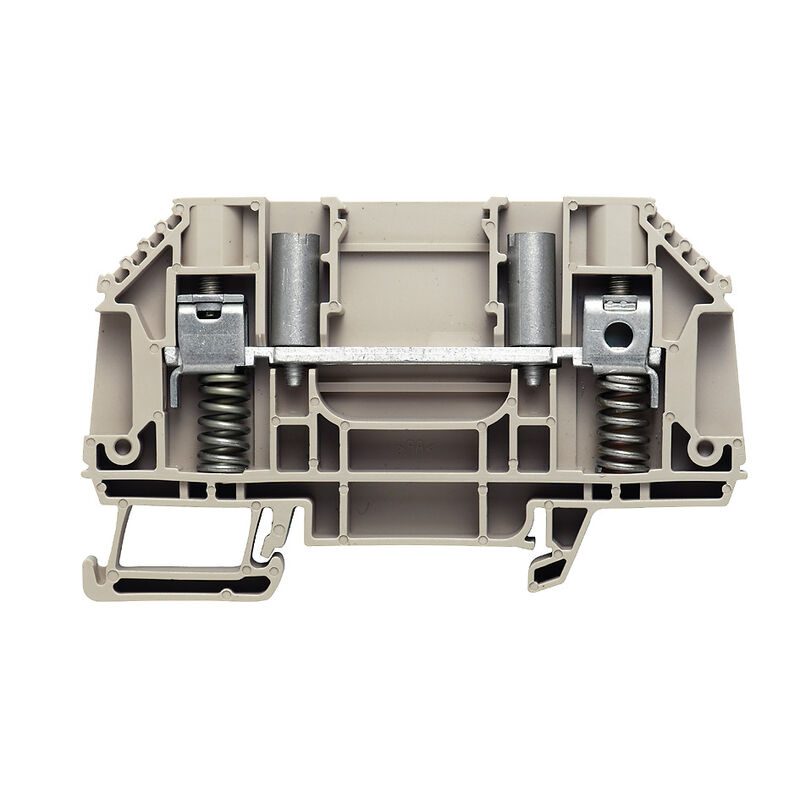

Produktbild
WTD 6 SL

WTD 6 SL

Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 6 mm², 41 A, 630 V, Anzahl Anschlüsse: 2

Art.-Nr. 9538090000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 20 Verwandte Artikel 41
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte ytterligare tekniska data Klemmbare Leiter (Weiterer Anschluss) Klämbara ledare (Märkanslutning) General Bemessungsdaten Klassifikationen

Zulassungen

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Версия
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 6 mm², 41 A, 630 V, Anzahl Anschlüsse: 2
Заказ №
9538090000
Тип
WTD 6 SL
GTIN (EAN)
4008190574970
Förp.
50 Stück

Abmessungen und Gewichte

Глубина
50 mm
Tiefe (inch)
1,968 inch
Tiefe inklusive Tragschiene
50,5 mm
Высота
82,7 mm
Höhe (inch)
3,256 inch
Ширина
7,9 mm
Breite (inch)
0,311 inch
Nettovikt
23,619 g

Temperaturen

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-50 °C…75 °C
Dauergebrauchstemperatur, min.
-50 °C
Dauergebrauchstemperatur, max.
120 °C

Umweltanforderungen

Состояние соответствия RoHS
Konform mit Ausnahme
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
c6099607-b1cd-4fc8-8f5b-8c2defa73093

Werkstoffdaten

Grundläggande material
Wemid
Färgkod
dunkelbeige
Brännbarhetsklass enligt UL 94
V-0

Systemkennwerte

Utförande
Schraubanschluss
mit Fremdfederung
mit Steckbuchsen
einseitig offen
Ändplatta krävs
Ja
Antal potentialer
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
2
Antal potentialer per våning
1
Nivåer internt överkopplade
Nein
PE-anslutning
Nein
Montageskena obestyckad
TS 35
N-Funktion
Nein
PE-Funktion
Nein
PEN-Funktion
Nein

ytterligare tekniska data

Antal likadana plintar
1
explosionstestat utförande
Nej
Monteringstyp
ihakad
Öppna sidor
höger

Klemmbare Leiter (Weiterer Anschluss)

Тип соединения, дополнительное соединение
Schraubanschluss

Klämbara ledare (Märkanslutning)

Anslutningsarea, flertrådig, max.
6 mm²
Anslutningsarea, flertrådig, min.
0,5 mm²
Ledararea, entrådig, max.
6 mm²
Ledararea, entrådig, min.
0,5 mm²
Ledararea, fintrådig, min.
0,5 mm²
Вид соединения
Screw connection
Диапазон зажима, макс.
6 mm²
Диапазон зажима, мин.
0,5 mm²
Длина зачистки изоляции
16 mm
Зажимной винт
M 3.5
Калибровая пробка согласно 60 947-1
A5
Количество соединений
2
Момент затяжки, макс.
1,6 Nm
Момент затяжки, мин.
0,8 Nm
Направление соединения
on side
Поперечное сечение подключаемого провода AWG, макс.
AWG 10
Поперечное сечение подключаемого провода AWG, мин.
AWG 20
Размер лезвия
0,8 x 4,0 mm
Сечение подключаемого проводника, тонкопроволочного, макс.
6 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
6 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
6 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,5 mm²

General

Нормы
IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 10
Поперечное сечение подключаемого провода AWG, мин.
AWG 20
Укомплектованная монтажная рейка
TS 35

Bemessungsdaten

Märkarea
6 mm²
Märkspänning
630 V
Märkspänning DC
630 V
Märkström
41 A
Ström med max. ledare
57 A
Normer
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
0,78 mΩ
Märkstötspänning
6 kV
Förlusteffekt enligt IEC 60947-7-x
1,31 W
Nedsmutsningsgrad
2
Överspänningskategori
III

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
