BLL 5.08/14/180 3.2 SN OR BX

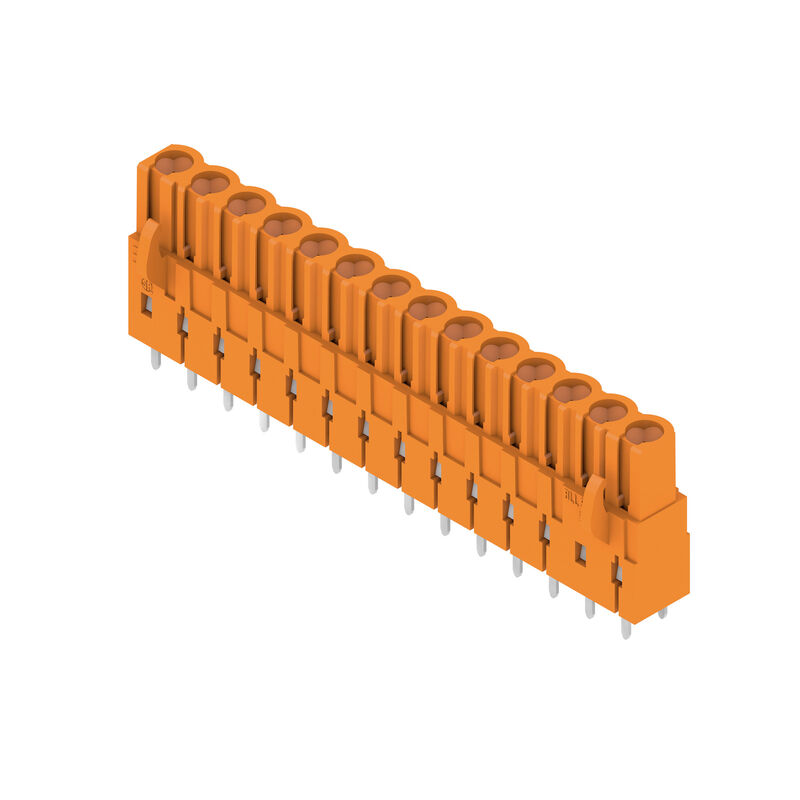

Изображение изделия
Изображение аналогичное
BLL 5.08/14/180 3.2 SN OR BX

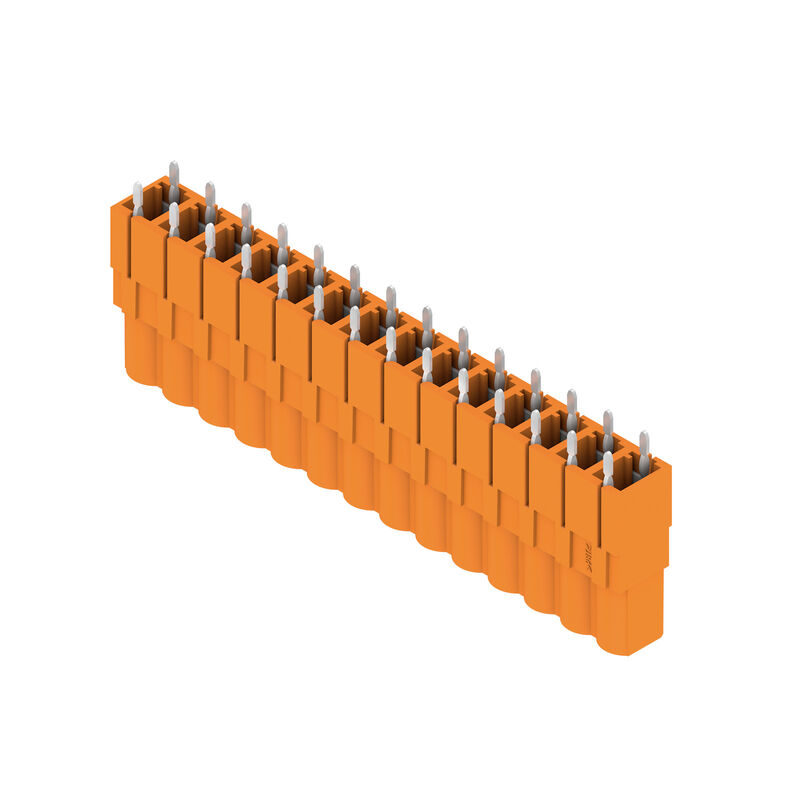

Изображение изделия
BLL 5.08/14/180 3.2 SN OR BX
Dimensional drawing
BLL 5.08/14/180 3.2 SN OR BX
Пример использования

BLL 5.08/14/180 3.2 SN OR BX

Штекерный соединитель печатной платы, розеточная колодка, с боковой стороны закрыто, Соединение THT под пайку, 5.08 mm, Количество полюсов: 14, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик

№ продукта 1648910000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Сопрягаемые детали 17 Связанные продукты 24
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Данные о материалах Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Важное примечание Классификации

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, розеточная колодка, с боковой стороны закрыто, Соединение THT под пайку, 5.08 mm, Количество полюсов: 14, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик
Заказ №
1648910000
Тип
BLL 5.08/14/180 3.2 SN OR BX
GTIN (EAN)
4008190293390
Кол.
24 Штука
Продуктное отношение
IEC: 400 V / 23 A
UL: 300 V / 15 A
Упаковка
Ящик

Размеры и массы

Масса нетто
26,75 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные характеристики

Серия изделия
OMNIMATE Signal — серия BL/SL 5.08
Вид соединения
Соединение с платой
Монтаж на печатной плате
Соединение THT под пайку
Шаг в мм (P)
5,08 mm
Шаг в дюймах (P)
0,2 "
Угол вывода
180°
Количество полюсов
14
Количество контактных штырьков на полюс
2
Длина штифта для припайки (l)
3,2 mm
Допуск на длину выводов под пайку
+0,1 / -0,3 mm
Размеры выводов под пайку
0,4 x 1,0 мм
Диаметр отверстия припойного ушка (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 в мм
66,04 mm
L1 in inches
2,6 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
Safe from back-of-hand touch
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym
Вид защиты
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Циклы коммутации
25
Усилие вставки на полюс, макс.
5 N
Усилие вытягивания на полюс, макс.
5 N

Данные о материалах

Изоляционный материал
PBT GF
Цветовой код
оранжевый
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
IIIa
Сравнительный показатель пробоя (CTI)
≥ 200
Сопротивление изоляции
108 Ом
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав медный
Поверхность контакта
verzinnt
Structure en couches du raccordement soudé
4...6 µm Sn étamé à chaud
Структура слоев штепсельного контакта
4...6 µm Sn hot-dip tinned
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
100 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
23 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
16 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
20 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
14 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV
Устойчивость к воздействию кратковременного тока
3 x 1s mit 120 A

Номинальные характеристики по CSA

Институт (CSA)
CSA
Сертификат № (CSA)
200039-1121690
Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
15 A
Номинальный ток (группа использования D/CSA)
10 A
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (UR)
UR
Сертификат № (UR)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
15 A
Номинальный ток (группа использования D/UL 1059)
10 A
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка
Ящик
Длина VPE
164 mm
VPE с
96 mm
Высота VPE
83 mm

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
