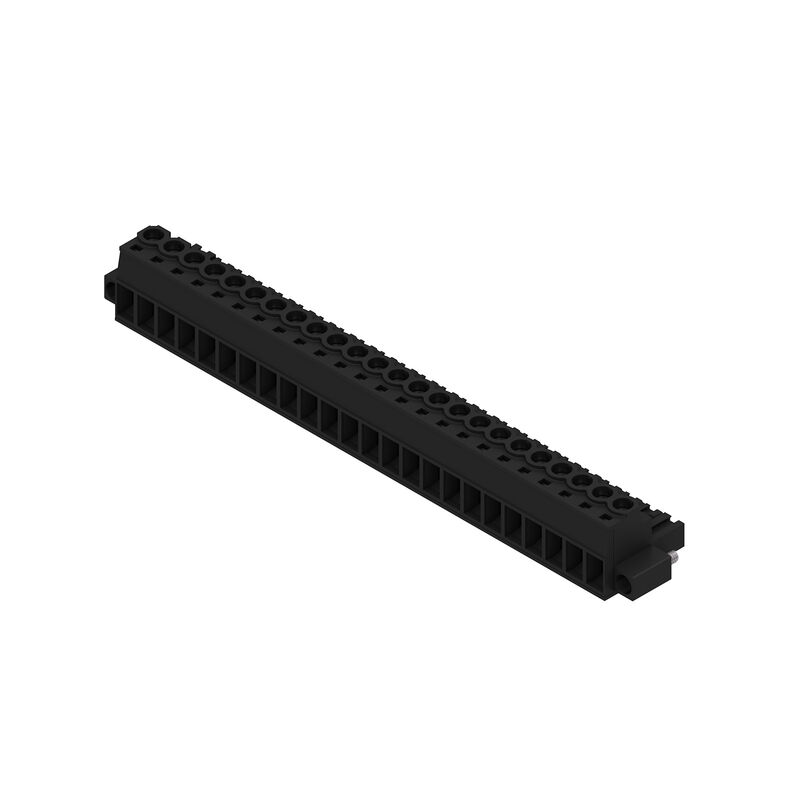

BLZP 5.08HC/24/180F SN BK BX
Produktillustration
BLZP 5.08HC/24/180F SN BK BX
Zdjęcie produktu
BLZP 5.08HC/24/180F SN BK BX
Rysunek wymiarowany
BLZP 5.08HC/24/180F SN BK BX
Wykres

BLZP 5.08HC/24/180F SN BK BX

PCB plug-in connector, female plug, 5.08 mm, Number of poles: 24, 180°, Clamping yoke connection, Clamping range, max. : 4 mm², Box

Nr. produktu 1944550000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 6 Odpowiedniki 9 Produkty pokrewne 35
Zulassungen General ordering data Abmessungen und Gewichte Environmental Product Compliance System Parameters Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Dane znamionowe wg UL 1059 Verpackungen Type tests Important note Clasificaciones

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693
Certificate No. (cURus)
E60693

General ordering data

Version
PCB plug-in connector, female plug, 5.08 mm, Number of poles: 24, 180°, Clamping yoke connection, Clamping range, max. : 4 mm², Box
Order No.
1944550000
Type
BLZP 5.08HC/24/180F SN BK BX
GTIN (EAN)
4032248619122
Qty.
12 Pièce
Indices de produit
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Emballage
Boîte

Abmessungen und Gewichte

Depth
20 mm
Depth (inches)
0,787 inch
Height
16,1 mm
Altura (pulgadas)
0,634 inch
Width
131,72 mm
Width (inches)
5,186 inch
Net weight
38,32 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Product Carbon Footprint
  • Du berceau à la porte:
    0.562 kg CO2 eq.

System Parameters

Skupina produktů
OMNIMATE Signal - series BL/SL 5.08
Typ připojení
Field connection
Metoda připojení vodiče
Conexión brida-tornillo
Rozteč v mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Conductor outlet direction
180°
Počet pólů
24
L1 v mm
116,84 mm
L1 v palcích
4,6 "
Number of rows
1
Množství řady kolíků
1
Jmenovitý průřez
4 mm²
Touch-safe protection acc. to DIN VDE 57 106
sicurezza per le dita
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
예
Stripping length
7 mm
클램프 스크류
M 2.5
스크류드라이버 블레이드
0.6 x 3.5
PH 1
PZ 1
스크류드라이버 블레이드 표준
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
플러그 주기
25
플러깅 힘/폴, 최대
10 N
당기는 힘 / 폴, 최대
9 N
Tightening torque
  • Torque type:
    Wire connection
  • Usage information:
    • Tightening torque:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm
  • Torque type:
    Screw flange
  • Usage information:
    • Tightening torque:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Werkstoffdaten

Insulating material
PBT
Colour
black
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 200
UL 94 éghetőségi osztály
V-0
Contact material
Lega in rame
Contact surface
주석 도금
Layer structure of plug contact
4...8 µm Sn 용융 납땜처리
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
100 °C

Anschließbare Leiter

Clamping range, min.
0,13 mm²
Clamping range, max.
4 mm²
Wire connection cross section AWG, min.
AWG 30
Wire connection cross section AWG, max.
AWG 12
Solid, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
4 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
4 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,2 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
4 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2.8 mm x 2.4 mm
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282600000
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409500000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0372600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        7 mm
    • 권장 와이어 종단 페룰:
      0372700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      2,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        7 mm
    • 권장 와이어 종단 페룰:
      0373000000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9019160000
Reference text
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
23 A
Rated current, max. number of poles (Tu=20°C)
18 A
Rated current, min. number of poles (Tu=40°C)
21 A
Rated current, max. number of poles (Tu=40°C)
16 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 000 V
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s, 120 A

Nenndaten nach CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
50 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
20 A
Rated current (Use group D / CSA)
20 A
Wire cross-section, AWG, min.
AWG 30
Wire cross-section, AWG, max.
AWG 12
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Dane znamionowe wg UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
20 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 12
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Verpackungen

Packaging
Box
VPE length
349 mm
VPE width
136 mm
VPE height
31 mm

Type tests

Test: Durability of markings
  • Standard:
    DIN EN 61984 section 7.3.2 / 09.02 taking pattern from DIN EN 60068-2-70 / 07.96
  • Test:
    mark of origin, rated voltage, rated cross-section, type of material
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Test: Misengagement (Non-interchangeability)
  • Estándar:
    DIN EN 60512-13-5 / 11.06, IEC 60512-13-5 / 02.06
  • Test:
    180° turned with coding elements
  • Evaluation:
    passed
  • Test:
    visual examination
  • Evaluation:
    passed
Test: Clampable cross section
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.2 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.2 mm²
    • Type of conductor and conductor cross-section:
      solid 2.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 2.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
Test for damage to and accidental loosening of conductors
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    0,9 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 12/1
    • Type de conducteur et section du conducteur:
      AWG 12/19
  • Évaluation:
    réussite
Pull-out test
  • Norme:
    DIN EN 60999-1 section 9.5 / 12.00
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥60 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U4.0
    • Type de conducteur et section du conducteur:
      H07V-K4.0
    • Type de conducteur et section du conducteur:
      AWG 12/1
    • Type de conducteur et section du conducteur:
      AWG 12/19
  • Évaluation:
    réussite

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
