Свойства

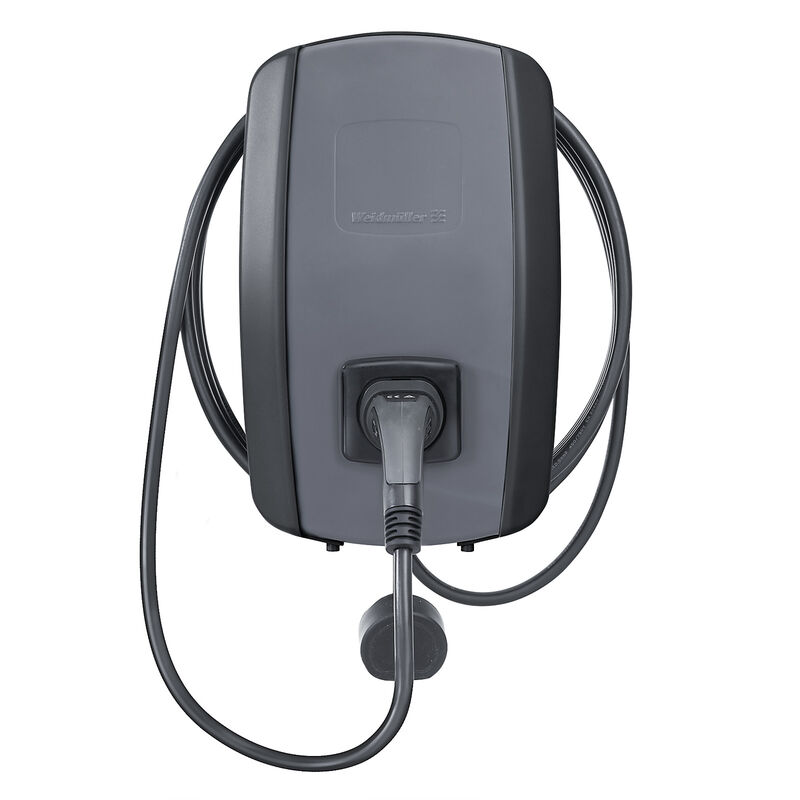

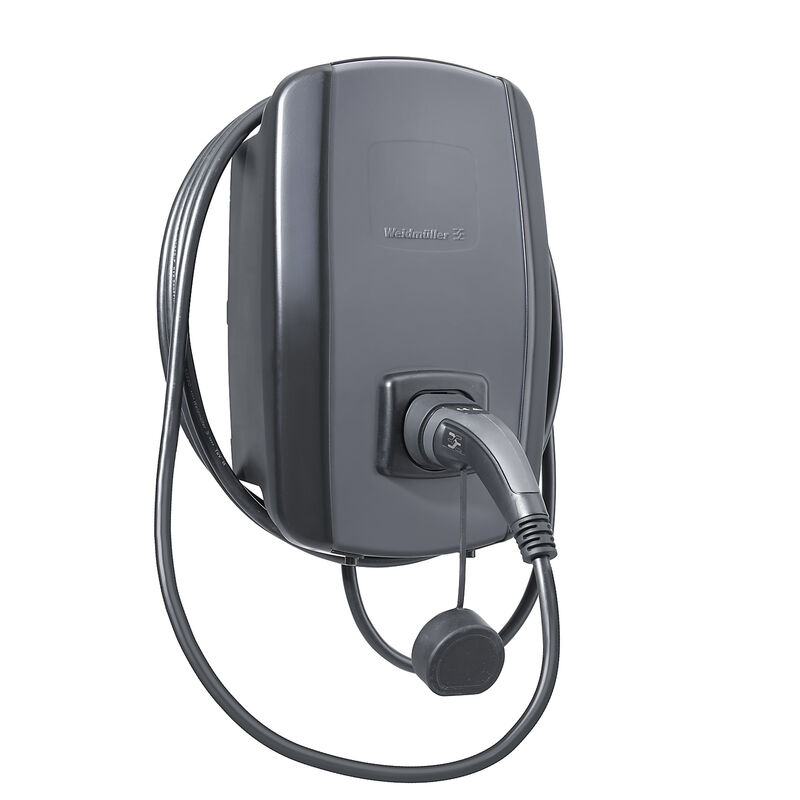

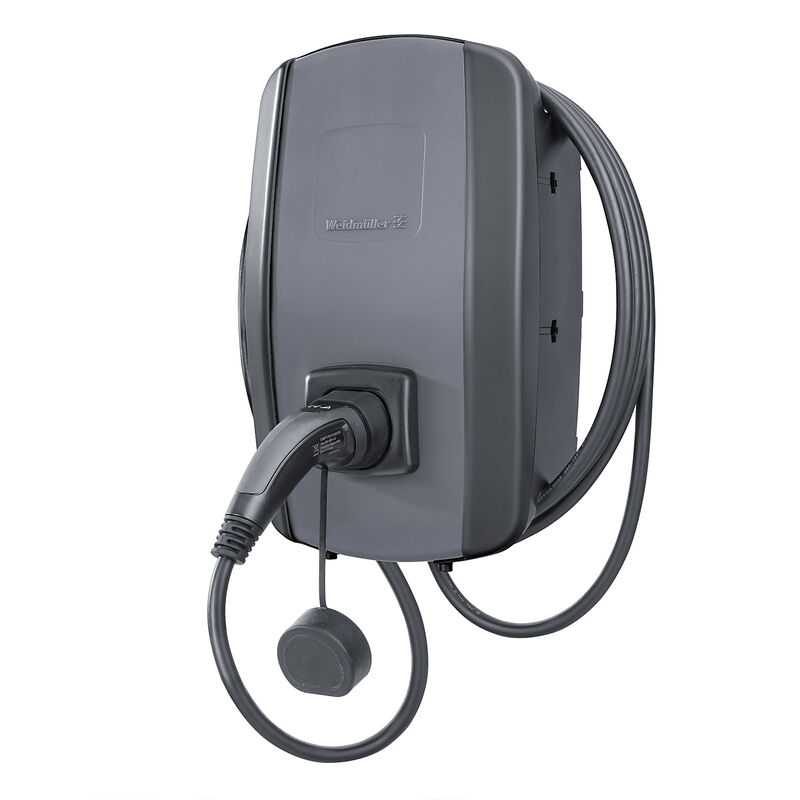

| Версия | Wallbox, С прикрепленным кабелем 10 м и вставкой типа 2, Мобильное приложение, RFID/NFC |
| Заказ № | 2911250000 |
| Тип | CH-W-S-A11-P10-V |
| GTIN (EAN) | 4099986532229 |
| Кол. | 1 Штука |
| Глубина | 149 mm |
| Глубина (дюймов) | 5,866 inch |
| Высота | 439 mm |
| Высота (в дюймах) | 17,283 inch |
| Ширина | 273 mm |
| Ширина (в дюймах) | 10,748 inch |
| Масса нетто | 6 400 g |
| Температура хранения | -40 °C...70 °C |
| Рабочая температура | -30 °C...50 °C |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | dde0af7d-c609-4edf-88f1-0eb427589c0f |
| Тип связи с транспортным средством |
Контрольный сигнал управления (CP)
Контрольный сигнал приближения / наличие штекера (PP) |
| Вид защиты | IP54 |
| Спецификация производительности |
|
| Технология соединения | С прикрепленным кабелем 10 м и вставкой типа 2 |
| Тип связи с транспортным средством |
Контрольный сигнал управления (CP)
Контрольный сигнал приближения / наличие штекера (PP) |
| Режим зарядки | Режим 3 |
| Класс защиты | I |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Вид защиты | IP54 |
| Возможна дополнительная зарядка PV | Да |
| Встроенное измерение энергии в соответствии с MID | Да |
| Доступно мобильное приложение | Да |
| Поддерживаемые протоколы |
Modbus RTU
Modbus TCP OCPP 1.6 (J) |
| С интерфейсом связи | Да |
| Тип индикатора состояния | RGB LED |
| Экспортируемые данные зарядки | Да |
| Пост. ток – интегрированное обнаружение остаточного тока | Да |
| Пост. ток – остаточный ток | 6 mA |
| Тип обнаружения остаточного тока указывается при установке | УЗО, тип A |
| Определение сварки | Да |
| Аутентификация пользователей | Да |
| Тип аутентификации пользователей |
Мобильное приложение
RFID/NFC |
| Аварийное выключение | Да |
| Метод аварийного выключения | Всеполюсн. |
| Встроенное измерение энергии | Да |
| Встроенное управление нагрузкой | Да |
| Тип управления нагрузкой | статич. |
| Встроенный индикатор уровня зарядки | Да |
| Встроенная связь | Да |
| относительная влажность при хранении, макс. | 95 % |
| Рабочая температура, макс. | 50 °C |
| Рабочая температура, мин. | -30 °C |
| Температура хранения, макс. | 70 °C |
| Температура хранения, мин. | -40 °C |
| Частота Wi-Fi | 2,4 GHz |
| Стандарт Wi-Fi | 802.11 b/g/n |
| Bluetooth-модуль | Bluetooth с низким энергопотреблением |
| Порты Ethernet | 2 |
| Цифровые входы | 5 (12 V / 6 mA) |
| Цифровые выходы | 1 (12 В / 100 мА) |
| Тип протокола последовательного интерфейса | RS485 |
| Монтаж |
Настенная монтаж
Монтаж на подставке |
| Входит в комплект поставки |
Шаблон для сверления
Инструкция по эксплуатации 5 РЧИД-ретранслятор Крепежные винты Сборные штифты крышка |
| Рабочая высота | ≤ 3000 м |
| Основной материал корпуса | PC |
| Вид защиты | IP54 |
| Цветовой код |
черный
антрацит серый |
| Ударопрочность | IK10 по стандарту IEC 62262 |
| ROHS | Соответствовать |
| Сертификаты |
IEC 61851-1
IEC 61851-21-2 EN 62368-1 EN 55011 IEC 62196-1 IEC 62196-2 EN 50620 EN 301 489-1 EN 301 908-1 EN 301 511 EN 300 328 EN 300 330 v.2.1.1 |
| Поперечное сечение соединительного провода, макс. | 16 mm² |
| Одобрение / сертификат / документ о соответствии |
[CE declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_293674)
[Warranty Weidmüller e-mobility products](https://mdcop.weidmueller.com/mediadelivery/asset/900_311435) [Gewährleistung Weidmüller e-mobility Produkte](https://mdcop.weidmueller.com/mediadelivery/asset/900_311436) [Self declaration test certificates AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_311494) [Selbsterklärung Testzertifikate AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_311495) |
| Технические данные |
[Installationsvideo AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_269640)
[Installation Video AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_274236) [AC SMART Modbus registers](https://mdcop.weidmueller.com/mediadelivery/asset/900_293656) [Application notes -- Use of an external Modbus TCP/RTU tag list (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301824) [Application notes -- PV-surplus charging AC SMART (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301825) [Application notes -- Integration of the AC SMART into an external load management (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301826) [Application notes -- Communication of the AC SMART to a backend](https://mdcop.weidmueller.com/mediadelivery/asset/900_318077) |
| Программное обеспечение |
[Firmware -- Current Firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293014)
[Firmware -- Archive Firmware files AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293016) [Firmware -- Release notes Current firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293638) [Firmware -- Latest Firmware Package AC SMART for Version 01.05.00 or newer (EN, FI, SV)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317464) [Firmware -- Latest Firmware Package AC SMART for Version 01.05.00 or newer (EN, ES)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317465) [Firmware -- Latest Firmware Package for Version 01.05.00 or newer (EN, DE, FR, IT)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317466) [Firmware -- Newest Firmware for Version 01.04.05 or older (EN, FI, SV)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317467) [Firmware -- Newest Firmware for Version 01.04.05 or older (EN, ES)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317474) [Firmware -- Newest Firmware for Version 01.04.05 or older (EN, DE, FR, IT)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317475) |
| Техническая документация | [Abnahmeprotokoll AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_278407) |
| Тендерные спецификации |
[Ausschreibungstexte](https://mdcop.weidmueller.com/mediadelivery/asset/900_293644)
[Tender texts](https://mdcop.weidmueller.com/mediadelivery/asset/900_296273) |
| Пользовательская документация |
[Broschüre Wallbox AC SMART, AC Ladekabel, Basiskomponenten](https://mdcop.weidmueller.com/mediadelivery/asset/900_269720)
[Brochure EV charging box AC SMART, AC charging cables, Basic components](https://mdcop.weidmueller.com/mediadelivery/asset/900_269721) [MANUAL_AC SMART (SV)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304027) [MANUAL_AC SMART (CS)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304028) [MANUAL_AC SMART (HU)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304165) [OCPP 1.6 Documentation (EN/DE)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317731) [MANUAL_AC SMART (PL)](https://mdcop.weidmueller.com/mediadelivery/asset/900_319944) [MANUAL_AC SMART (TR)](https://mdcop.weidmueller.com/mediadelivery/asset/900_319945) [MANUAL_AC SMART (FI)](https://mdcop.weidmueller.com/mediadelivery/asset/900_322316) [Instructionsheet_AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_281463) [MANUAL_AC SMART (DE)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304020) [MANUAL_AC SMART (EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304021) [MANUAL_AC SMART (FR)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304022) [MANUAL_AC SMART (IT)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304023) [MANUAL_AC SMART (ES)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304024) [MANUAL_AC SMART (NL)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304025) [MANUAL_AC SMART (NO)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304026) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002883 |
| ETIM 7.0 | EC002883 |
| ETIM 8.0 | EC002883 |
| ETIM 9.0 | EC002883 |
| ECLASS 9.0 | 27-14-47-01 |
| ECLASS 9.1 | 27-14-47-01 |
| ECLASS 10.0 | 27-14-47-01 |
| ECLASS 11.0 | 27-14-47-01 |
| ECLASS 12.0 | 27-14-47-01 |
| ECLASS 13.0 | 27-14-47-01 |
| ECLASS 14.0 | 27-14-47-01 |
| Сертификаты |  |
| ROHS | Соответствовать |
