DRIKITP 24VDC 2CO LD

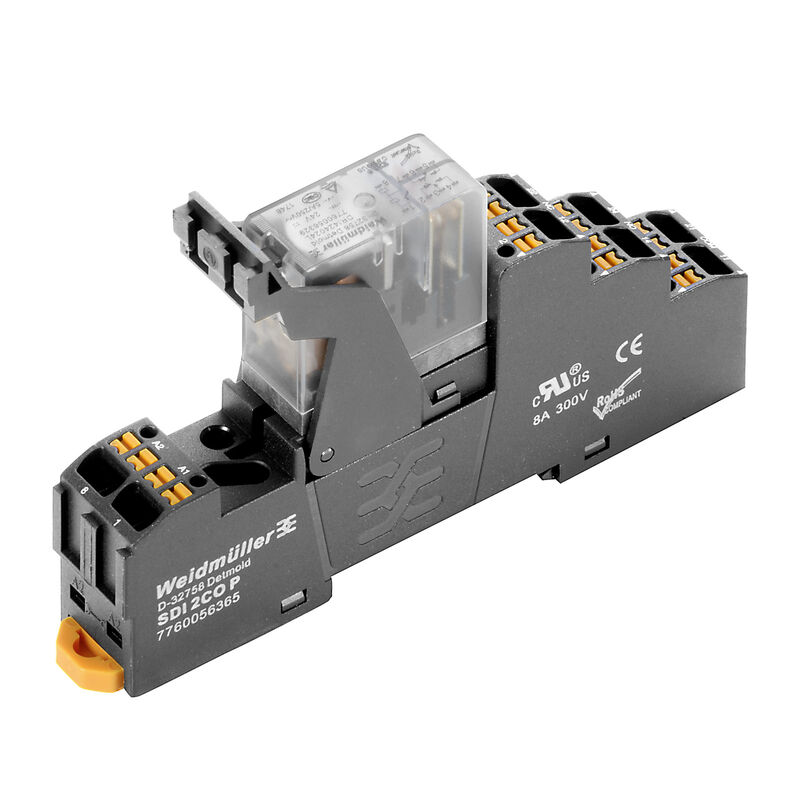

Product image
Similar to illustration
DRIKITP 24VDC 2CO LD

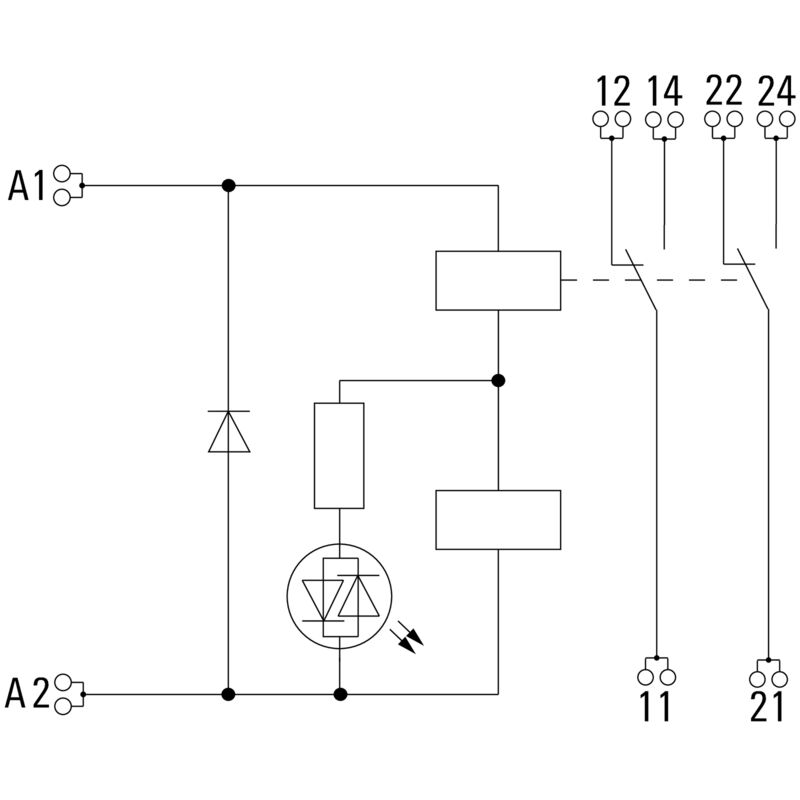

Wiring diagram
DRIKITP 24VDC 2CO LD
Graph
DC load limit curve
Resistive load
DRIKITP 24VDC 2CO LD
Graph
Electrical service life
DRIKITP 24VDC 2CO LD
Graph
DC operational voltage range
DRIKITP 24VDC 2CO LD
Dimensional drawing
Relay in combination with base
DRIKITP 24VDC 2CO LD
Miscellaneous
Type codes

DRIKITP 24VDC 2CO LD

D-SERIES DRI, Relay module, Number of contacts: 2, CO contact AgSnO, Rated control voltage: 24 V DC, Continuous current: 5 A, PUSH IN, Test button available: No

Ürün No. 2576200000
Konfigüratörde aç
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 12 Münferit parçalar 3 İlgili ürünler 8
Godkännanden General ordering data Dimensions and weights Temperatures Environmental Product Compliance Control side Load side General data Insulation coordination Further details of approvals / standards Connection data Classifications

Godkännanden

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

Wersja
D-SERIES DRI, Relay module, Number of contacts: 2, CO contact AgSnO, Rated control voltage: 24 V DC, Continuous current: 5 A, PUSH IN, Test button available: No
Nr zam.
2576200000
Typ
DRIKITP 24VDC 2CO LD
GTIN (EAN)
4050118585964
Qty.
10 adet

Dimensions and weights

Głębokość
63 mm
Depth (inches)
2,48 inch
Wysokość
102,1 mm
Height (inches)
4,02 inch
Szerokość
15,9 mm
Szerokość (cale)
0,626 inch
Masa netto
59,32 g

Temperatures

Temperatura magazynowania
-40 °C...85 °C
Temperatura otoczenia
-40 °C…55 °C
Humidity
35...85 % rel. humidity, no condensation

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Control side

Znamionowe napięcie sterowania
24 V DC
Rated current DC
21,8 mA
moc znamionowa
530 mW
Rezystancja cewki
1100 Ω ± 10 %
Wskazanie statusu
Green LED
Protective circuit
Free-wheeling diode

Load side

znamionowe napięcie załączające
250 V AC
Ciągły prąd
5 A
max. częstotliwość załączania przy obciążeniu znamionowym
0,1 Hz
Max. switching voltage, AC
250 V
Max. switching voltage, DC
250 V
Min. switching power
10 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
Obciążalność przy napięciu przemiennym (obciążenie rezystancyjne), maks.
1250 VA
Obciążalność przy napięciu stałym (obciążenie rezystancyjne), maks.
150 W @ 24 V
Opóźnienie włączenia
≤ 15 ms
Opóźnienie wyłączenia
≤ 10 ms
Contact type
2 CO contact (AgSnO)
Mechanical service life
10 x 106 switching cycles

General data

Szyna montażowa
TS 35
Dostępność przycisku testowego
No
Mechaniczny wskaźnik położenia przełącznika
No
Colour
black
Komponent o klasie palności UL94
  • Component:
    Housing
  • UL94 flammability rating:
    V-2
  • Component:
    Pusher
  • UL94 flammability rating:
    HB
  • Component:
    Mounting foot
  • UL94 flammability rating:
    HB
  • Component:
    Retaining clip
  • UL94 flammability rating:
    HB
  • Component:
    Relay cover
  • UL94 flammability rating:
    V-2
  • Component:
    Relay baseplate
  • UL94 flammability rating:
    V-0

Insulation coordination

Napięcie znamionowe
250 V
Stopień zanieczyszczenia
2
Kategoria przepięciowa
III
Insulating material group
IIIb
odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia
≥ 3 mm
wytrzymałość napięciowa strona sterowania - strona obciążenia
5 kVeff / 1min
Wytrzymałość dielektryczna sąsiadujących styków
1.5 kVeff /1 min.
Wytrzymałość dielektryczna otwartego styku
1 kVeff / 1 min
Impulse withstand voltage
5 kV (1.2/50 µs)
Odporność na impulsy napięciowe przy sąsiadujących stykach
4.8 kV (1.2/50 µs)
Stopień ochrony
IP20

Further details of approvals / standards

Certificate no. (cURus) relay
E312083
Nr certyfikatu (cURus) podstawka
E312083

Connection data

Metoda wykonywania złącz
PUSH IN
Długość usunięcia izolacji przyłącza pomiarowego
10 mm
Zakres zacisków przyłącza pomiarowego
1,5 mm²
Zakres zaciskania, min.
0,14 mm²
Zakres zaciskania, maks.
1,5 mm²
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 16
Przekrój przyłącza przewodu, jednodrutowy, min.
0,14 mm²
Wire cross-section, solid, max.
1,5 mm²
Wire connection cross section, finely stranded, min.
0,14 mm²
Wire connection cross section, finely stranded, max.
1,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
1 mm²
Conductor cross-section, flexible, AEH (DIN 46228-1), min.
0,14 mm²
Conductor cross-section, flexible, AEH (DIN 46228-1), max.
1,5 mm²
Wielkość ostrza
0.4 x 2.5 mm

Classifications

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
