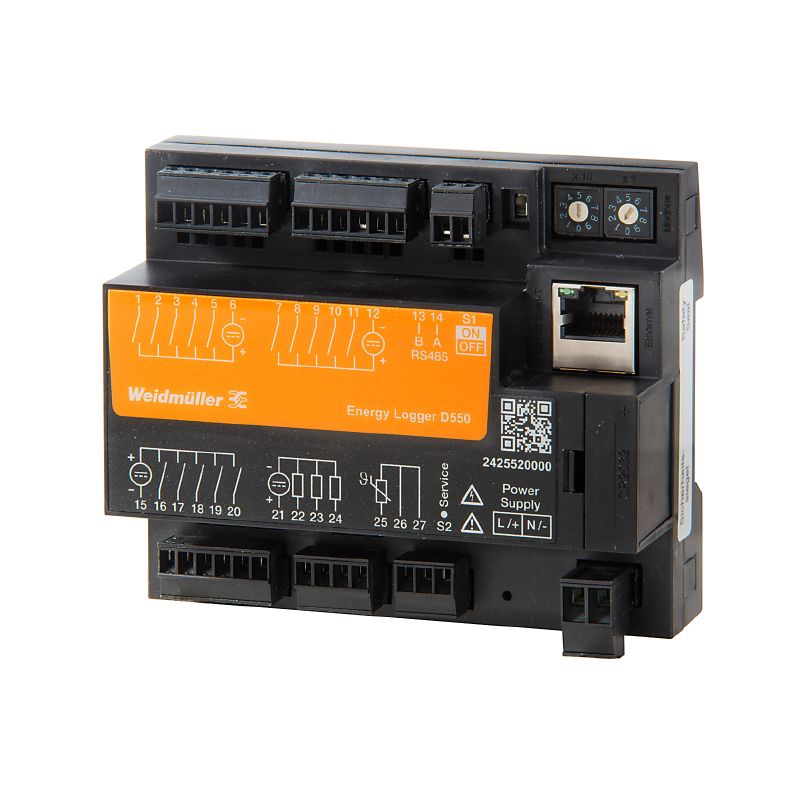

ENERGY LOGGER D550

ENERGY LOGGER D550

Référence produit 2425520000
Fiche technique Soutien à l'ingénierie Support logiciel Téléchargements de produits
Accessoires 1 Autres produits de la même gamme 1
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Énergie/communication/protocoles Entrées/sorties Enregistrement des données de mesure Caractéristiques techniques Coordination de l'isolation Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E469563

Informations générales de commande

Référence
2425520000
Type
ENERGY LOGGER D550
GTIN (EAN)
4050118433333
Qté.
1  Pièce

Dimensions et poids

Profondeur
46  mm
Profondeur (pouces)
1,811  inch
Hauteur
90  mm
Hauteur (pouces)
3,543  inch
Largeur
107,5  mm
Largeur (pouces)
4,232  inch
Poids net
200  g

Températures

Température de stockage
-40 °C...70 °C
Température de fonctionnement
-40 °C...55 °C
Humidité à la température de fonctionnement
5…95 % RH

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Énergie/communication/protocoles

Interface
RS485: 9,6 – 115,2 kbps
Ethernet
Protocole
Modbus RTU
Modbus-Gateway
Modbus TCP/IP, Modbus RTU over Ethernet, SNMP

Entrées/sorties

Entrées digitales
15
Sorties digitales
3
Nombre de sorties impulsionnelles
3
Entrée température
Oui
Taux de comptage
20  Hz

Enregistrement des données de mesure

Mémoire ; valeurs minimale et maximale
Oui
Taille mémoire
32  MB
Logiciel
ecoExplorer go®

Caractéristiques techniques

Degré de protection
IP20
Type de montage
Rail DIN
Version
Mesure/affichage de la puissance pour réseau 1, 3 phases
Normes
DIN EN 61326-1
DIN EN 61000-4-2
DIN EN 61000-4-3
DIN EN 61000-4-4
DIN EN 61000-4-5
DIN EN 61000-4-6
EN 61000-4-11
IEC 61010-1
IEC 61010-2-030
EN 55011
Catégorie de surtension
300 V CAT III
Tension d'alimentation
20 - 250 V AC
20 - 300 V DC20 - 300 V DC
Compteur d'heures de fonctionnement
Oui

Coordination de l'isolation

Catégorie de surtension
300 V CAT III

Classifications

ETIM 6.0
EC002301
ETIM 7.0
EC002301
ETIM 8.0
EC002301
ETIM 9.0
EC002301
ETIM 10.0
EC002301
ECLASS 9.0
27-14-23-30
ECLASS 9.1
27-21-03-01
ECLASS 10.0
27-14-23-30
ECLASS 11.0
27-14-23-30
ECLASS 12.0
27-14-23-30
ECLASS 13.0
27-14-23-30
ECLASS 14.0
27-14-23-30
ECLASS 15.0
27-14-23-30
