Свойства
| Версия | HDC - вставка, Штекер, 500 V, 24 A, Количество полюсов: 6, Пружинное соединение, Типоразмер: 3 |
| Заказ № | 1745820000 |

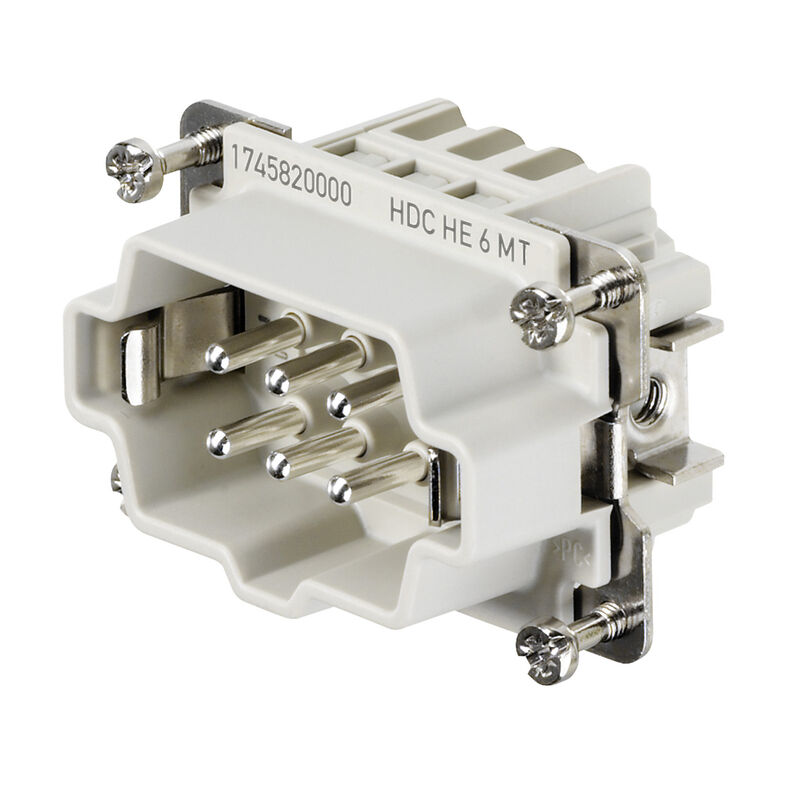

| Тип | HDC HE 6 MT |
| GTIN (EAN) | 4008190985547 |
| Кол. | 1 Штука |
| Глубина | 51 mm |
| Глубина (дюймов) | 2,008 inch |
| Высота | 33,5 mm |
| Высота (в дюймах) | 1,319 inch |
| Ширина | 34 mm |
| Ширина (в дюймах) | 1,339 inch |
| Масса нетто | 43 g |
| Предельная температура | -40 °C ... 125 °C |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | b67daa31-7dca-434d-8290-da7fb52f83a2 |
| Химическая стойкость |
|
| Высота вилки | 33,5 mm |
| Длина цоколя | 51 mm |
| Ширина | 34 mm |
| BG | 3 |
| Вид соединения | Пружинное соединение |
| Группа изоляционного материала | IIIa |
| Изоляционный материал | Поликарбонат (PC), армированный стекловолокном (включен в реестр UL и сертифицирован для применения на железной дороге) |
| Класс пожаростойкости UL 94 | V-0 |
| Количество полюсов | 6 |
| Материал | Сплав медный |
| Низкий уровень дымности по стандарту DIN EN 45545-2 | Да |
| Номинальное импульсное выдерживаемое напряжение (DIN EN 61984) | 6 kV |
| Номинальный ток (cUR) |
|
| Номинальный ток (UR) |
|
| Объемное сопротивление | ≤2 mΩ |
| Поверхность | Серебро пассивированное |
| Поперечное сечение соединяемого провода | 2,5 mm² |
| Прочность изоляции | 1010 Ом |
| Расчетное напряжение (DIN EN 61984) | 500 V |
| Расчетное напряжение по UL/CSA | 600 В пост./перем. тока |
| Расчетный ток (DIN EN 61984) | 24 A |
| Серия | HE |
| Степень загрязнения | 3 |
| Тип | Штекер |
| Типоразмер | 3 |
| Цветовой код | бежевый |
| Циклы коммутации Ag | ≥ 500 |
| Вид соединения защитного провода PE | Винтовое соединение |
| Длина снятия изоляции Соединение PE | 10 mm |
| Крепежный винт | M 4 |
| Момент затяжки, макс., соединение PE | 1,5 Nm |
| Момент затяжки, мин., соединение PE | 1,2 Nm |
| Размер лезвия, шлиц (соединение PE) | SD 0,8 x 4,0 |
| Расчетное сечение | 4 mm² |
| Сечение подключаемого провода, AWG (PE), макс. | AWG 12 |
| Сечение подключаемого провода, AWG (PE), мин. | AWG 20 |
| BG | 3 |
| Вид соединения | Пружинное соединение |
| Длина снятия изоляции Измерительное соединение | 8 mm |
| Материал | Сплав медный |
| Объемное сопротивление | ≤2 mΩ |
| Поверхность | Серебро пассивированное |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 24 |
| Поперечное сечение соединительного провода, макс. | 2,5 mm² |
| Поперечное сечение соединительного провода, мин. | 0,25 mm² |
| Размер лезвия, шлиц (винтовое соединение) | SD 0,5 x 3,0 |
| Сечение подключаемого провода, одножильного, мин. | 0,5 mm² |
| Сечение подключаемого проводника, однопроволочного, макс. | 2,5 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 2,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm² |
| Типоразмер | 3 |
| Одобрение / сертификат / документ о соответствии | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79585) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1745820000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1745820000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1745820000&norm=0) |
| Техническая документация | [1745820000_HDC_HE_06_MT_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39048) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Сертификаты |   |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E92202 |
