Свойства

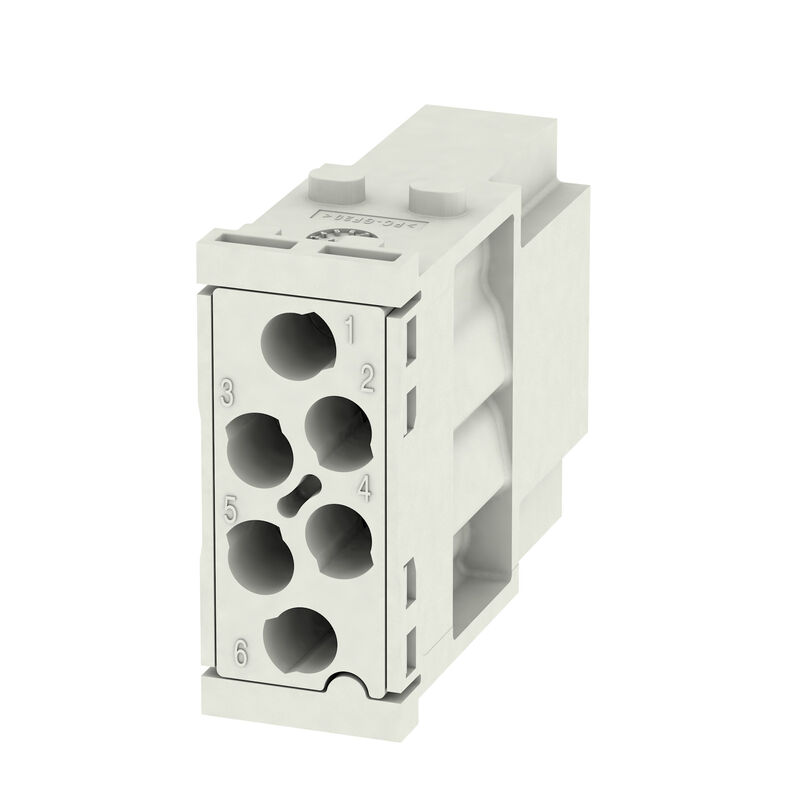

| Версия | Модуль сигналов, 500 V, 16 A, Количество полюсов: 6, Обжимное соединение, Штекер, Требуемые вставные слоты: 1 |
| Заказ № | 1429360000 |
| Тип | HDC MHE 6 MC |
| GTIN (EAN) | 4050118233605 |
| Кол. | 1 Штука |

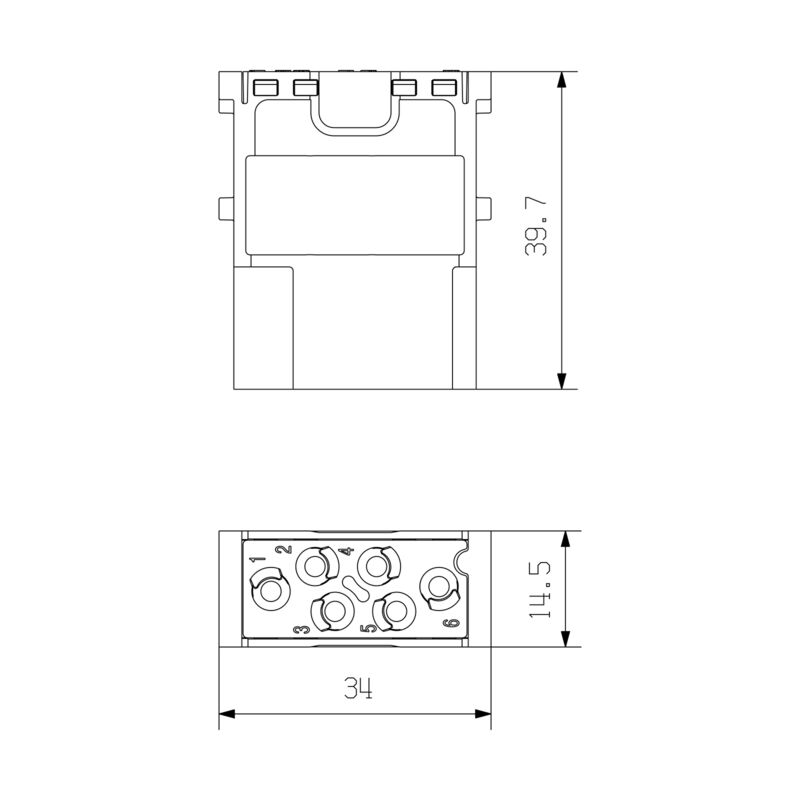

| Глубина | 34 mm |
| Глубина (дюймов) | 1,339 inch |
| Высота | 39,7 mm |
| Высота (в дюймах) | 1,563 inch |
| Ширина | 14,5 mm |
| Ширина (в дюймах) | 0,571 inch |
| Масса нетто | 10,38 g |
| Предельная температура | -40 °C ... 125 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| Категория перенапряжения | III |
| Класс пожаростойкости UL 94 | V-0 |
| Количество полюсов | 6 |
| Материал | Поликарбонат, армированный стекловолокном |
| Номинальное импульсное выдерживаемое напряжение (DIN EN 61984) | 6 kV |
| Прочность изоляции | 1012 Ом |
| Расчетное напряжение (DIN EN 61984) | 500 V |
| Расчетное напряжение по UL/CSA | 600 В |
| Расчетный ток (DIN EN 61984) | 16 A |
| Серия | ModuPlug |
| Степень загрязнения | 3 |
| Тип | Штекер |
| Требуемые вставные слоты | 1 |
| Циклы коммутации | ≥ 500 |
| Вид соединения защитного провода PE | Винтовое соединение через рамку |
| Вид соединения | Обжимное соединение |
| Длина снятия изоляции Измерительное соединение | 7,5 mm |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 20 |
| Поперечное сечение соединительного провода, макс. | 4 mm² |
| Поперечное сечение соединительного провода, мин. | 0,5 mm² |
| Одобрение / сертификат / документ о соответствии | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54180) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1429360000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1429360000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Сертификаты |  |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E92202 |
Аксессуары
-
№ продукта:1651460000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HE, HEE, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 4, круглый, Сплав медный
-
№ продукта:1651420000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HE, HEE, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 0.5, круглый, Сплав медный
-
№ продукта:1651440000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HE, HEE, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 1.5, круглый, Сплав медный
-
№ продукта:1651430000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HE, HEE, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 1, круглый, Сплав медный
-
№ продукта:1200800000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HE, HEE, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 2.5, круглый, Сплав медный
-
№ продукта:1116540000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HE, HEE, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 4.65, круглый, Сплав медный
-
№ продукта:1200500000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HE, HEE, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 0.5, круглый, Сплав медный
-
№ продукта:1651450000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HE, HEE, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 2.5, круглый, Сплав медный
-
№ продукта:1200700000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HE, HEE, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 1.5, круглый, Сплав медный
-
№ продукта:1200600000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HE, HEE, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 1, круглый, Сплав медный
-
№ продукта:1200900000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HE, HEE, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 4, круглый, Сплав медный
Сопрягаемые детали
-
№ продукта:1429370000Упаковочная единица:1 Штука
Модуль сигналов, 500 V, 16 A, Количество полюсов: 6, Обжимное соединение, Гнездо, Требуемые вставные слоты: 1
-
№ продукта:2748430000Упаковочная единица:1 Штука
Модуль сигналов, 500 V, 16 A, Количество полюсов: 6, PUSH IN с исполнительным устройством, Гнездо, Требуемые вставные слоты: 1
Является эквивалентом
-
№ продукта:1429370000Упаковочная единица:1 Штука
Модуль сигналов, 500 V, 16 A, Количество полюсов: 6, Обжимное соединение, Гнездо, Требуемые вставные слоты: 1
-
№ продукта:2748430000Упаковочная единица:1 Штука
Модуль сигналов, 500 V, 16 A, Количество полюсов: 6, PUSH IN с исполнительным устройством, Гнездо, Требуемые вставные слоты: 1
